UG NX 1980 加工工艺实例课：109、第109节课_圆柱类零部件做工装装夹方法讲解

干了这十五年，咱在加工一线啥没见过？今天就跟大家伙儿聊聊一个实打实的加工难题——这圆柱体零件的装夹，特别是它一部分已经车到位了，另一头还是毛坯，这活儿怎么干才能既稳当又高效？直接上卡盘可能伤件，弄不好还出偏。所以啊，咱们就得靠UG来帮忙设计一套靠谱的工装。别以为UG就只用来画那些花里胡哨的复杂曲面，它在设计这种实用型的工装夹具上，那也是手到擒来，能大大缩短咱们的准备时间。咱就用UG里的基础功能，三下五除二，把这零件稳稳当当地固定住，保证刀路走起来又快又准，少跑空刀，减少废品率。这套路子，可都是从无数个日夜的实践中摸索出来的，是真能解决生产问题的硬功夫。

项目背景与零件特性

咱们今天要处理的这个零件，说白了，就是个需要两面加工的圆柱体。你们看，它的一头已经车削加工到位了，表面光洁，尺寸也符合要求。但是，另一头还是毛坯状态，得靠铣床或者其他机床把多余的材料去掉，加工出最终的形状。这种情况下，如果你直接用普通卡盘去夹持已经加工好的那一面，风险就大了。轻则表面留下夹痕，影响外观和精度；重则导致零件变形，甚至报废。而且，毛坯端面的形状不规则，直接在三爪卡盘上找正也费劲。所以，为了保证后续加工的精度和效率，咱们得给它量身定制一套稳固的装夹方案。我琢磨着，最好的办法就是用UG设计个专用工装，既能保护好已加工面，又能可靠地固定住毛坯部分。这工装的材料，考虑到耐用性和加工方便性，一般我们会选择像45钢或者QT500铸铁这样的材料，保证它自身有足够的强度和稳定性。通过UG的实体建模功能，咱们能很快地把这个工装给构建出来，为后续的加工打下坚实的基础。

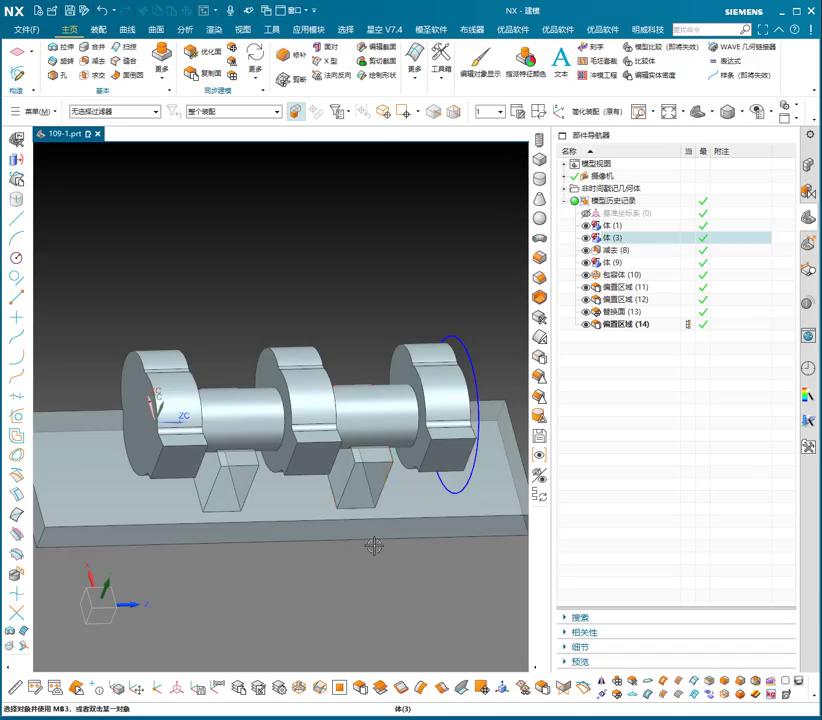

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

好，现在咱们就来好好说说这套工装的具体做法。首先，在UG里头，咱们就得先画一个比零件毛坯尺寸略大一些的实体方块，这就像咱们的工装原始毛坯。接着，把咱们要加工的这个零件模型，给它摆放到这个方块内部，位置得放准了，模拟它装夹后的状态。然后，关键一步来了，用UG的“减去”功能，就是布尔运算里的Subtract，把零件模型从这个方块里头减掉。这样一来，一个完美贴合零件轮廓的定位槽就出来了，严丝合缝，零件放进去一点虚位都没有。这个工装的下半部分，咱们就把它设计成一个平整的底座，方便直接固定到机床工作台上。为了防止零件在加工时打滑或者受力不均，咱们再在工装上设计几个螺丝孔位，配合压板把零件死死地压在定位槽里。压板的形状也要根据零件的特点来设计，确保受力均匀且不影响刀具走位。设计完工装，咱们就可以把它的模型导出，去机加工车间把它铣出来。工装铣好之后，把零件放进去，用压板锁紧，这时零件就稳如泰山了。接下来，无论是平面铣削、侧面轮廓加工，还是钻孔攻丝，刀具都能流畅运行，减少了振动和变形的风险。这不光提高了加工效率，更保证了零件的精度，省去了不少返工的麻烦。

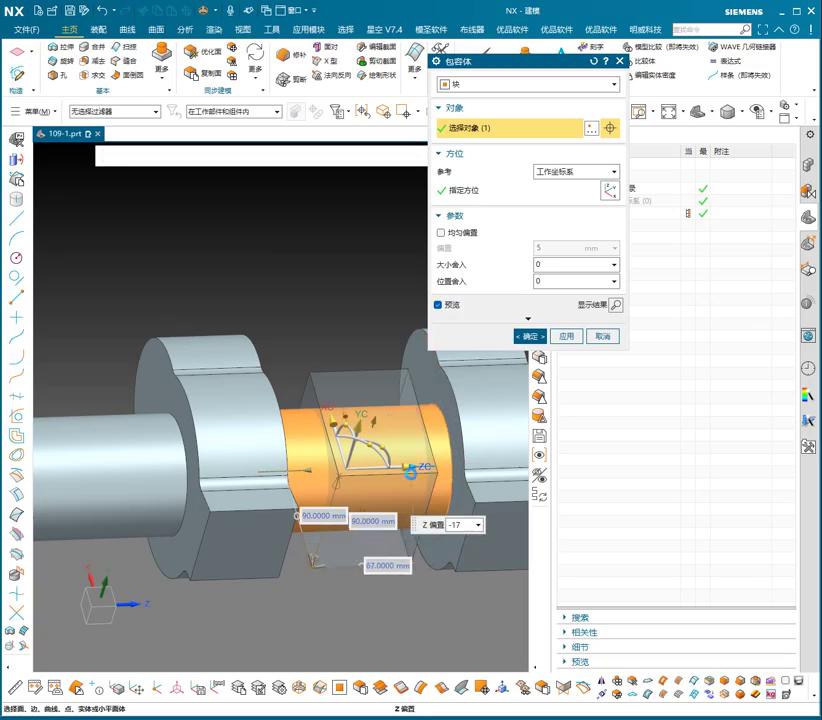

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 设计切忌复杂化： 工装夹具的设计，往往不是越复杂越好。咱们师傅们追求的是实用、高效。用UG画的时候，能用简单的拉伸、布尔运算解决，就没必要绕弯子搞花哨。越简单，制作成本越低，后续维护也越方便。记住，把零件夹稳、定位准确，就是好工装。
2. 装夹务必牢固稳妥： 无论工装设计得再好，装夹不到位也是白搭。零件放进工装后，要确保压板压紧，螺丝扭到位，工装本身也要稳稳地固定在机床上。加工过程中，任何一点松动都可能导致零件报废，甚至损坏刀具和机床。装夹时，要仔细检查，不能留一点隐患。
3. 忽略材料特性是硬伤： 设计工装时，要充分考虑零件和工装本身的材料。比如，如果零件是软质材料（如纯铝），工装的夹紧面就要考虑是否需要做软爪或加保护垫，防止压伤。而工装自身的材料也要选强度足够、不易变形的，这样才能保证长期的使用精度和寿命。细节决定成败，不能马虎。
