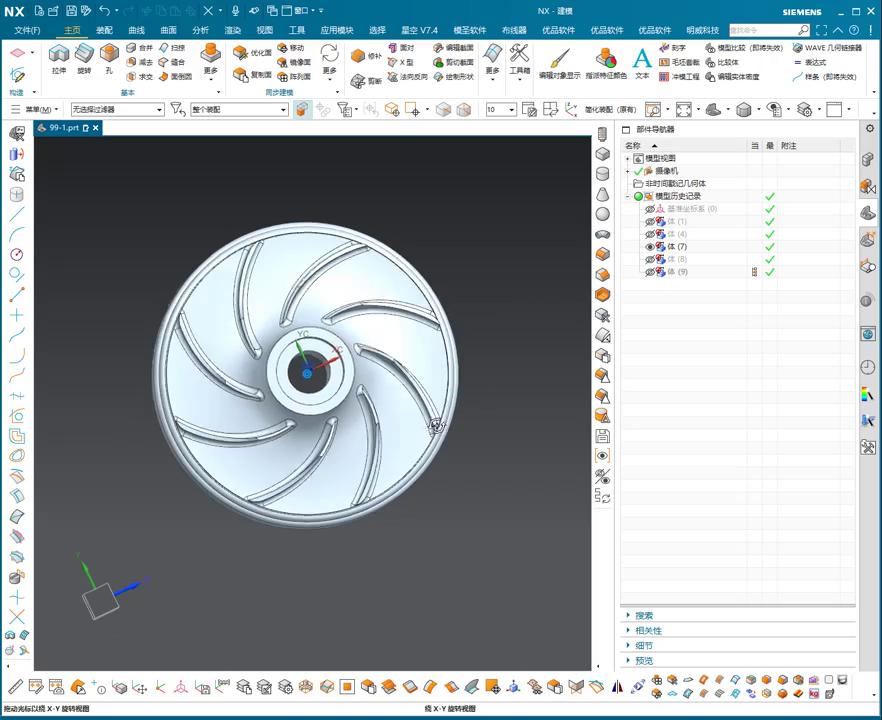

UG NX 1980 加工工艺实例课：101、第101节课_钛合金叶轮工艺规程车序毛坯创建讲解-机械资源网

徒弟们，今天咱们不急着开机床，先来说说这加工的源头——毛坯建模。这玩意儿看着简单，里头的门道可不少。尤其是在UG里头，怎么精准地把一个零件的毛坯模型给‘造’出来，这可是后续所有工序的基石。一个好毛坯，能给咱省下多少材料、多少刀具寿命、多少加工时间，那是无法估量的。咱们要做的，不仅仅是画个大概轮廓，还得充分考虑材料的特性，比如铝材、钛合金各自的脾气秉性；要预判热处理可能带来的变形；更要为后续的粗精加工，甚至磨削，留足恰当的余量。这UG的复杂曲面建模和五轴编程技术，在毛坯生成阶段就已经要派上用场了，得优化好毛坯形状，才能最大程度地减少后期的空刀，提高效率。今天就详细聊聊，怎么用UG整明白这‘头道工序’，保证后面顺顺利利。

项目背景与零件特性

好了，今天咱们就拿一个航空发动机上的关键件——比如一个涡轮叶片座来举例。这玩意儿可不是闹着玩的，材料通常都是镍基高温合金，比如GH4169或者钛合金TC4。这些料啊，硬度高，耐磨，但加工起来那叫一个‘磨刀霍霍’，容易产生加工硬化，散热也不好。零件本身要求严，不仅尺寸精度要高，表面粗糙度也是顶级的，还得保证薄壁结构不变形。你看它那复杂的流线型曲面，传统的车铣刨磨根本玩不转，非得用咱们UG的五轴联动加工来伺候。所以啊，咱们在UG里做毛坯，就得把这些先天条件都考虑进去，保证给后续的五轴开粗和精修，留一个既有加工余量、又不过分冗余的毛坯，还得方便装夹，这才是本事。

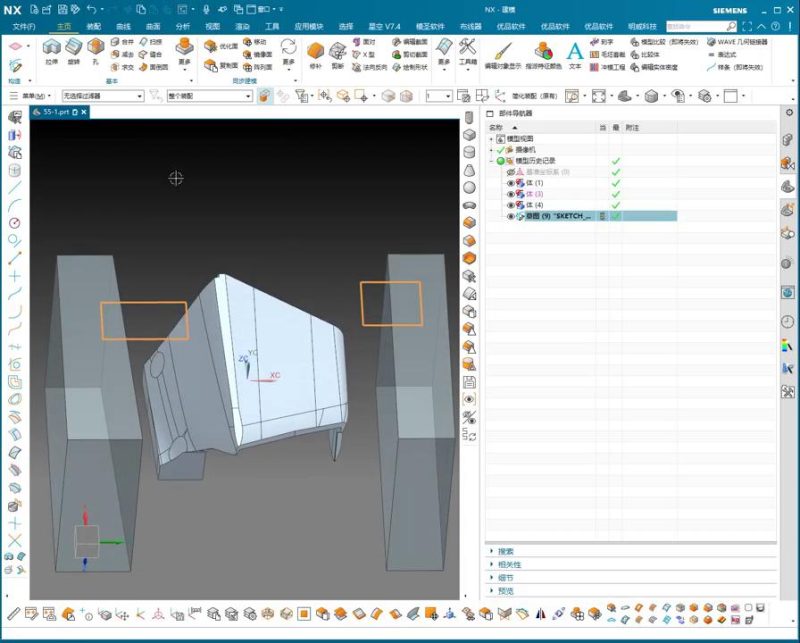

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

具体的工序，咱们从UG里怎么把这个毛坯模型‘搓’出来开始说。首先啊，拿到零件的三维模型，咱们得先在UG里头，用‘回转’或者‘拉伸’这些基本功能，把零件的主体轮廓给勾勒出来，就像音频里师傅说的，先找个面画根线，然后一转，一个基本形状就出来了。但光有形可不行，关键是‘留量’。比如像刚才那个叶片座，如果是车削部分，咱们可能单边就得留个0.5到1毫米的余量，等热处理完或者粗加工完再精修。对于那些复杂的曲面区域，就得用UG的‘偏置曲面’功能，把整个表面往外偏置个1到2毫米，确保每一点都有足够的切削量。你看音频里也提到了‘替换面’和‘分割’，这都是为了更精准地控制局部余量或者修正一些细微结构，防止毛坯干涉，或者在某些区域留下多余的尖角。最后，把这些带余量的特征合并成一个整体的毛坯实体。记住，这个毛坯不光是给加工中心用的，也得考虑车床粗加工的需求，要能通用或者方便转换。

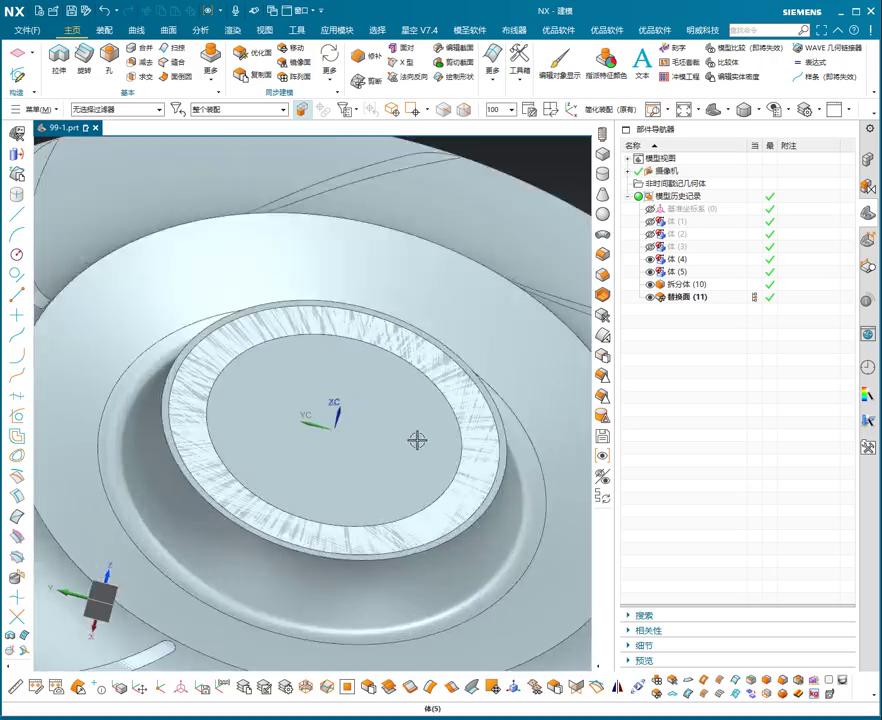

老师傅实操截图 – 核心工艺点解析

避坑总结

徒弟们，干这行，总结经验最重要，下面这三点你给我记好了：

毛坯余量设定不当，后患无穷

别看就是多留或少留那么一丁点儿，这可都是钱！余量少了，刀具容易磨损，甚至崩刃，最终零件可能加工不到位，或者表面质量差。余量多了，不仅浪费昂贵的材料，粗加工时间也跟着增加，刀具磨损也快。更要命的是，余量不均匀，会导致加工中受力不均，零件变形，影响精度。在UG里，精细化偏置，区分不同加工面（车削、铣削、磨削），按需给量，这才是真功夫。
不了解材料“脾气”，盲目开工

不同的材料有不同的物理特性。比如钛合金，它有加工硬化的倾向，切削余量太小，刀具容易打滑，造成加工表面硬化，后续加工更困难。而像高碳钢或铸铁，脆性大，太大的余量和深切削可能导致崩碎。再者，热处理是家常便饭，热处理后的变形是必然的。如果你在毛坯阶段没有预留好这部分变形量，那成品尺寸就容易超差，轻则返修，重则报废。所以，建模时要结合材料手册和经验，给热处理留足空间。
毛坯设计与实际制造脱节

毛坯模型不是只在电脑里好看就行。它得考虑到后续的装夹方式和机床的实际能力。比如，车床用的毛坯，直径、长度是不是适合卡盘和顶尖的装夹？铣削用的毛坯，有没有留出足够的夹持面，夹具会不会干涉？机床的行程、扭矩、功率能不能带动这么大的余量切削？如果毛坯设计得过于理想化，不接地气，那在实际车间里，就是寸步难行。这就要求我们做UG建模的时候，脑子里得装着整个加工链，从毛坯到成品，每一步都要想清楚。
