各位学徒，今天咱们聊聊一个典型的硬核活儿，怎么把图纸上那些看着就头大的复杂零件，安全、高效、高精度地给它搞出来。这活儿，光靠老一套经验是不够的，得把咱们那十八般武艺，从车铣刨磨到电火花，跟现代的UG（NX）建模编程结合起来。我这十五年摸爬滚打下来，见识过太多材料的脾气，从软趴趴的铝到硬邦邦的钛合金，每一刀下去都得心里有数。今天就拿一个航空领域的钛合金结构件为例，跟大家伙儿掰扯掰扯，这玩意儿从拿到图纸到最后出货，中间UG怎么建模编程，刀路怎么优化，装夹怎么稳当，热处理变形怎么防，以及非标刀具怎么磨出来，里头的门道可不少。关键是，咱们得把软件跑出来的东西，再用经验去检验，去优化，确保每一道工序都踩在点子上，少走弯路，少报废，这才是真本事。

咱们今天说的这零件，是个航空发动机上的关键连接支架，材料是TC4钛合金。这玩意儿可不简单，壁薄，形状自由曲面多，还有不少深腔结构，精度要求是相当高，特别是关键配合面，公差只有几个丝。以前啊，这种活儿就得靠老师傅凭经验一点点磨，费时费力不说，废品率也高。现在有了UG，咱们就能在电脑里先把这活儿的里里外外摸透。TC4这材料，硬度高，导热性差，切削的时候容易产生高温，导致刀具磨损快，零件变形大。而且，这种复杂件，单次装夹根本搞不定，分阶段装夹和多次加工是必然的。咱们得确保每次装夹都稳如泰山，并且要考虑热处理后的尺寸变化，这都是难点中的难点。

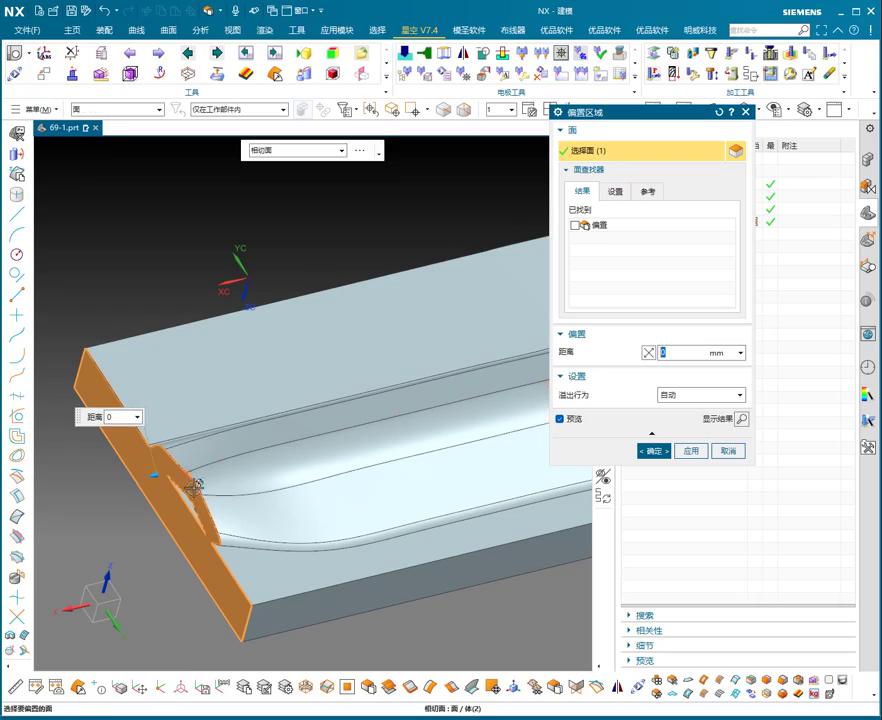

老师傅实操截图 – 核心工艺点解析

拿到这零件，首先在UG里头把三维模型仔细吃透，然后根据它的结构特点，咱们开始设计工艺方案。第一步，粗加工。对于TC4这种难切削材料，我们通常会选择整体硬质合金立铣刀，配合UG里的自适应铣削功能，走螺旋下刀，然后用大进给、小切深、高速切削的方式，快速移除大部分余量。这刀路优化就得靠UG，避开空刀，减少无谓的空气切割，提高效率，同时还要考虑排屑和冷却。粗加工完，得进行一次去应力热处理，把材料内部的应力给它释放掉，不然精加工时它就容易变形。第二步，半精加工。换上尺寸更小的球头铣刀或者圆鼻铣刀，走等高或流线铣削，进一步逼近最终形状，同时留有均匀的精加工余量。这步得注意控制切削参数，减少表面残留应力。第三步，精加工，这才是见真章的时候。针对那些复杂曲面，咱们得上五轴联动加工中心，配合UG的五轴同步加工模块，走多轴流线切削，刀具倾角要合理设置，保证刀具与工件的接触点始终处于最佳切削状态，避免干涉，追求最好的表面质量和精度。刀具的选择上，我们会用到纳米涂层或金刚石涂层刀具，并且根据需要，咱们还得自己磨几把非标刀具，比如说倒角刀或者异形槽刀，这都需要咱们对砂轮机和刀具几何形状有深刻理解。装夹方面，我们会设计分层次的专用工装，初期可能用压板和定位销，后期为了精加工不受干扰，可能要考虑真空吸盘或者冰晶装夹，确保薄壁件在切削过程中不会颤动。整个过程，UG的模拟仿真功能是咱们的“千里眼”，每次刀路都得跑一遍仿真，看看有没有过切、干涉、空刀，再手动调整，确保万无一失。最后，精加工完成后，再进行一次精密的去应力处理和表面强化处理，确保零件的最终性能。每一步都得小心翼翼，像对待自家孩子一样。

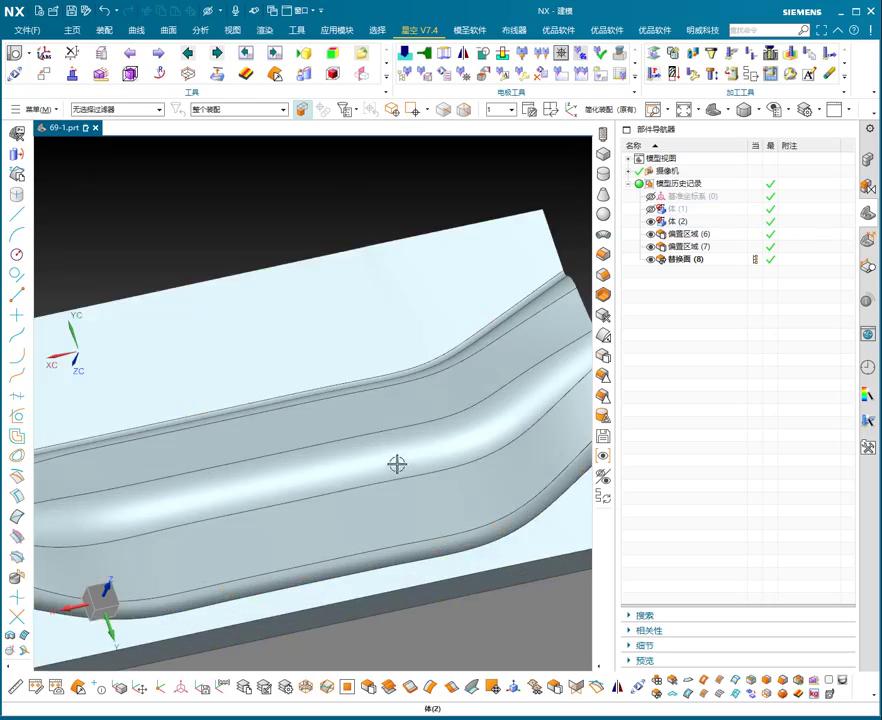

老师傅实操截图 – 核心工艺点解析

避坑总结

1. 材料脾气摸不清，盲目下刀要吃亏。 不管是铝还是钛，每种材料都有自己的“性格”，硬度、韧性、热膨胀系数、内应力分布都不一样。盲目用一套参数去加工不同材料，轻则刀具崩刃，重则零件报废，甚至伤到机床。咱们得提前了解材料的切削特性，考虑加工过程中温度升高对材料的影响，必要时进行中间热处理来释放应力。
2. 装夹方案不到位，零件变形废品高。 特别是薄壁、复杂件，装夹是头等大事。如果装夹不稳，或者受力不均，加工过程中很容易产生振动、变形，导致尺寸超差或表面质量下降。要设计多点支撑、多次转换的工装，甚至考虑使用特殊装夹方式（如冰晶装夹、真空吸盘），确保零件在整个加工过程中始终保持稳定，不受外力干扰。
3. 编程模拟是辅助，老师傅的“手感”不能丢。 UG再智能，也只是工具。它能帮咱们优化刀路，模拟仿真，发现大部分潜在问题。但机器毕竟是机器，遇到极端的工况、特殊的材料反应，还得靠咱们老师傅多年的经验和“手感”去判断，比如刀具的异常磨损、切削声音的变化、切屑的颜色和形状，这些细微之处往往能预示大问题。一定要多观察，多思考，把软件的优势和人的经验结合起来，才能真正做到“人机合一”。
