UG NX 1980 加工工艺实例课：58、第五十八节课_案例、工艺毛坯画法讲解

各位小伙子们，今天咱聊聊UG编程里头，怎么把一整块毛坯料，巧妙地给它“分家”，做出那些精巧的小零件。这可不是简单地拿刀直接削，里头门道多着呢，尤其是咱们面对复杂构件的时候。一个不小心，轻则废料，重则伤人。所以，得先在脑子里把这步棋走明白了，再动手！今天我就给你们掰扯掰扯，咱们如何利用UG的强大功能，配合咱们多年的加工经验，把这活儿干得漂漂亮亮，避免那些个坑。

项目背景与零件特性

咱们这次要加工的，是一批需要从同一块大毛坯中“掏”出来的小零件。这些零件，尺寸不大，但彼此间连接紧密，而且有些结构是比较薄的，中间还有镂空的地方。这就要求咱们在加工过程中，既要保证每个零件的完整性和精度，又要防止在去除连接筋和粗加工时，工件因为应力释放或者装夹不稳导致变形。一开始，我们得用“包容体”把这整个大毛坯先框出来，这是第一步。随后我们会用到“分度轮廓”这个功能，不是为了直接切削，而是为了提取那些分离零件所需的轮廓线，这是关键。

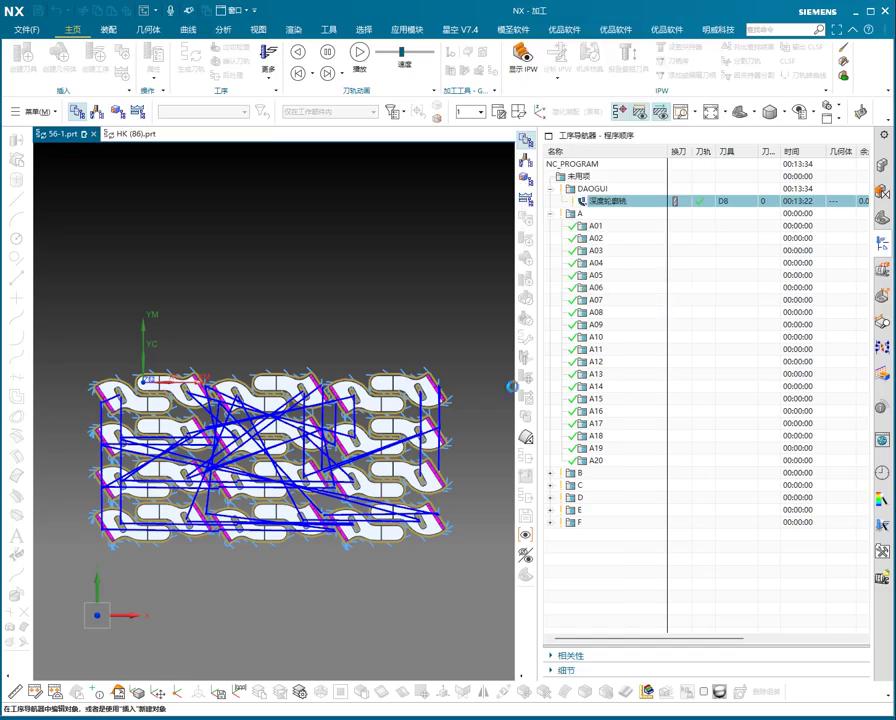

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

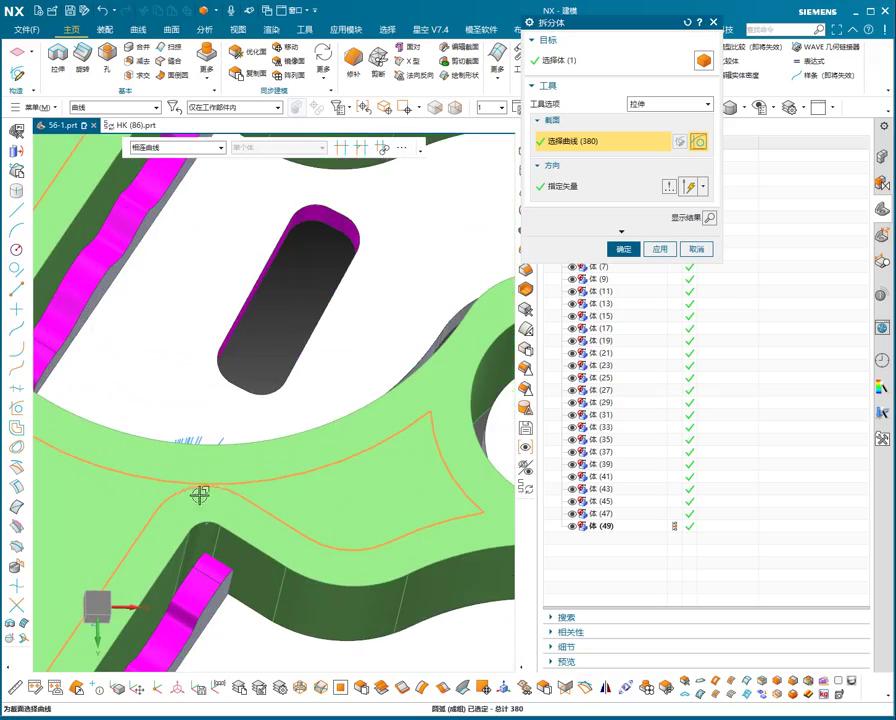

要开始这活儿，咱们得先在UG里头把功课做足。首先，咱们用“包容体”快速建立一个初始的毛坯模型，这玩意儿就是咱们的“起始块”。然后，别急着上刀路，咱们要用“分度轮廓”这个功能，把零件之间的那些“连接筋”或者分离线给它生成出来。记住一点，生成完轮廓线后，可别手快直接点“确定”！要通过“分析工具”里的“链接边界”，把这些需要的几何线提取出来。这步要是跳过去了，或者直接确定了，那可就得从头再来了，白费功夫不说，还耽误生产。

线都抽出来之后，咱们就得用“拆分点”或者“分割”命令，把这块毛坯，按照咱们之前定义的轮廓线，给它精确地分割成几个独立的区域，这样每个小零件的边界就清晰了。接下来是粗加工第一面，这里得讲究。我们会选择一把直径大一些的刀具，比如D10甚至更大的D12，来粗加工整个外框轮廓，但是记住，不能完全切断，得留一些“支撑料”，就像咱们盖房子得留几根柱子一样，确保工件的整体刚性。在这一步，我们会选择一个基准面，通常是毛坯的底面，进行第一次的“开粗”，把大料先去掉，同时为下一步的翻面做好准备。

当第一面粗加工完成，工件有了初步的形状和足够的支撑后，咱们就要进行翻面操作了。翻面后，至关重要的一步是利用“替换面”功能。咱们把之前已经加工平整的那个面，设为新的基准面，这样就能保证第二次装夹的平稳和定位的精确。有了这个稳定的基准，咱们就可以放心大胆地进行第二面的粗加工，把剩余的料逐步去除。如果零件内部有“内腔”或者狭窄的“侧壁”，在选择刀具时要格外注意，比如D21、D22或者D23这些刀具，要根据实际情况和留的余量来精确选择，确保刀具不会“啃”到不该碰的地方。等到粗加工差不多了，再换上小一号的精修刀，比如咱们常用的D4，把所有侧壁、底面以及内外轮廓都给它精光，把精度提上去。整个过程中，优化刀路，减少空刀，也是老师傅们必须考虑的。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. UG操作细节： 在生成刀路后，尤其是需要提取轮廓线进行几何分割时，千万别急着点“确定”。务必先利用“分析工具”中的“链接边界”来选择和编辑需要的几何特征，否则一旦确定，想再回去修改，就得重新生成，白白浪费时间。
2. 加工变形控制： 对于那些薄壁、镂空或者多连体的工件，粗加工时绝不能一次性挖空或完全切断。必须策略性地预留足够的“支撑料”或“连接筋”，确保工件在粗加工和翻面装夹过程中有足够的刚性，这样才能有效防止因应力释放导致的变形，避免颤刀。
3. 刀具路径规划： 当零件之间有复杂的连接或需要精确分离时，刀具路径的规划至关重要。要通过精确的“拆分点”和区域选择，确保每一刀下去，只切削到预定的材料，而不会影响到其他相邻零件的完整性，尤其是在处理多个零件分离时，要防止刀具干涉。
