UG NX 1980 加工工艺实例课：49、第四十九节课_案例、复杂零部件工艺讲解

徒弟们，今天咱们来好好掰扯掰扯这件活儿。眼前这件复杂的框形件，带着半镂空结构和诸多曲面，初看起来确实有点让人头大，但这正是考验咱们真功夫的时候。加工这类零件，绝不能凭感觉瞎干，必须先在脑子里过一遍，在UG里把每一步都拆解清楚。从毛坯选择到装夹定位，从粗加工的效率到精加工的精度，尤其是那些三轴够不着的倒扣面，五轴联动的精髓就得淋漓尽致地发挥出来。咱们得琢磨透材料特性，选对刀具，规划好路径，尽量减少空刀，避免不必要的重复劳动。最终目标是高效、精准地把这件复杂的活儿给拿下来，还得保证质量过硬，经得起推敲。

项目背景与零件特性

这个活儿，是一件典型的复杂结构刚架，带有不少半镂空和异形曲面。从尺寸上看，长宽都在两百毫米和一百多毫米之间，高度也有一百多，算是个中等偏大的家伙。毛坯肯定要比最终零件大不少，尤其是高度方向，给我们留下了足够的加工余量。这零件最大的特点就是曲面多，而且内部还有不少“倒扣面”，也就是咱们三轴加工时刀具会发生干涉的地方。这些倒扣面意味着普通的平面铣削或型腔铣削是无法一次性完成的，必须借助多轴加工来解决。此外，一些细小的特征和圆角，也要求咱们在精加工时有更精细的刀路控制。

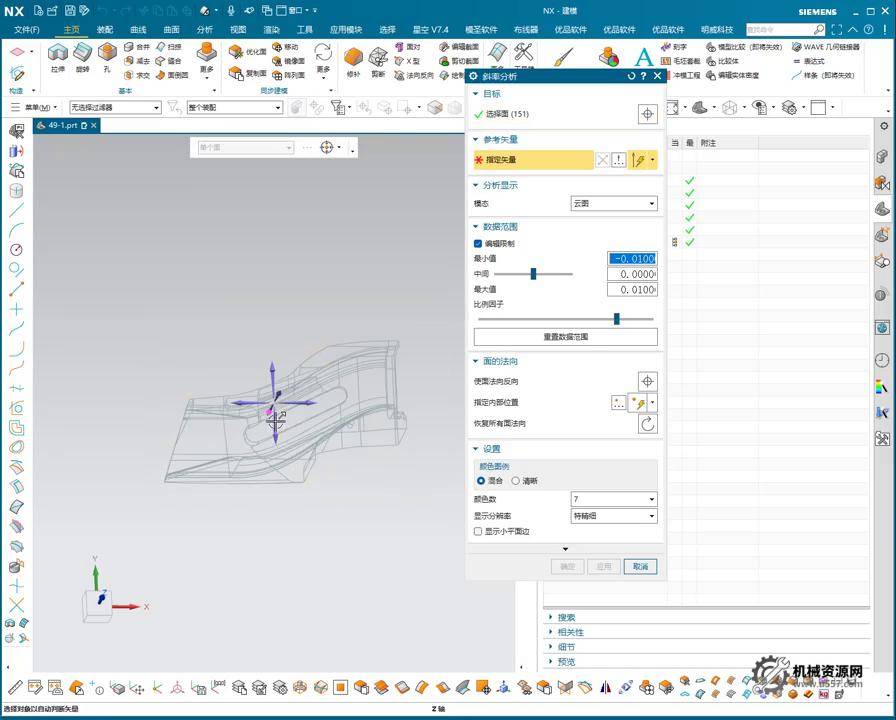

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

面对这种复杂的活儿，咱们的思路得清晰。第一步，自然是毛坯的粗加工与基准建立。先选择一个平整、稳定的面作为首次装夹的基准面，通常是零件的背面。在UG里，咱们会用一个直径较大的平底刀进行整体的粗加工，快速去除大部分余量。注意，这里得充分利用UG的优化功能，比如采用“体积铣削”或者“高速铣削”策略，让刀具尽可能高效地切削，减少空刀行程。粗加工时，要预留足够的精加工余量，确保后续工序有充足的材料去除。完成一面后，翻面，再次建立基准，对另一侧进行粗加工，逐步逼近零件的最终形状。

第二步，是半精加工与复杂曲面处理。粗加工后，零件的轮廓已经基本显现。这时候，咱们要换用更小的刀具，比如球头刀或者牛鼻刀，进行半精加工。那些三轴无法直接加工的倒扣面和深腔曲面，就得请出咱们的五轴联动了。在UG里，通过建立合理的刀轴矢量和倾斜角度，让刀具能够以最佳姿态进入切削区域，避开干涉，去除倒扣区域的材料。这里要特别注意刀具路径的光顺性，避免急转弯，减少刀具冲击，这不仅能保护刀具，还能保证更好的表面质量。UG的“变截面轮廓铣”或“流线驱动”等五轴功能，此时就能发挥大作用，让刀具沿着曲面流动，把那些死角都啃干净。

第三步，是精加工与细节修整。在半精加工的基础上，咱们再换用精度更高的球头刀，比如直径较小的刀具，进行最终的精加工。对于那些要求不高的圆角和过渡区，可以利用刀具的R角自然生成。而对于高要求的表面，则需要更密集的刀路和更小的步距，确保表面粗糙度达到图纸要求。五轴精加工时，要仔细检查刀具轨迹，确保没有过切或欠切。最后，别忘了对一些小特征，比如小孔、小槽，进行单独的精修。整个过程，UG的仿真功能是咱们最好的帮手，任何潜在的干涉和问题都应该在实际加工前发现并解决。

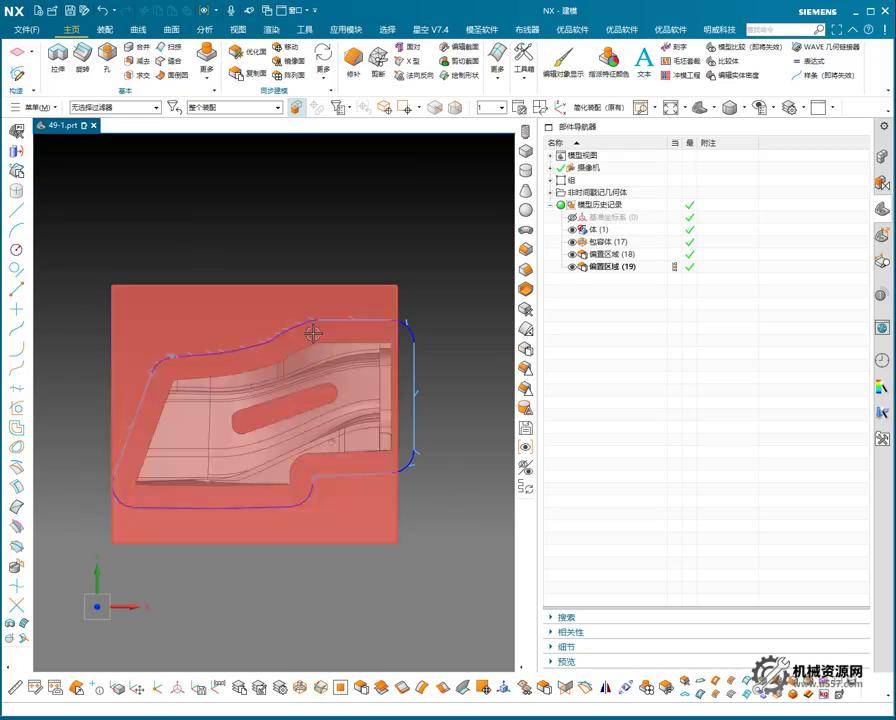

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 基准不稳，满盘皆输。 无论是三轴还是五轴，零件装夹的基准面和定位点必须牢固可靠，定位准确。一旦基准面有偏差，或者装夹不牢固导致加工过程中移动，那么后续所有加工工序都会累积误差，最终导致零件报废。
2. 不识“倒扣”，难上青天。 对于有复杂曲面和倒扣特征的零件，切忌盲目套用三轴加工思维。必须提前识别出所有三轴无法触及的区域，并专门规划五轴联动刀路。否则，轻则刀具断裂，重则机床撞头，得不偿失。
3. 刀路粗糙，后患无穷。 尤其在精加工阶段，刀路的合理性直接影响表面质量和工件的最终精度。要注重刀路的光顺过渡，减少提刀和空走，避免在关键区域留下过多的残余材料。在UG里优化进退刀方式，减少切削力突变，能有效提升加工效率和表面光洁度。

本文关键词：复杂曲面加工, 五轴联动, UG编程, 工艺优化, 夹具设计
