UG NX 1980 加工工艺实例课：48、第四十八节课_案例、零部件表面连接编程过程讲解

咱们今天聊聊一个有点意思的活儿，一个相对复杂的零件，从UG建模到编程，再到实际的加工策略，我这十五年的经验都给你们摊开讲讲。干咱们这行的，光会画图、写代码那叫“操作工”，得懂材料脾性、工艺流程，能预判问题、解决难题，那才叫“师傅”。这回，咱们就拿这个零件为例，从图纸拆分、毛坯预处理，到粗精加工的每一个环节，特别是怎么利用UG把五轴联动玩转，以及如何避免热处理变形这些老大难问题，我都掰开了揉碎了给你们讲清楚。记住，机械加工可不是纸上谈兵，是实打实的经验活，细节决定成败，听好了，少走弯路。

项目背景与零件特性

这个零件，看着简单，其实骨子里有点“刚”性，对精度要求不低。从UG的视角看，它曲面多，结构复杂，有些型腔和侧壁三轴是够不着的，所以五轴联动是少不了的。材料方面，根据具体的应用，可能是常见的铝合金，也可能是高强度钢材。我跟你们说，无论是钢件还是铝件，这材料的脾性就决定了咱们后续加工的重点和难点。钢件要考虑热处理后的变形，铝件则要防着内应力，防止加工过程中开裂或变形。所以，在UG里对模型进行前期处理，比如我们刚才演示的，把模型“切开”、用“替换面”功能调整局部特征，都是为了给后续的刀路规划和工艺实施打下扎实的基础，让咱们的机床少走弯路，让加工更有效率。

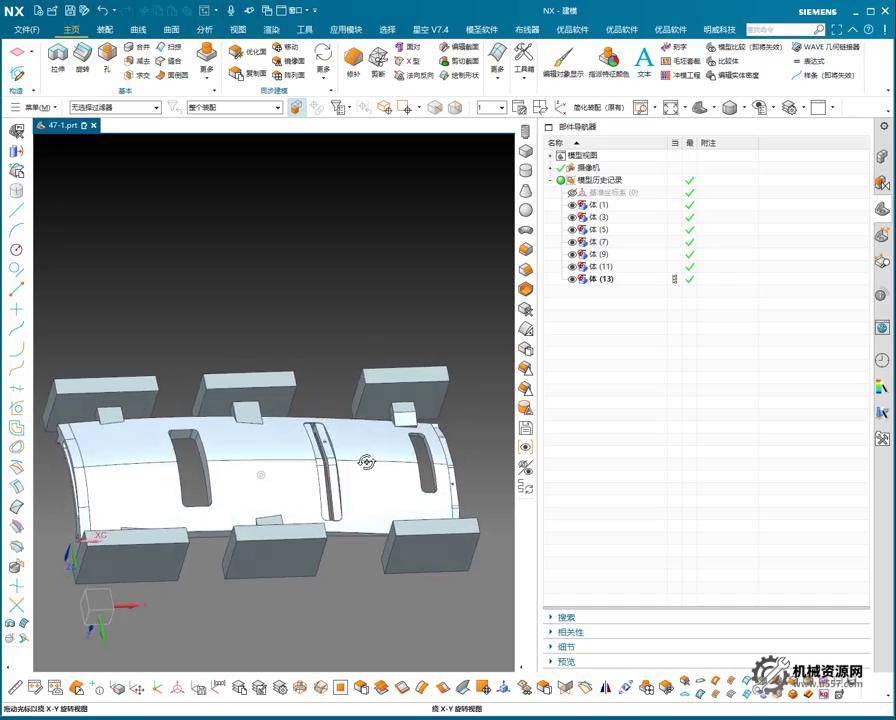

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

咱们先从UG里的模型准备说起，这可是加工前的大头。我会先在UG里把模型做一次“剖析”，把一些对称的特征，咱们只画一半，再用镜像功能省力，别傻乎乎两边都画。然后，最关键的一步，是根据加工阶段预留加工余量。比如粗加工，我一般会留2.5到3.5毫米的余量，特别是要经过热处理的钢件，这个余量是必须的，因为热处理后工件尺寸会变化，还可能产生变形。

接下来就是真正的加工流程了。
1. 粗加工 (Roughing): 首先，无论是正反面，咱们要进行整体的粗加工。这第一刀下去，就是把毛坯的大部分多余材料给干掉。用压板压紧，内部型腔全部开粗，外部轮廓也全部开粗。留下的余量，要均匀，别搞得这边多那边少，那样热处理时更容易变形。注意，有些侧壁和底部面，先不留余量直接洗到最终尺寸，因为它们可能作为后续的基准。
2. 热处理/时效处理 (Heat Treatment/Aging): 粗加工完成后，如果是钢件，立刻送去热处理，消除内应力，提高硬度。如果是铝件，就要进行时效处理，放个24小时，甚至放上两三天，让材料内部应力充分释放，这样精加工时才不会因为应力释放而变形。这步是很多新手容易忽略的，但却是控制变形的关键。
3. 基准面修正 (Datum Surface Correction): 热处理或时效后，工件的基准面可能已经不平整了。咱们得把它重新装夹到机床上，用表打一下，看看哪里高哪里低，然后把这些基准面重新洗平，作为我们精加工的新的零点。如果偏移了，咱们要在机床上调整好坐标系。
4. 半精加工与精加工 (Semi-finishing & Finishing): 基准修正后，开始进行半精加工，目的是让余量更均匀，为最后的精加工做准备。接着是精加工，用三轴把能加工到的平面、曲面都精修到位。对于那些三轴够不着的深腔、复杂侧壁，这时候就要上我们的五轴联动了。我会根据零件的几何特点，在UG里规划好摆角和刀路，确保刀具能以最佳角度切削，避免干涉，同时保证表面质量。
5. 最终分离 (Final Separation): 当所有精加工都完成后，这个零件可能还是连在毛坯上的。这时候，我们可以用铣刀沿着预定的分界线，留一点余量把零件铣下来；或者，对于高精度、复杂形状的分离，线切割是更好的选择，能保证更高的精度和更小的变形。最后，把一些边角料和毛刺清理干净，孔位打通，这个零件才算彻底完工。

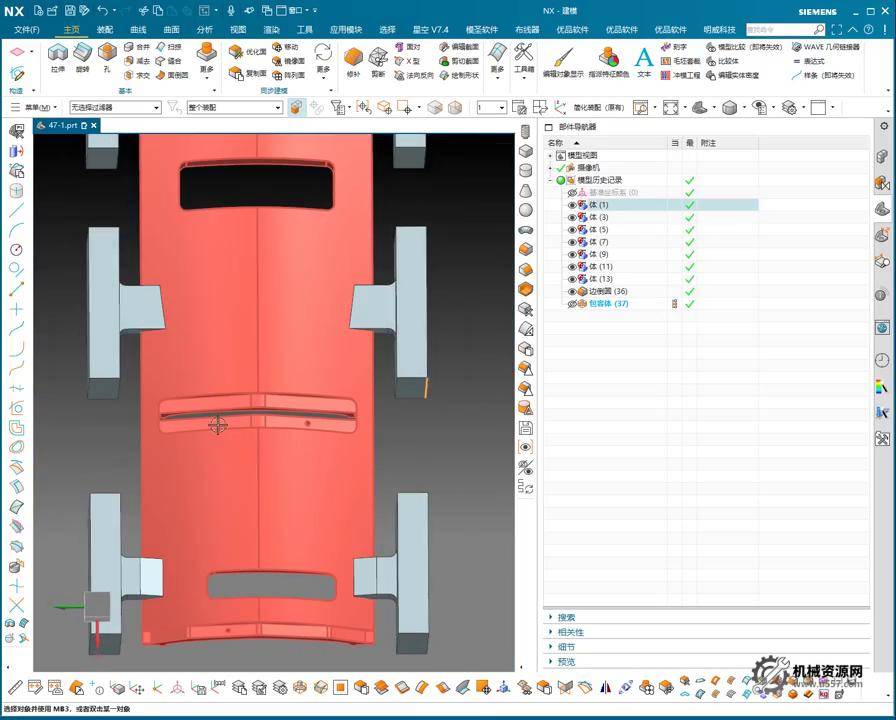

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 材料特性务必吃透：别把钢件和铝件的加工策略混为一谈。钢件热处理前留足余量，铝件需充分时效，否则变形让你哭都来不及。
2. 基准面要常修：热处理或时效后，工件会“变脸”，原先的基准面就不准了。务必重新洗平并校准坐标系，否则后续加工精度全泡汤。
3. 刀路规划要精细：尤其是在五轴加工中，刀具路径不光要考虑切削效率，更要避免干涉、减少空刀，兼顾加工件的表面质量和刀具寿命。
