UG NX 1980 加工工艺实例课：67、第67节课_中间掏空类五轴薄壁零件工艺方式2讲解

今天咱们来聊一个典型的高精度复杂零件加工案例，这活儿啊，表面看起来简单，实则处处是学问。这种零件通常带有复杂的自由曲面，对五轴联动加工要求极高，稍有不慎就可能报废。我准备结合UG（NX）的强大功能，从前期建模、刀路优化入手，尤其是在余量控制、进给策略上，怎么才能减少空刀，提高效率。材料咱们就选个航空级别的钛合金，这玩意儿硬，还容易变形，对热处理、装夹方案都是个大考验。我会详细讲解如何通过精巧的装夹设计，以及非标刀具的磨制，来避免加工过程中的应力集中和变形。这活儿干好了，不仅是技术，更是经验的沉淀，能让大伙儿少走弯路，提高成品率。

今天咱们说的这个件儿，是航空发动机上一个关键的导流叶片，材料是Ti-6Al-4V钛合金。这钛合金大家伙儿都知道，硬度高，切削力大，导热性差，容易产生加工硬化。更麻烦的是，这个叶片结构复杂，壁厚最薄的地方只有0.8mm，表面是多自由曲面，公差要求在±0.01mm以内。这种薄壁结构在加工过程中最怕的就是振动和热变形。此外，叶片根部有一个复杂的过渡圆角，需要实现高质量的五轴联动铣削，确保表面的光洁度和尺寸精度，还不能有接刀痕迹。这玩意儿可不能用蛮力，得巧劲儿。

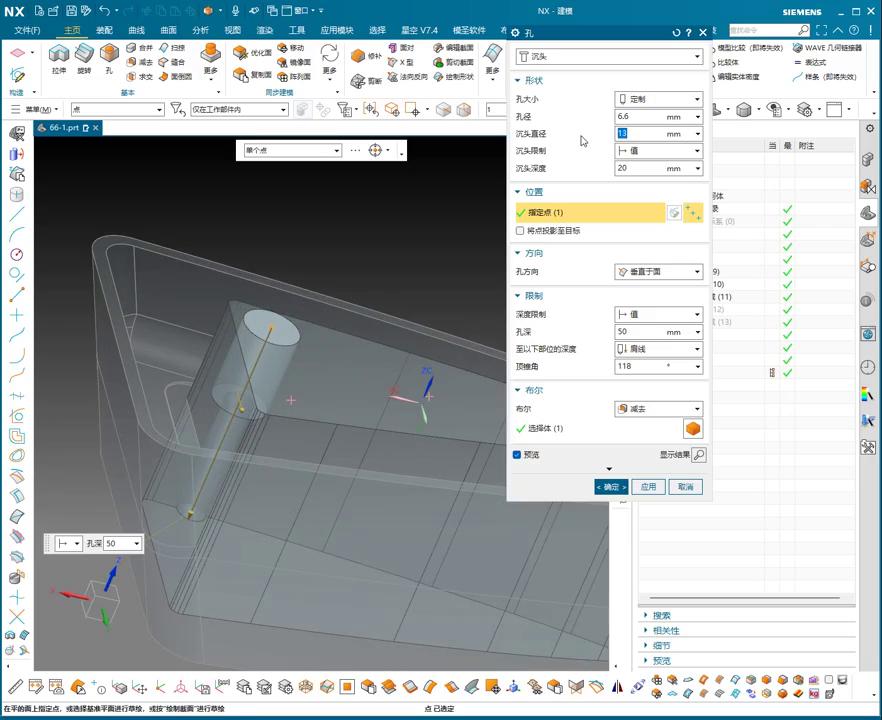

老师傅实操截图 – 核心工艺点解析

好，咱们按部就班地来。首先，UG建模阶段，我通常会把客户提供的数模进行仔细的检查和分析，特别是表面质量和结构细节，确保没有破面、多余面。针对这个钛合金叶片，我的思路是这样的：

（一）毛坯准备与粗加工

毛坯选择锻件，预留足够加工余量。在UG里，我会先做一套粗加工刀路。钛合金粗加工，切削液要用足，吃刀量不能太大，但进给要相对稳定，避免刀具颤振。这里我通常会选用涂层硬质合金铣刀，比如直径20mm的玉米铣刀，配合UG的型腔铣功能，先大面积去除余量。刀路要避开薄壁区，留足够的余量，确保零件刚性。

（二）第一次装夹与半精加工

粗加工后，咱们就得考虑装夹了。对于这种异形薄壁件，传统虎钳夹具肯定不行。我会设计一套定制的定位夹具，利用底部基准面和几个关键特征点进行支撑，并通过螺栓或真空吸盘辅助夹紧，最大程度减少夹紧变形。在UG里，我会在工装模型上提前模拟装夹状态，确保受力均匀。
半精加工阶段，我会采用球头铣刀，比如直径12mm，通过UG的等高线切削结合摆线铣削，对叶片表面进行逐层加工。重点是这里要使用五轴联动，让刀具始终保持最佳切削角度，减少刀具磨损，提高加工效率和表面质量。UG的刀路优化功能这时候就派上大用场了，减少提刀和空走，让刀具路径更流畅。

（三）应力消除与第二次装夹

钛合金零件，应力消除是重中之重。半精加工后，通常会进行一次高温时效处理，来释放内部应力，防止后续精加工时发生变形。处理完的零件，需要重新找正，进行第二次装夹。这次装夹，我会更精细，可能采用零点定位系统，配合软爪，保证更小的夹紧力，同时提供更稳定的支撑。

（四）精加工与检测

精加工是见真章的时候。我会用小直径的球头铣刀（比如直径6mm），结合UG的流线切削和投影曲线切削，进行五轴联动精加工。刀路步距设得非常小，通常在0.1mm甚至更小，确保叶片表面的Ra值达到要求。这时候，刀具的磨损监测和补偿就特别关键了，我会在UG里设置好刀具寿命管理，并结合机床的测量功能进行实时修正。
加工过程中，我会利用UG的仿真模块进行全方位的碰撞检测，确保刀具、刀柄、主轴和工装在任何角度都不会发生干涉。这是安全生产的底线。精加工完成后，还得用三坐标测量机进行全面的检测，确认所有尺寸和形位公差都符合图纸要求。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

• 应力变形问题：钛合金加工，最怕的就是内部应力导致的加工变形。一定要重视中间退火或时效处理，并且装夹方案要反复推敲，避免过度夹紧或受力不均。UG里的仿真和分析功能，得用起来，把潜在变形风险提前识别出来。
• 刀具磨损与寿命：钛合金切削温度高，刀具磨损快。不能一刀干到底，要合理选择刀具材料、涂层和几何角度，切削参数（进给、转速、吃刀量）要反复试验，找到最佳组合。还有啊，切削液必须充足、精准地送达切削区。
• 五轴联动与干涉：复杂曲面五轴加工，最容易出干涉。UG的刀路仿真功能一定要用足，每一个刀路段都要仔细检查，确保刀具、刀柄乃至主轴都不会和工件或工装发生碰撞。尤其是在接近工件薄壁和深腔区域时，更是要小心翼翼，确保安全第一。
