FANUC程序编辑操作（二）：查找、替换与变更编号功能详解

温馨提示: 本文最后更新于 2026-01-26 10:48:02，下载链接具有时效性，若已失效，请在下方留言提示站长

📄 内容摘要：本文详细讲解FANUC数控系统程序编辑中的三大核心功能。查找功能可快速定位程序中的指令或寄存器，通过菜单操作输入索引值即可精准查找。替换功能支持批量修改、插入或删除指令，例如批量修改定位类型、添加用户偏移指令等，大幅提升编程效率。变更编号功能则能自动调整轨迹P点编号，实现程序优化。掌握这些操作技巧，能显著简化FANUC程序调试流程，适用于各类数控加工场景。

💡 建议：如果您想深入学习FANUC系统的全面操作，包括程序编辑、调机及UG编程，强烈推荐《FANUC 0i MF操机调机+UG定轴编程全流程实战教程》。本教程从基础到实战，覆盖FANUC 0i MF系统的核心功能，与本文的编辑操作技巧完美衔接，助您快速掌握数控加工全流程。

图片[1]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

（四）查找

功能：查找程序中某个指令或寄存器等。

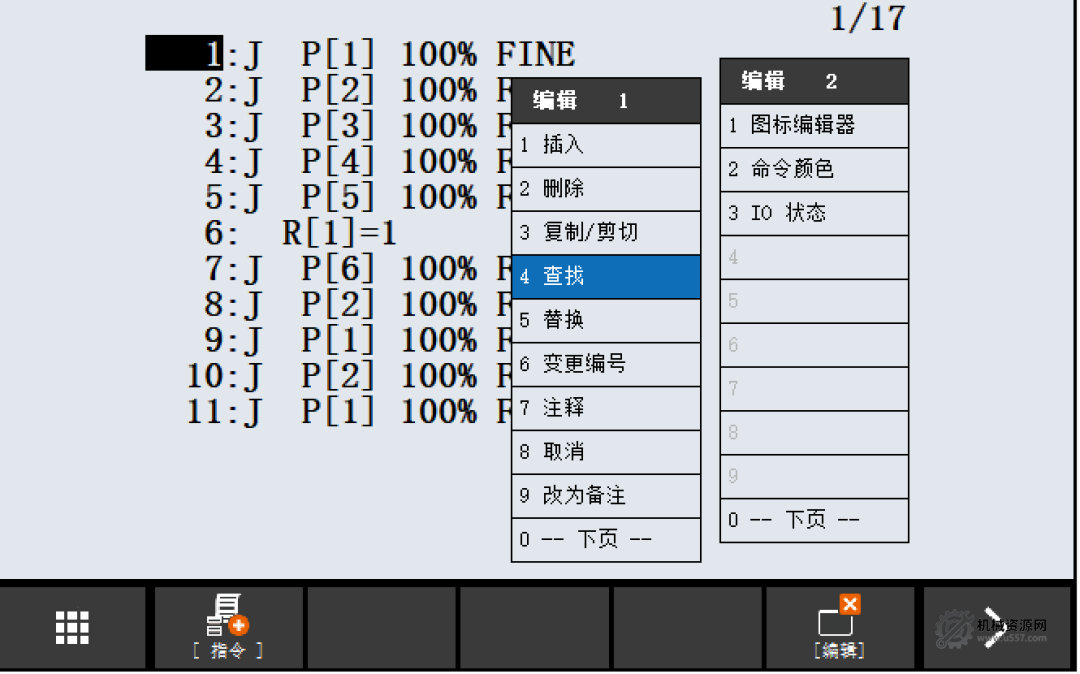

进入所需查找类目的程序，光标停留于需开始查找的程序行，菜单栏：编辑-查找，enter。

图片[2]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

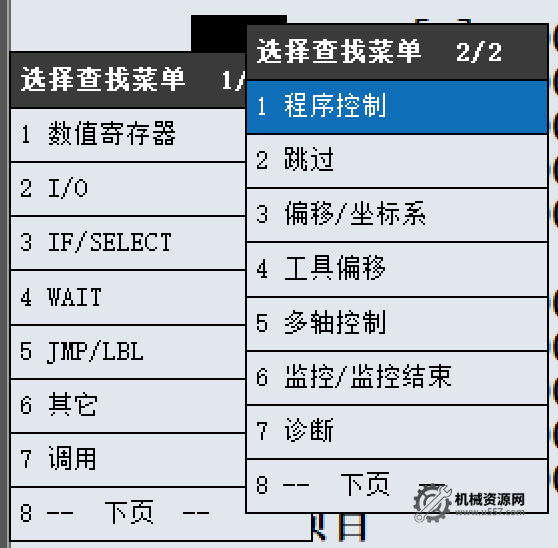

以下为可查找的类目。

图片[3]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

本案例以数值寄存器为例，其他自行研究，举一反三。

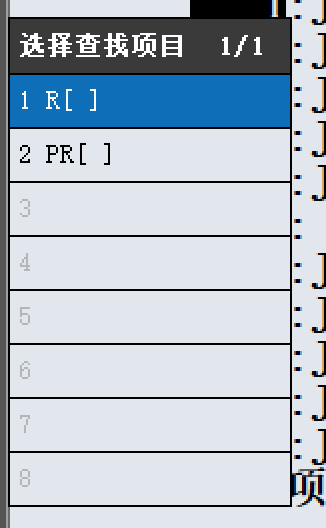

选择“数值寄存器”后，选择“R[]”。

图片[4]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

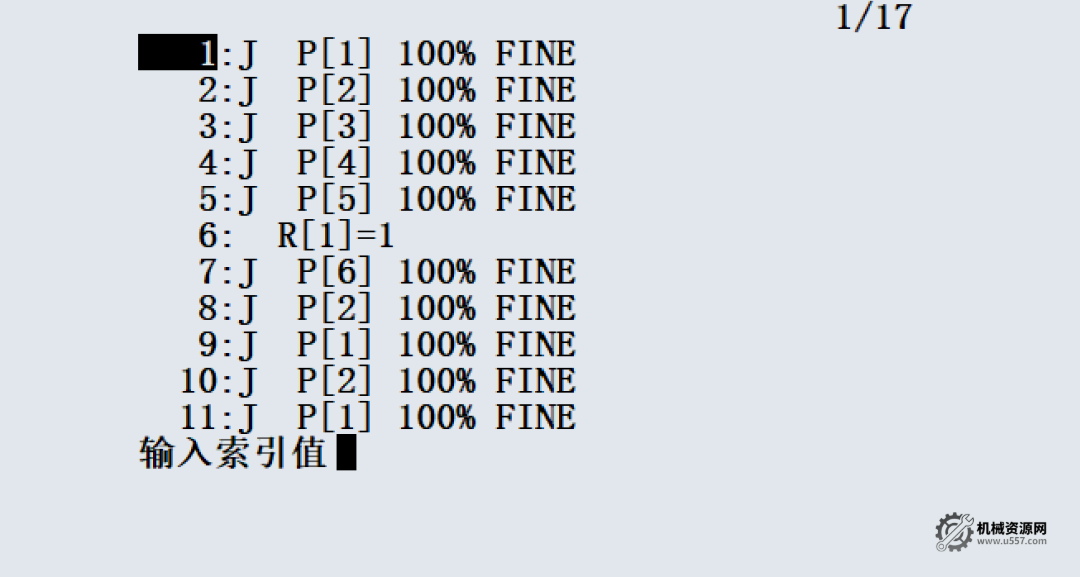

如提示，输入索引值。索引值即编号，本案例欲查找R[1]，故输入1，enter。

图片[5]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

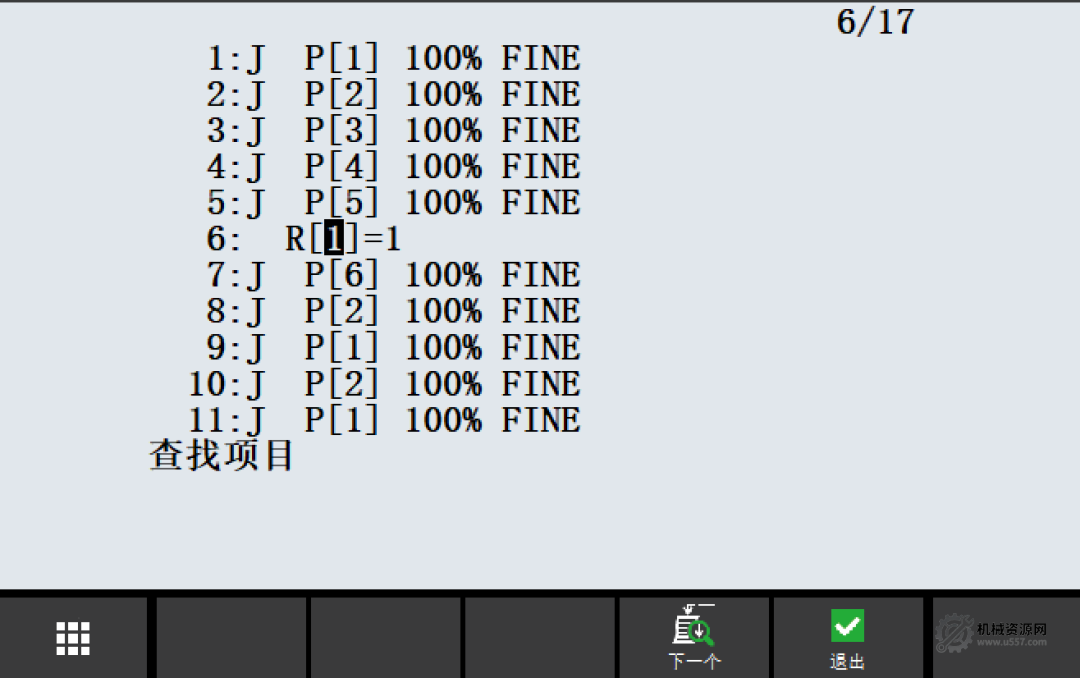

系统找到后，光标自动停留于其项目。如需继续查找，菜单栏“下一个”；如欲退出，菜单栏“退出”。

图片[6]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

（五）替换

功能：批量修改指令项。除了修改，还可以进行批量删除或插入。

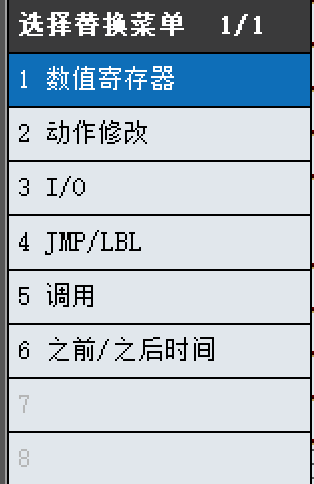

以下为可替换的指令项。

图片[7]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

以下三个案例作为演示，其他自行研究，举一反三。

演示一：如何批量修改定位类型？

将下方程序所有定位类型FINE，修改为CNT100。

图片[8]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

光标选择至程序首行。

替换类目中选择“动作修改”-“修正位置”。

图片[9]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

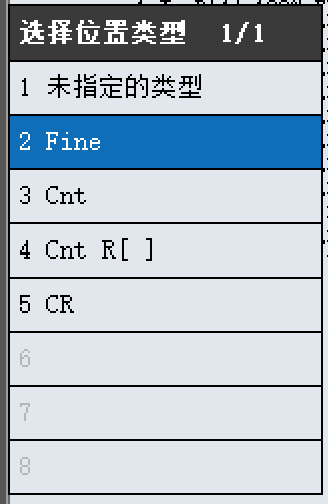

位置类型选择“Fine”（即要改什么）

动作项目选择“Cnt”（即要改成什么）

图片[10]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

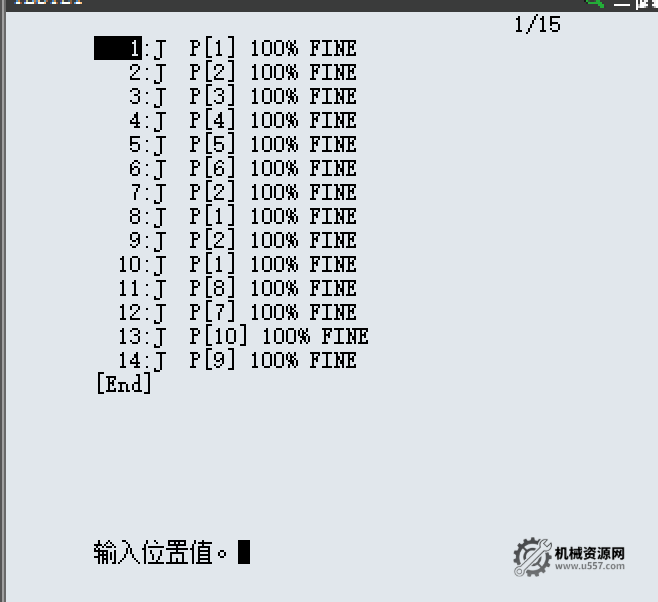

如提示，输入位置值，即CNT的值，输入100，enter。

图片[11]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

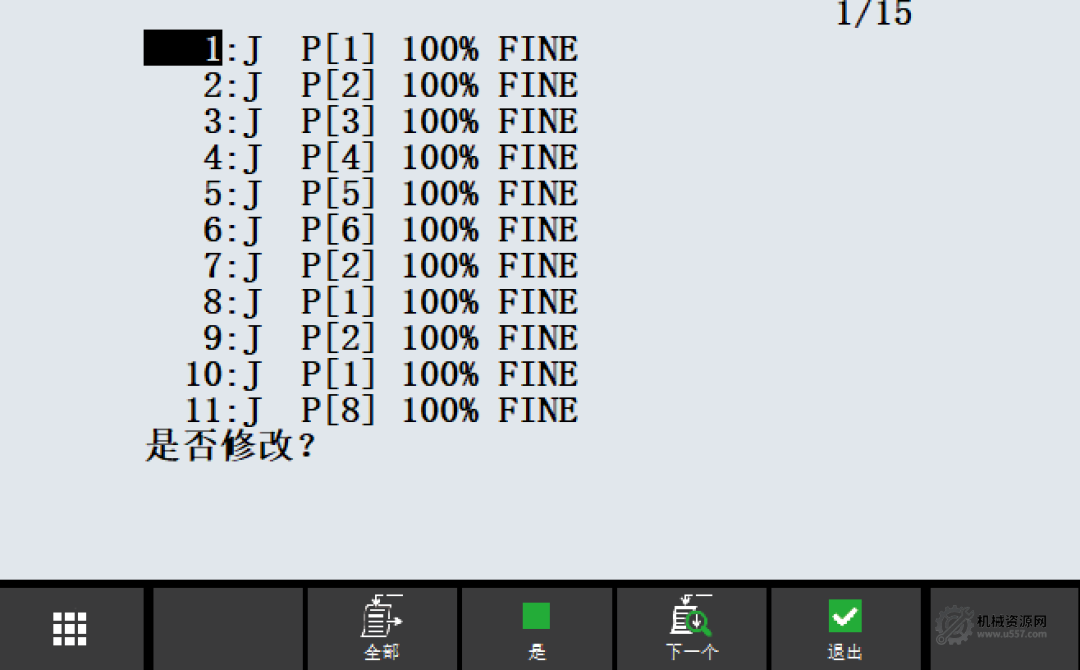

如提示，菜单栏选择“全部”。

图片[12]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

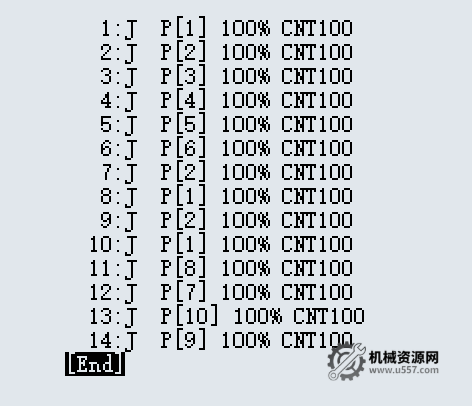

自动完成全部替换修改。

图片[13]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

演示二：如何批量添加动作附加指令？

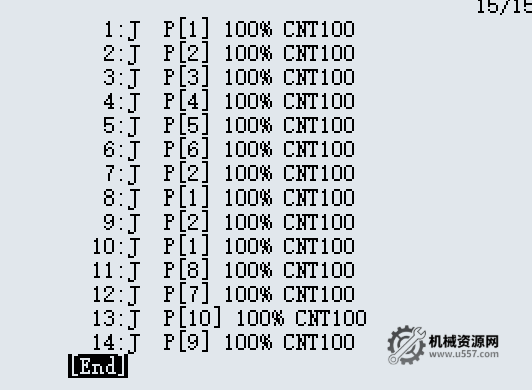

将下方轨迹程序，所有添加用户偏移指令。

图片[14]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

光标选择至程序首行。

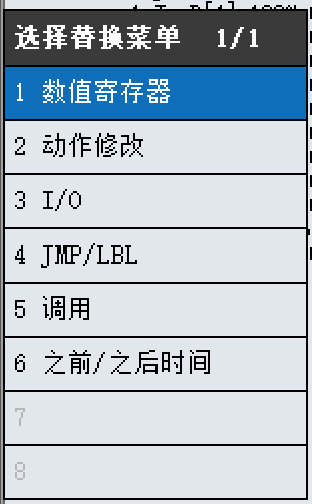

替换类目中选择“动作修改”-“插入选项”。

图片[15]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

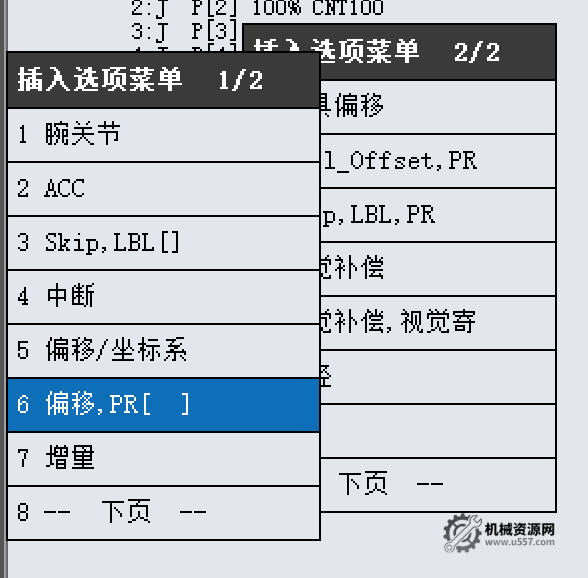

插入选项菜单，选择“偏移，PR[]”。

图片[16]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

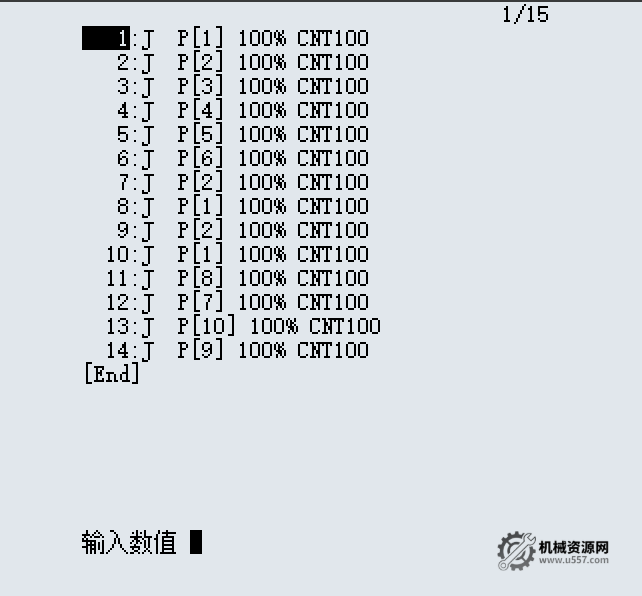

如提示，输入数值，即所用位置寄存器PR的编号，enter。例如输入1，即使用PR[1]。

图片[17]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

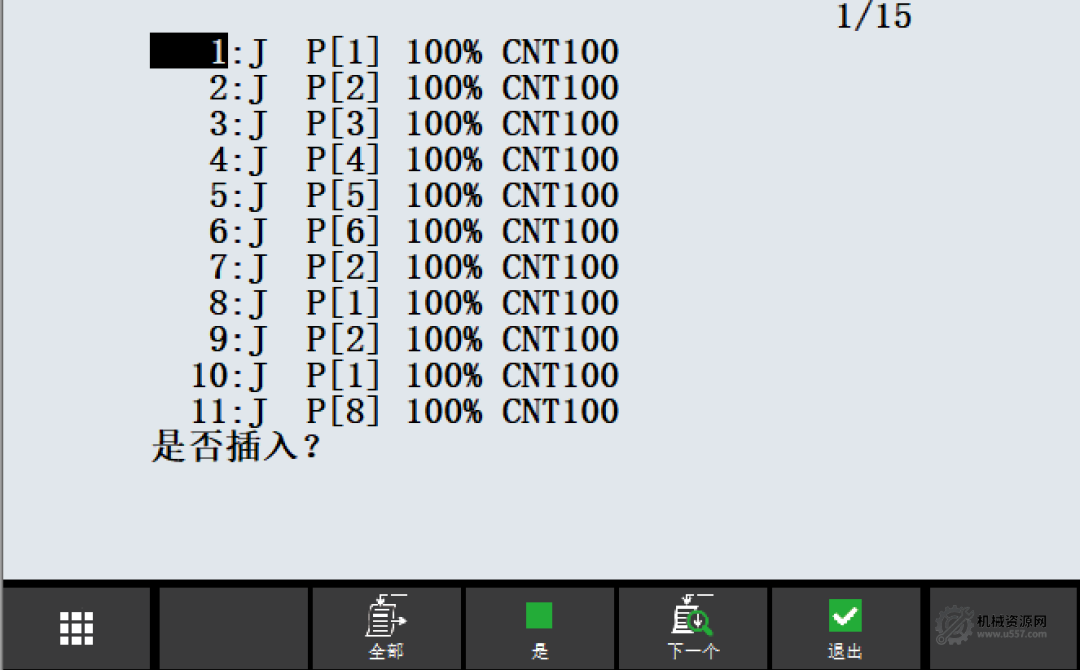

如提示，菜单栏选择“全部”。

图片[18]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

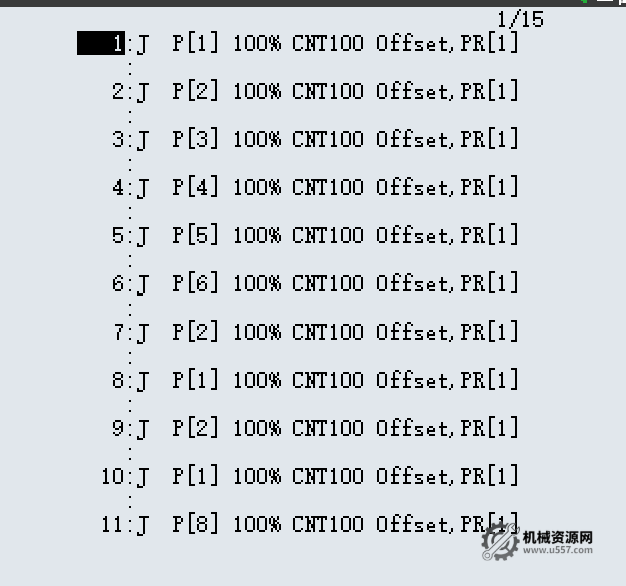

自动完成全部插入。

图片[19]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

演示三：如何批量删除动作附加指令？

将下方轨迹程序，所有删除用户偏移指令。

图片[20]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

光标选择至程序首行。

替换类目中选择“动作修改”-“去除选项”。

图片[21]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

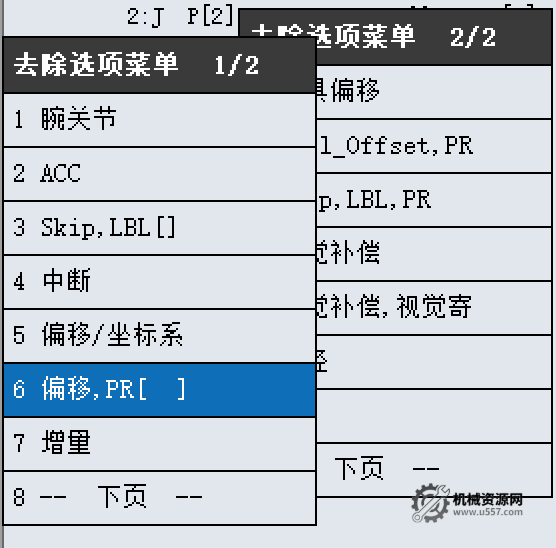

去除选项菜单，选择“偏移，PR[]”。

图片[22]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

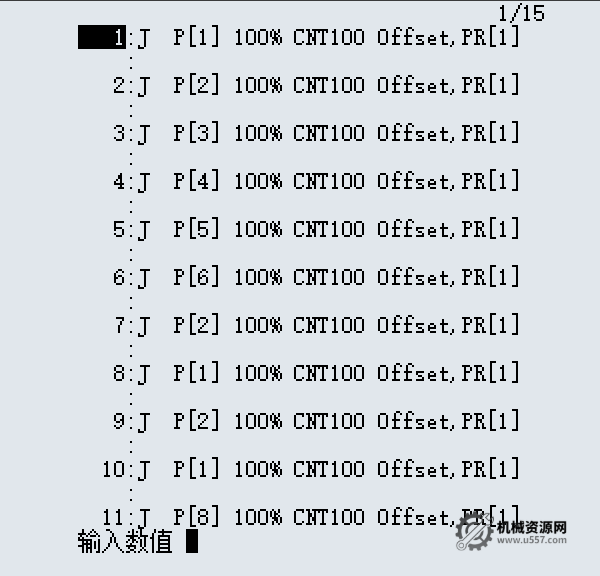

如提示，输入数值，即所用位置寄存器PR的编号，enter。例如输入1，即使用PR[1]。

图片[23]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

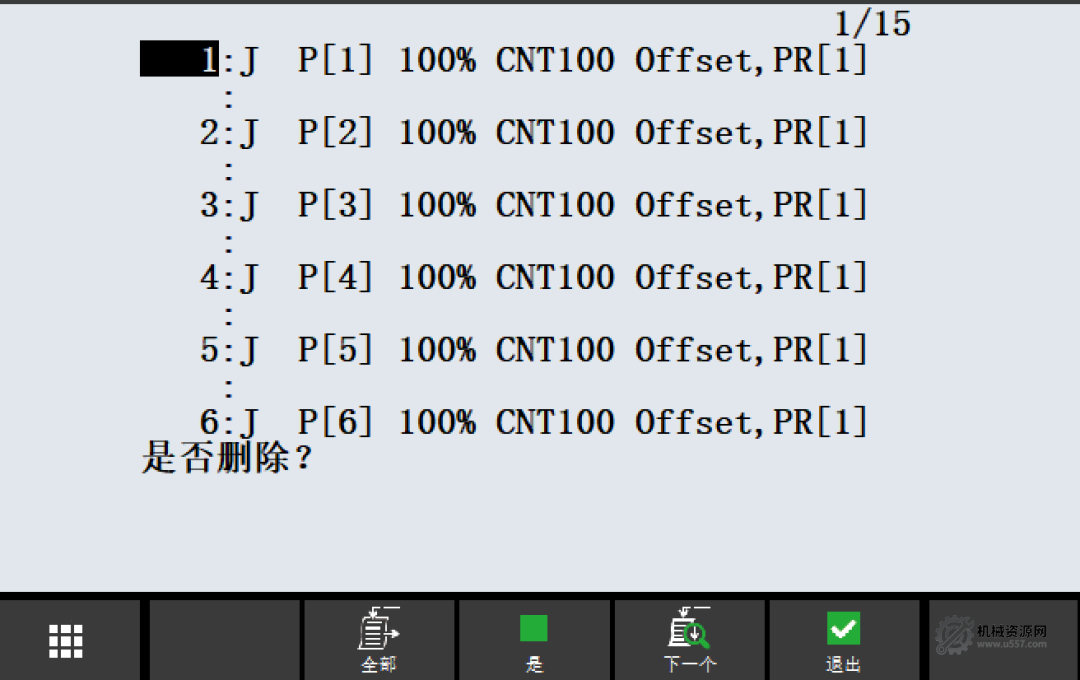

如提示，菜单栏选择“全部”。

图片[24]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

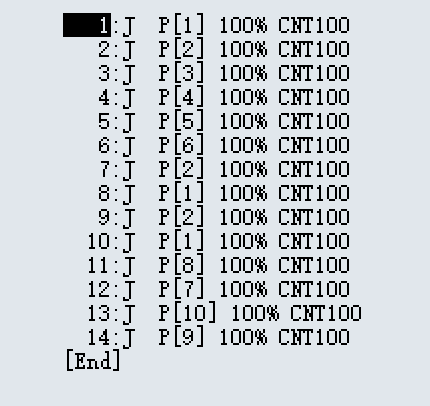

自动完成全部删除。

图片[25]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

（六）变更编号

功能：改变轨迹P点编号，按升序排列。

此操作过程中，光标位置可任意。

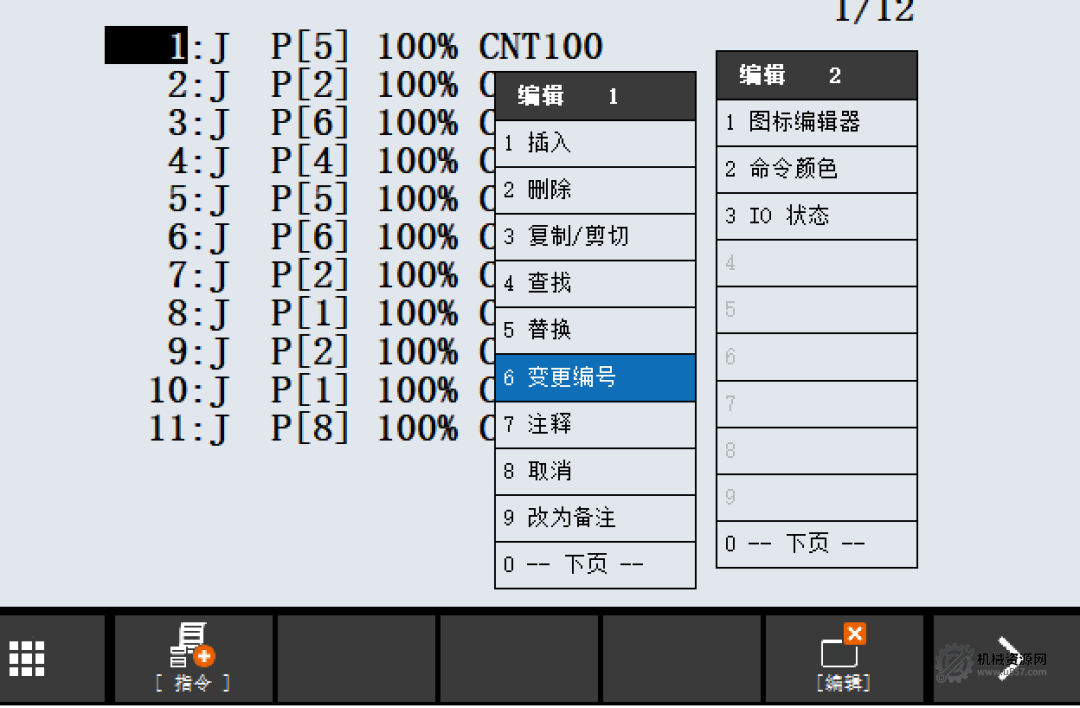

编辑-变更编号。

图片[26]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

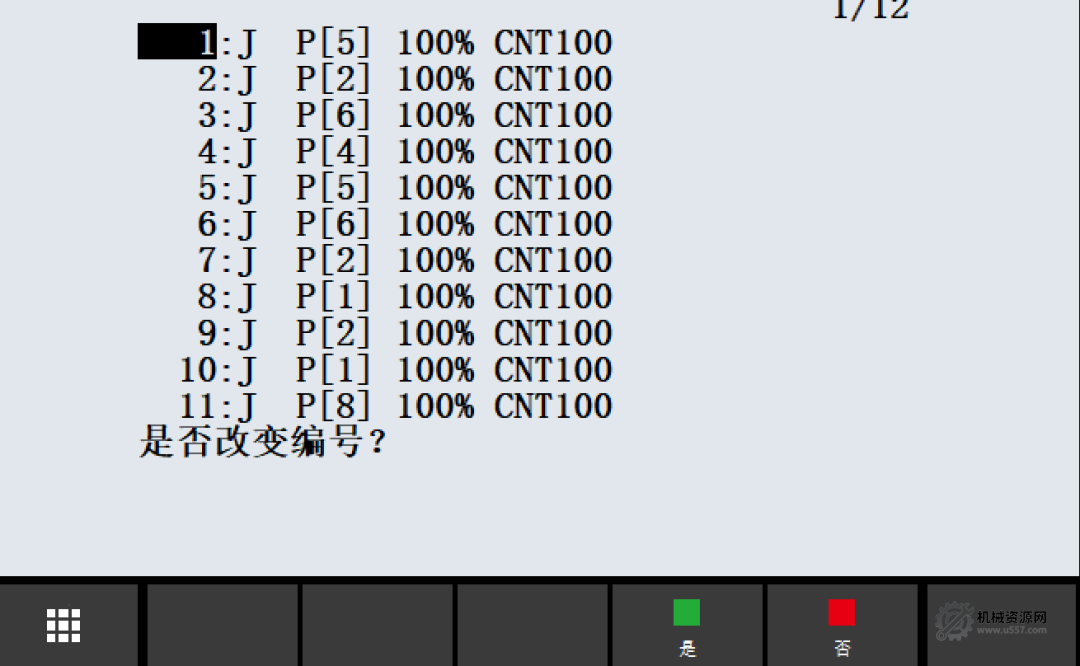

如提示，菜单栏选择“是”。

图片[27]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网

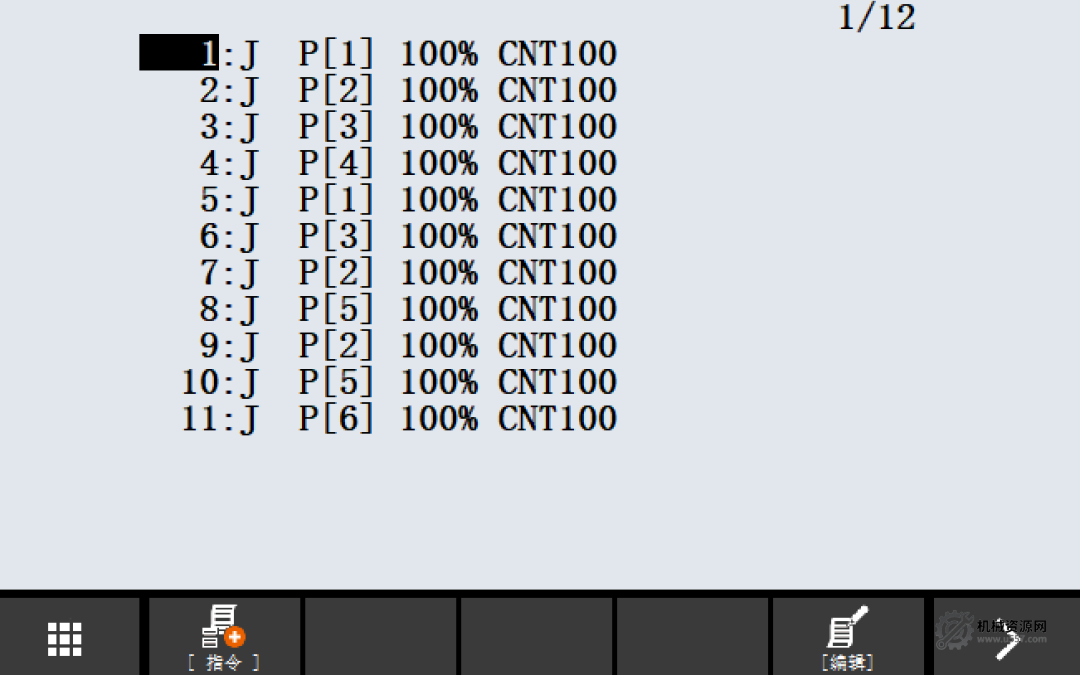

自动完成P点编号变更。

图片[28]-FANUC程序编辑操作（二）：查找、替换与变更编号功能详解-机械资源网
