深腔加工，尤其是零件壁厚或深度变化大的异形件，对咱们搞加工的来说，是个老生常谈又不得不重视的难题。多少次，图纸一拿到手，咱们师傅们首先想的不是怎么加工，而是这刀具下得去下不去，刀柄会不会碰壁，毛坯余量怎么清最安全。这文章啊，就是咱们用UG（NX）做前期工艺规划，解决这种深腔干涉问题的经验总结。从三维建模阶段就介入，通过巧妙构造辅助几何体，比如延伸面、加厚区域，把那些看着棘手的“死角”变成可安全下刀的“活口”，避免刀柄与工件或毛坯的意外碰撞。这不光能保证加工质量，还能减少非标刀具的磨制需求，提高加工效率，延长刀具寿命，说白了，就是要把问题解决在编程和上机之前，把风险降到最低。

项目背景与零件特性

咱们今天就拿一个典型的异形深腔件来聊聊。这个零件啊，你看它外形不规则，内部又有一块深度不小的区域需要精加工。图纸要求高，材料呢，假如是咱们常碰到的高强度铝合金或者更难缠的钛合金，那加工难度就又上了一个台阶。这种零件的特点就是，很多加工区域，尤其是侧壁和底部连接处，空间狭小，普通长度的刀具够不着，长刀具呢，刀柄又很容易在加工过程中和零件上部或者毛坯的台阶发生干涉，一不小心就是废件，甚至伤机床、伤人。这就要求咱们在UG里面做刀路规划时，必须把这些潜在的碰撞风险提前预判出来，并且找到可靠的解决方案。咱们得从源头解决问题，而不是等出了事再去补救。

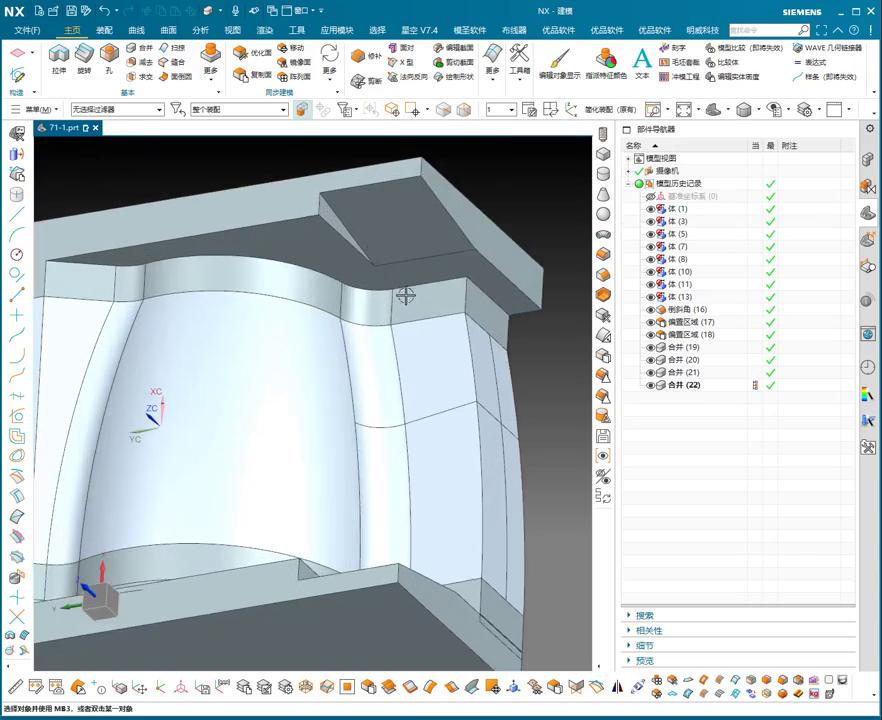

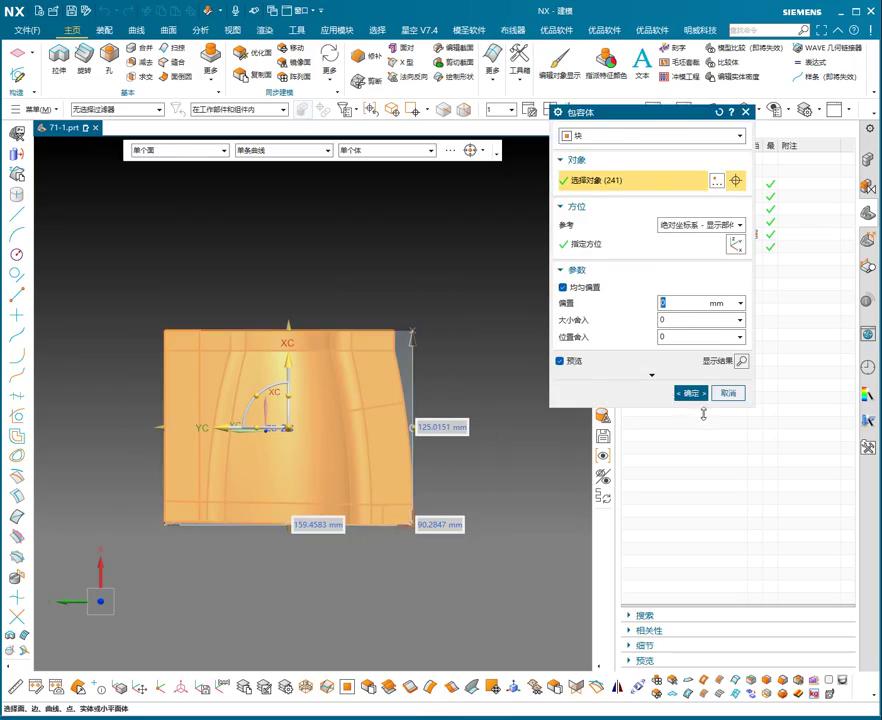

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

针对这类深腔件，常规的粗加工后，到了精加工阶段，刀具的选择和刀路的生成就成了关键。通常我们会先进行整体粗加工，去除大部分余量。接着，在精加工之前，就需要利用UG的强大建模功能，进行“工艺优化”了。最常用的方法，就是针对那些刀柄容易干涉的区域，在UG里创建临时的辅助几何体。比方说，在要加工的深腔侧壁，如果上面还有未加工的毛坯台阶或零件特征，咱们就可以把这个侧壁往外“延伸”或者“加厚”一部分，形成一个临时的“避让区”。就像视频里师傅说的，利用“加厚曲面”或“延伸面”功能，把刀具下刀路径上的“障碍”暂时性地“撑开”，让刀具在下到深腔底部时，刀柄能有足够的空间活动，避免与原始零件或毛坯发生碰撞。这样一来，即使是使用标准长度的刀具，也能安全地完成深腔加工。等刀路生成并经过充分模拟验证无干涉后，咱们再把这些辅助几何体“撤销”或“删除”，或者在实际加工时直接忽略它们（因为它们是牺牲面）。最后，就可以用相对较短、刚性更好的刀具，在不担心碰撞的情况下，高效完成精加工，确保表面质量和尺寸精度。对于一些特殊的连接区域，我们甚至会做一些小的“斜角”或“圆角”过度，让刀具进出更顺畅，减少切削冲击。
