UG NX 1980 加工工艺实例课：72、第72节课_摸具类零件侧面打孔装夹方法讲解

咱们今天来聊聊加工中心上零件的装夹这回事儿。别老想着压板一压就完事儿，那活儿太糙，不适合所有情况，特别是那些对精度、表面要求极高的复杂模具件。材料金贵，工艺复杂，随便一夹可能就废了，那损失可不是闹着玩的。所以，咱们得学点巧劲儿。今天要讲的，就是一种利用零件上预留的工艺孔，穿根小棒，再配合压板固定的精密装夹方案。这法子，看着好像多了一步，但对于那些尺寸精度严苛、形状复杂，又要严防加工变形的零件，它能大大提高加工稳定性，保障最终产品质量，在南方的一些精密模具厂里头，可是玩儿得转溜，效果奇佳。

项目背景与零件特性

咱们今天拿个例子说说。你瞧，这是一个精密塑料模具的型芯，主要用于制造医疗器械的外壳。材料是预硬化的P20模具钢，虽然硬度不像钛合金那么高，但对表面光洁度和型腔精度要求极严，稍有偏差就是报废。零件尺寸不算大，但其内部有复杂的流道结构和深腔，外部还分布着多个配合孔和非对称的曲面。最要命的是，它在浇筑孔附近预留了两个Φ10mm的定位通孔，在实际加工时，这些孔位如何巧妙利用，直接关系到零件的稳定性和最终的精度，也决定了后续电火花加工的效率。如果只是简单地用压板四角一压，那些薄壁和复杂型腔区域很容易产生震动，甚至出现变形，更别提达到镜面级的抛光要求了。

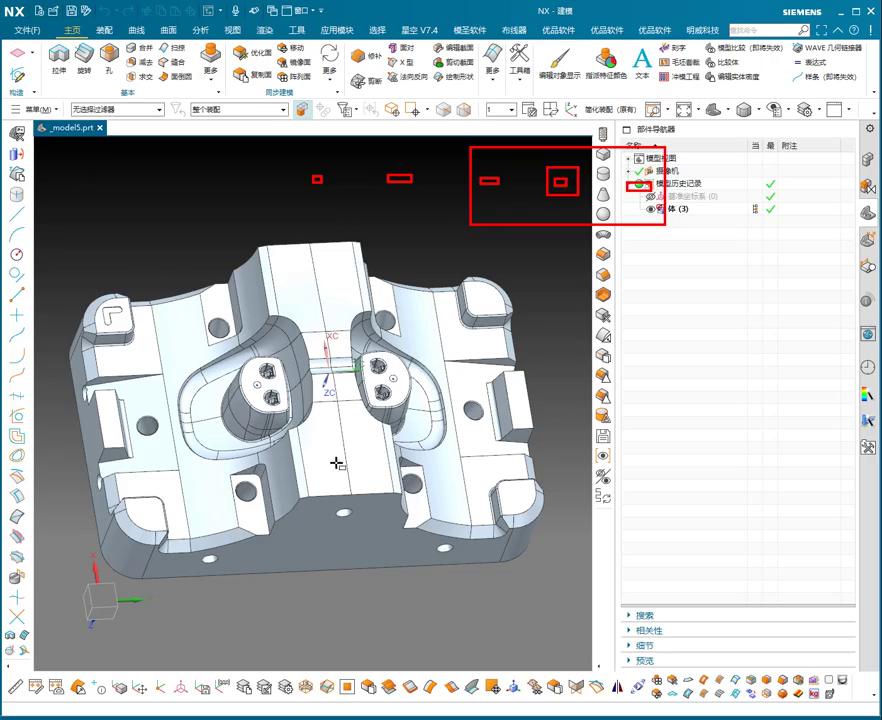

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

要干好这活儿，咱们得巧用零件上现成的条件。就像我说的，这个模具型芯不是有预留的Φ10mm定位通孔吗？咱们就利用这两个孔，穿上两根特制的“小棍儿”——也就是精密的圆柱销。这销子得根据孔径精磨，保证配合紧密，一头可以做成带肩的，方便后续压板固定。
首先，把设计好的专用底板固定在加工中心的台面上，底板上对应零件孔位的地方预先加工好两个销孔。然后，将两根“小棍儿”插入底板的销孔中，再把模具型芯的定位孔套在“小棍儿”上。这时候，零件就有了初步的精确定位。
接下来是压紧。咱们不是直接压零件主体，而是用压板压住那两根“小棍儿”的肩部或者加个垫块，同时再在零件的非关键区域，比如底部的厚实边角，轻轻地用压板辅助压紧。这样一来，零件不仅被“小棍儿”轴向、径向双重锁死了，还能通过底部压板增加整体刚性。这种装夹方式，最大的好处是受力均匀，零件不易变形，而且加工空间开放，铣刀可以畅通无阻地进行切削。
在UG（NX）里面做编程时，这种装夹方案的优势就体现出来了。我可以基于实际的装夹模型，在UG里进行高精度的复杂曲面建模，然后直接进行五轴联动刀路编程。针对薄壁和深腔，我可以优化刀具路径，确保刀具以最小的悬伸和最佳的切入角进行切削，最大限度地减少震动和切削热。比如，我可以通过倾斜刀具，用刀具侧刃而非刀尖进行加工，来延长刀具寿命并提高表面质量。甚至，为了避免空刀浪费时间，我会在UG里精确模拟刀路，提前识别并优化所有非切削路径，让机器把每一分钟都用在刀刃上。对于P20模具钢这种材料，我还会考虑切削液的选用，以及刀具的刃磨角度，确保加工出来的型腔既精准又光亮，为后续的抛光和电火花工艺打下坚实基础。

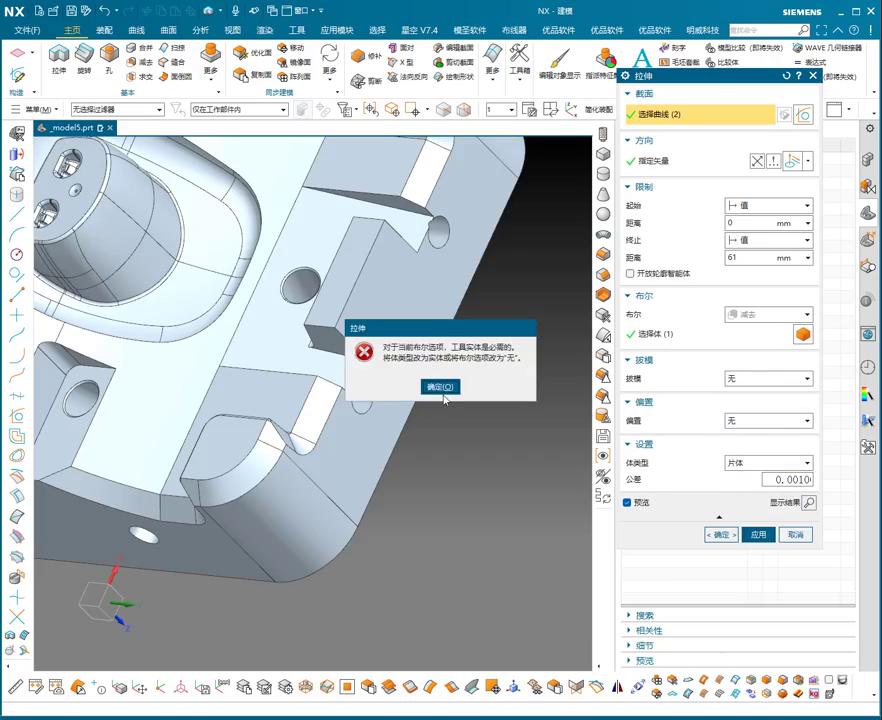

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 定位销的精度与配合： 小伙子，这“小棍儿”——定位销的精度是关键中的关键。它跟零件的孔要是配合不严，那定位就没了意义，零件还是会晃。所以，销子得精磨，孔也得清爽，不能有毛刺、油污。
2. 压紧力道的控制： 别看是辅助压板，但力道不对照样出问题。压得太死，零件应力集中，加工完放松应力就变形；压得太松，振动就大，刀具磨损快，表面质量也差。这是个经验活，要多摸索，多观察切削情况，力求四两拨千斤的平衡。
3. UG刀路模拟的活用： 别以为UG编好程序就万事大吉，加工前一定要在UG里多模拟几遍。特别是五轴联动，要检查刀具路径有没有干涉，有没有不必要的空刀，甚至要预判切削力方向对装夹稳定性的影响。多花点时间在虚拟环境里“犯错”，总比在机床上真金白银地报废零件强百倍。
