UG NX 1980 加工工艺实例课：石墨零部件工艺规程介绍讲解

本篇文章详细阐述了UG NX 1980加工工艺实例课程中关于石墨零部件工艺规程的制定与管理。作为CNC加工与UG编程专家，我们将深入探讨工艺规程的封面信息填写、刀具清单的创建、加工工序的详细流程、以及图纸与夹具在石墨加工中的应用，特别强调石墨材料加工的特殊注意事项，以期为实际生产提供可靠的技术指导。

石墨零部件工艺规程详解

1. 工艺规程封面信息填写

工艺规程的制定始于封面信息的准确录入。在UG NX的工艺规程模板中，首页承载了公司名称、项目名称、零件名称、材料、数量等核心信息。其关键在于很多信息具有联动性，一旦在首页填写正确，后续相关页面会实现自动更新，极大地提高了效率并减少了错误。例如，当在首页的项目栏中填写“石墨”或具体的零件名称（如“项目零件”）后，后续页面中引用的该项目信息也将自动更新。若某些字段未自动联动，则需要手动通过单元格引用（例如：`=首页!$A$1`）的方式，确保所有相关数据保持一致，这是保证整个工艺规程准确性的基础。

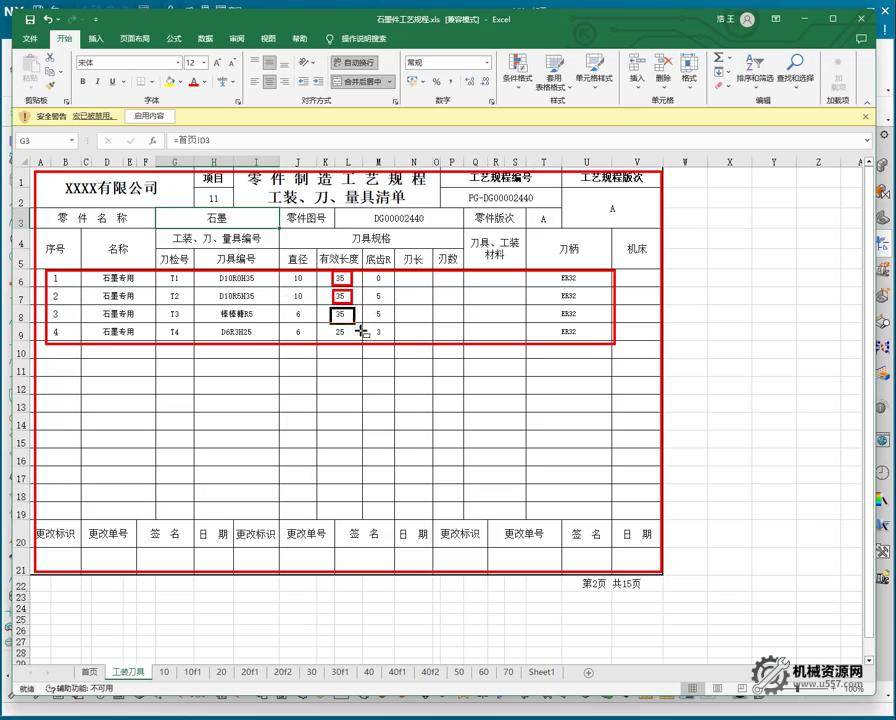

2. 刀具清单的创建与管理

刀具清单是加工工艺规程中不可或缺的部分，它详细记录了加工所需的所有刀具信息。对于石墨零部件的加工，刀具的选择与参数设定尤为关键。清单应包括刀具编号（如T1、T2等）、刀具名称（如立铣刀）、刀具直径（D20）、有效长度（H35）和刀柄类型等。其中，刀具的有效长度是需要特别关注的参数，它直接影响加工深度和是否会发生干涉。由于石墨材料的特殊性，通常选用PCD或金刚石涂层刀具，以提高耐磨性和加工效率。确保刀具清单的完整性和参数的准确性，是实现高效稳定加工的前提。

3. 加工工序流程与关键点

石墨零部件的加工流程通常包含下料、粗加工、半精加工、精加工和检验等环节。每一个环节都有其特定的工步说明和要求。

切削参数与注意事项

石墨材料的加工有其独特之处。在加工过程中，严禁使用切削液或鼓风进行冷却，因为切削液会污染石墨材料并影响其性能，而鼓风则会吹散大量石墨粉尘。正确的做法是使用工业吸尘器（如湿式吸尘器）实时抽取加工过程中产生的石墨粉尘，以确保工作环境的清洁和操作人员的健康。此外，操作人员必须佩戴防护面具及其他个人防护用品，以避免吸入粉尘或受到其他伤害。

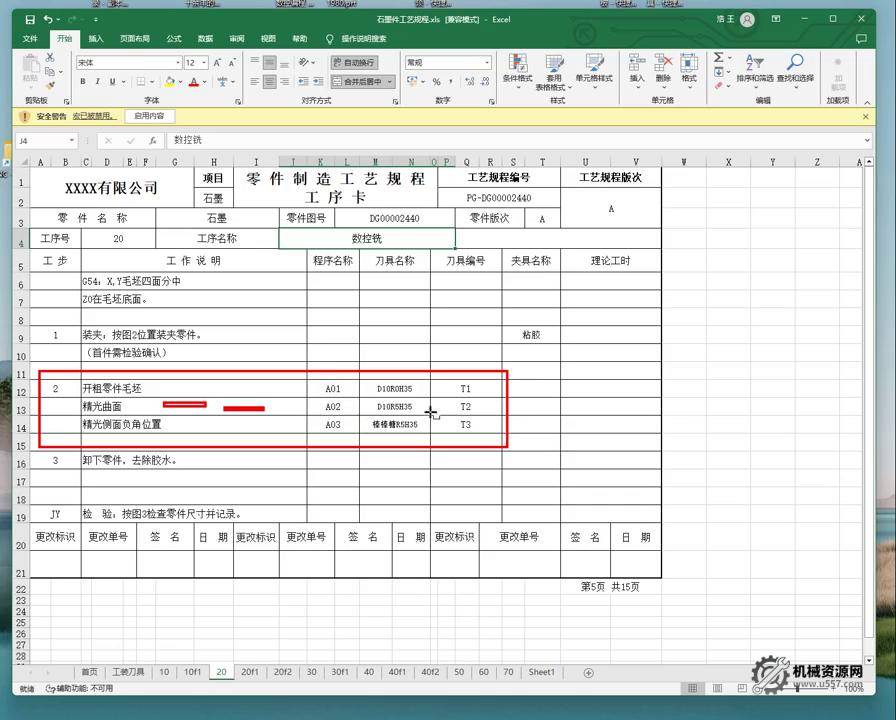

加工阶段与检验标准

加工工序会根据不同的加工阶段进行划分，例如20工序为粗铣（粗加工），30工序为半精铣（半精加工），40工序为精铣（精加工）。每个阶段完成后都需要进行相应的尺寸检验。例如，粗加工完成后，依据“图1”所示尺寸进行检验；半精加工后，根据“图3”的尺寸要求进行检验并记录；最终成品检验则对照“图3”的尺寸进行全面确认。这种分阶段检验的方法有助于及时发现并修正加工误差，确保最终产品的质量。

4. 图纸与夹具的应用

图纸是指导加工和检验的灵魂，而夹具则是保证加工精度的关键。

图纸的引导作用

在整个工艺流程中，图纸（如图1、图2、图3、图4）扮演着至关重要的角色。例如，“下料”工序需要参照“图1”进行尺寸校核；“粗加工”的装夹方式和位置参照“图2”；“检验”环节则依据“图3”或“图4”来核对各项尺寸。图纸的清晰度和准确性直接影响到加工的效率和产品质量。

石墨加工的专用夹具

针对石墨材料的加工特性，本案例中采用了特殊的“沾胶夹具”方式。这种夹具通过使用粘胶将石墨零件固定在工装板上，从而实现稳定装夹。具体操作是，在工装板上放置待加工的零件，然后在零件四周贴上预制好的垫块（如20mm x 10mm x 4mm），并在垫块与零件之间涂抹粘胶，待粘胶固化后即可进行加工。这种方法避免了传统夹具对石墨零件可能造成的应力集中和损伤，同时保证了加工的稳定性。装夹完成后，需要按照“图2”所示的装夹位置进行检验确认。

本节避坑总结

1. 石墨加工特性： 严禁使用切削液及吹气冷却，务必配备工业吸尘器和防护面具，以应对石墨粉尘，确保加工质量和操作者安全。切勿忽视粉尘对设备和人员的潜在危害。
2. 工艺规程联动： 首页信息的准确填写至关重要，它能自动联动后续页面的相关数据。若自动联动失效，务必通过公式引用（如 `=首页!A1`）确保数据一致性，避免因信息不一致导致的加工错误或返工。
3. 刀具参数精准： 刀具清单中“有效长度”（H值）等关键参数必须精准填写，这是避免刀具干涉、确保加工深度的前提。对于石墨加工，选择金刚石或PCD涂层刀具，并根据加工工序严格匹配刀具类型（如D20立铣刀用于粗加工，D10球刀用于精加工），以达到最佳加工效果。
