UG NX 1980 加工工艺实例课：30、案例、零部件加工3序工艺讲解

引言：零件分析与工艺概述

本节课程的核心是针对一个复杂的铝制零件进行CNC加工工艺的规划和UG NX编程。该零件具有特殊的整体形状，我们需要通过多步加工来完成其完整形态。我们将采用三序加工的策略，即分三个主要阶段完成所有加工任务。首先，对零件的几何特征进行初步分析，以识别潜在的加工难点，如倒扣面、斜面等，为后续的工艺路线制定奠定基础。

零件几何特征详细分析

在开始具体的加工策略制定之前，我们首先利用UG NX的测量工具对零件的尺寸和几何特征进行全面分析。
我们首先检查零件的整体尺寸和各个面的角度。值得注意的是，在分析过程中发现某些区域存在非常细微的斜度或倒扣面。对于这些角度极小（如在几度范围内）的倒扣面或斜面，如果它们是由于建模误差或不影响最终功能，在实际加工中可以考虑忽略或通过特定的刀具（如T型刀）一次性加工，而不是为每个微小角度都单独规划复杂的刀路。这需要基于经验和与客户沟通后的判断。
分析还包括确定加工基准面和潜在的夹持区域。通过视图切换和测量，确认哪些面是平坦的、哪些是曲面，以及是否存在需要特殊处理的结构，如深孔、薄壁等。这些信息对于后续的刀具选择、切削参数设定和夹具设计至关重要。

毛坯定义与加工区域划分

精确定义毛坯是CNC加工的第一步，也是至关重要的一步。本案例中，初始毛坯的设定需要考虑到零件的整体尺寸，并预留足够的加工余量。
我们利用UG NX的强大建模功能来灵活调整毛坯形状。首先，通过“拉伸”和“裁剪”命令对初始毛坯进行粗略调整，使其与零件形状大致吻合。接着，利用“延伸面”功能，将部分加工面进行适当延伸。这一操作的目的是为刀具进出刀提供充足的空间，避免在切削过程中发生干涉，并确保精加工时能够完全去除余量，同时保持表面质量。

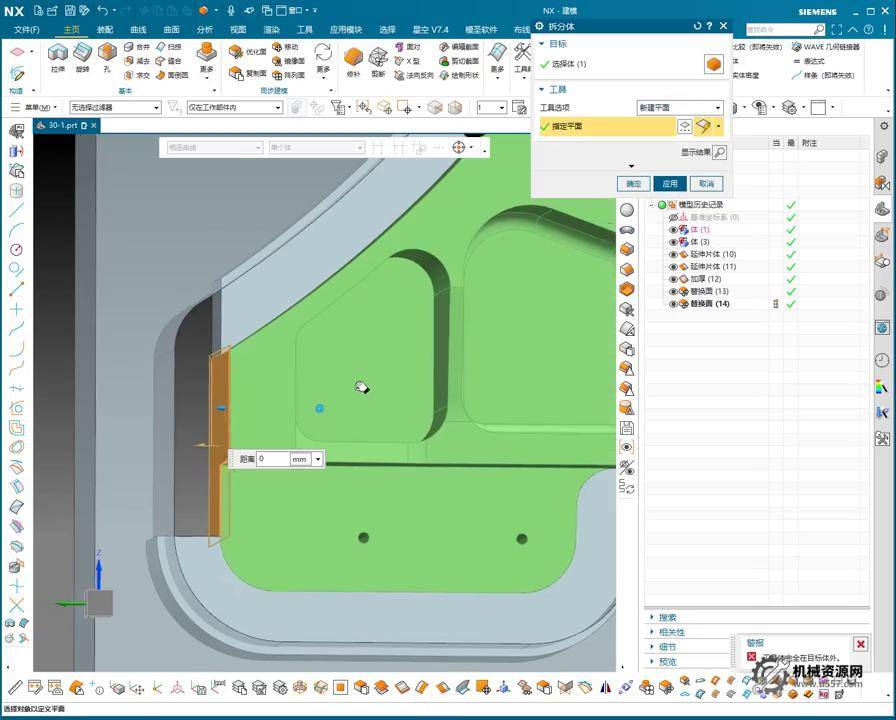

为了支持三序加工，可能需要通过“拆分体”和“合并体”操作，将毛坯分解成多个部分，或者组合辅助面来模拟不同加工阶段的毛坯状态。例如，在加工第一个面时，我们创建了一个包含所有必要余量的辅助体作为毛坯；在翻面加工第二个面时，则需根据第一个面已加工完成的状态，重新定义或调整毛坯体。这些细致的几何操作是确保多序加工顺利进行的关键。

三序加工策略详解

针对此铝制零件的复杂几何形状，我们设计了详细的三序加工工艺路线：

第一序加工 (Front Side Machining)

夹持方式：零件将被稳固夹持在工作台上，确保正面朝上。
加工内容：
外框粗加工：使用合适的铣刀对零件的外轮廓进行粗加工，去除大部分余量。
内部区域粗加工：对零件内部的型腔或特定区域进行粗加工，为后续的精加工做好准备。
注意事项：确保刀具路径合理，避免碰撞，并控制好切削余量。

第二序加工 (Back Side Machining)

翻面夹持：在完成第一序加工后，零件需要翻面并重新夹持。此时夹持的基准面应是第一序加工完成的精基准面，以保证定位精度。
加工内容：
背面粗加工：对零件翻面后的区域进行粗加工。
孔的加工：根据设计要求，钻削或铣削出所有的孔。
精加工：对该面的所有特征进行精加工，达到尺寸和表面质量要求。

第三序加工 (Finishing Sloped/Complex Features)

重新夹持：根据零件形状和剩余待加工特征，可能需要再次调整夹具或使用特殊夹具。
加工内容：
斜面和曲面加工：重点处理零件上的斜面、曲面或其他复杂几何特征，通常会采用“爬面”或三轴、五轴联动加工策略，以保证加工精度和表面光洁度。
倒角和去毛刺：完成所有必要的倒角处理和毛刺去除，使零件符合最终的质量标准。
注意事项：对于复杂特征的加工，需要选择合适的刀具类型、刀具路径和切削参数，以避免振动、刀具磨损过快或加工质量不佳的问题。

加工过程中的细节优化与检查

在整个UG NX编程过程中，持续的优化和检查是必不可少的。
我们反复检查各序加工之间的过渡区域，确保材料的连续性和加工的平滑性。对于零件边缘和内外角的处理，需要根据图纸要求添加适当的圆角或倒角，这不仅能提高零件的强度，也能提升装配性能和安全性。
每次刀路生成后，都应利用UG NX的仿真功能进行严格验证，检查是否存在过切、欠切、空刀或刀具干涉等问题。这有助于在实际加工前发现并修正潜在错误，降低废品率。
此外，本文强调了工艺规划的灵活性。虽然提供了一种详细的三序加工方案，但UG NX的强大功能允许用户根据实际机床、刀具和生产条件，探索并采用多种不同的加工方法。只要最终能够高效、精确地加工出合格零件，都是可行的方案。

本节避坑总结

1. 细微角度的处理决策: 在UG NX中对零件进行几何分析时，尤其是遇到图纸上显示为极小角度的面（如几度甚至更小），应仔细判断其来源和对功能的影响。若这些细微角度很可能是建模误差或不影响零件性能，可以考虑在CAM编程时将其视为平面进行简化处理，或通过合适的刀具（如T型刀、球头刀）一次性加工，避免为之设计过于复杂的刀路，从而提高编程效率和加工稳定性。
2. 毛坯及加工边界的精确操作: 在进行多序加工时，精确定义每一步的毛坯形状和加工边界至关重要。利用UG NX的“延伸面”功能，合理延伸加工面，可以为刀具提供足够的进退刀空间，有效防止刀具与未加工区域干涉、过切或欠切，确保加工的完整性。同时，通过“拆分体”和“合并体”等工具辅助创建各序的毛坯体，有助于清晰规划加工路径和验证刀具轨迹。
3. 多序加工的夹持与基准规划: 对于需要翻面或多角度加工的零件，必须在工艺规划初期就明确各序的夹持方案和定位基准。选择稳固且易于重复定位的夹持方式，并确保不同加工序之间的基准统一或有明确的转换关系，是保证零件加工精度和避免累计误差的关键。例如，在第二序翻面加工时，应将第一序已加工完成的精基准面作为新的定位基准面。
