UG NX 1980 加工工艺实例课：92、第92节课_铸件类毛坯创建方法讲解

这活儿啊，别看只是个毛坯定义，里头的门道可不少。尤其咱们搞机械加工的，第一步把毛坯搞清楚，那就等于是给后面所有的工序打地基。一个合格的毛坯模型，不光要能体现出你零件的最终形状，更重要的是要准确反映出铸造、锻造或者预加工后它到底长啥样，哪些面要多留点肉，哪些面可以少点。这不光关系到我们粗加工的效率、刀具的寿命，还直接影响到材料的利用率和成本。特别是那些复杂曲面、特殊材料的零件，或者中间要经过热处理、时效等工序的，毛坯留量不对，后面就容易出大问题，轻则返修，重则报废。所以啊，小伙子们，别小瞧这步，细节都在这里头呢，今天我就跟大家伙儿捋捋这事儿。

项目背景与零件特性

复杂的航天部件，精度和材料是关键

咱们今天拿这个航天器上的结构件举例吧，材料用的是高强度钛合金。这玩意儿可不比普通的铝件，强度高、韧性好，但同时加工难度大，对切削力、散热和刀具磨损都特别敏感。这个零件的特点是内外侧都有大量复杂曲面，而且公差要求非常严苛。更麻烦的是，粗加工之后还得进行热处理，以消除内应力、稳定尺寸。这就要求我们在粗加工前定义毛坯时，必须充分考虑热处理可能带来的变形，留足足够的加工余量，为精加工留出修正空间。零件有些区域是锻造件的原始表面，有些区域则需要进行大余量切削，还有一些是需要高精度形位公差的光面。单一的毛坯定义方式是行不通的，得因地制宜。

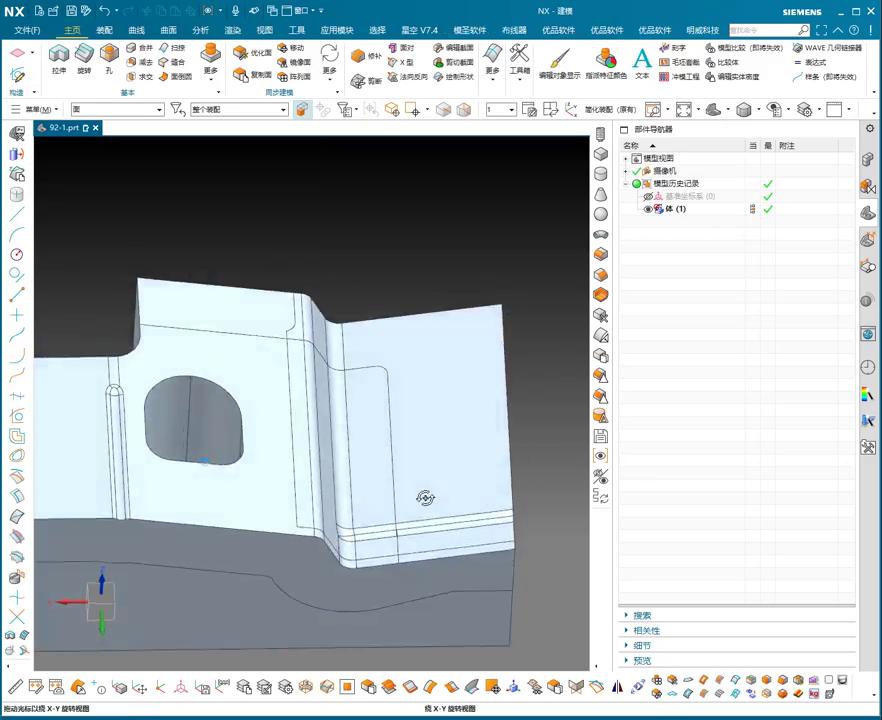

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

UG巧设毛坯，步步为营

首先，咱们拿到零件的成品三维模型。传统的做法，要么就是画一个方方正正的立方体毛坯，要么就是把零件整体偏移一个固定厚度。但对于像这个钛合金结构件这样的复杂玩意儿，这些办法都太粗糙了。UG（NX）里头有个“加厚”功能，是咱们定义毛坯的好帮手。我们可以选择性地对零件上需要加工的那些面进行“加厚”处理，也就是沿面的法线方向往外偏移一个数值，这就是我们留的加工余量。比如，那些要进行大余量粗加工的区域，我们可以偏个3毫米甚至5毫米；而有些锻造面已经很接近最终尺寸了，或者不打算加工的，那就不加厚或者少加厚。

遇到像这种曲面多、结构复杂的零件，我通常会先将整个零件复制一份，然后利用UG的“加厚”（Offset Surface）命令，对需要留余量的面进行逐一选择和偏置。这个偏置量，可不是瞎给的，得根据材料特性、刀具磨损、后续工序（比如热处理变形量）以及最终的加工精度来定。比如，钛合金粗加工，为了减少热量积累和刀具磨损，单边余量可能需要给到3-5毫米，甚至更多。而对于热处理可能引起的翘曲变形，我们也要在易变形区域预留额外的修正量。

毛坯定义好之后，接下来就是数控编程了。在UG CAM里，选择我们刚刚用“加厚”功能生成的这个带余量的实体作为“毛坯模型”，而原始的成品模型作为“零件模型”。这样，系统就会自动计算出刀具需要移除的材料范围。生成刀路时，比如粗铣工序，我们就可以用五轴联动或者三轴粗加工刀路，根据毛坯模型来优化刀具路径，确保高效、安全地去除大部分余量，同时避免空刀浪费时间。整个过程都会在UG里进行模拟仿真，确保刀具路径合理，没有过切欠切，并且能直观地看到材料的去除过程，这可比凭空想象要靠谱得多。

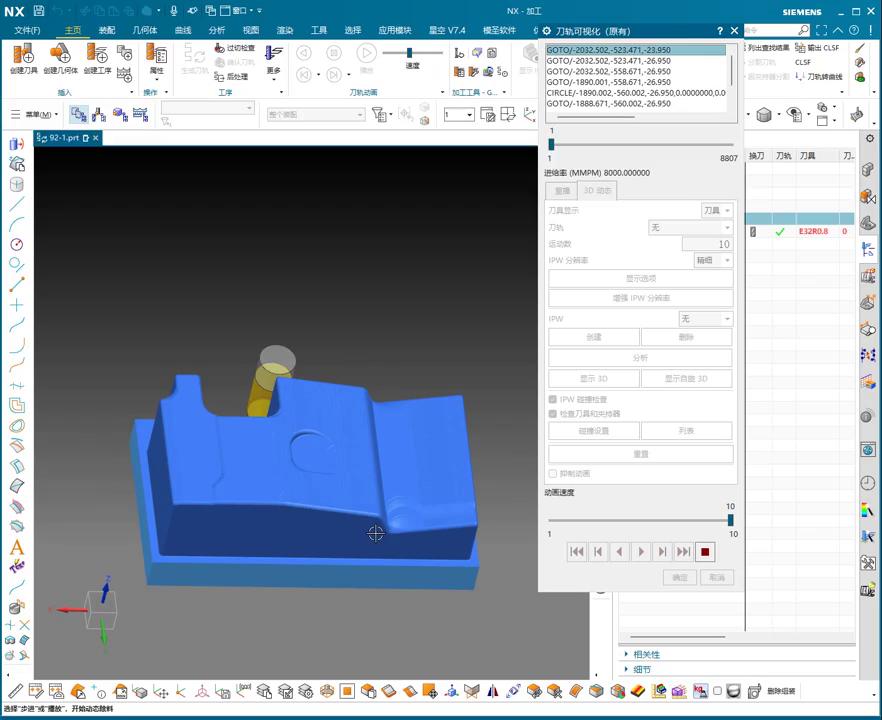

老师傅实操截图 – 核心工艺点解析

本节避坑总结

老师傅的经验之谈，听好了！

1. 毛坯余量，切莫一刀切

   小伙子们，记住了，不是所有面都得留一样的余量。有些铸锻件面精度尚可，或者设计上就是直接利用的，你硬给它偏个三五毫米，那是在白白浪费时间、浪费刀具寿命。要根据每个面的加工需求、材料特性、后续工艺（比如热处理）以及最终精度要求来精确设定，该多留的多留，该少留的少留。盲目求大，成本高，效率低；盲目求小，容易报废，悔之晚矣。

2. 热处理变形，务必提前考量

   尤其是咱们加工钛合金、高温合金这些特殊材料，或者要求尺寸稳定性的零件，粗加工后往往有热处理工序。热处理可不是闹着玩的，零件内应力一释放，就可能发生变形。如果毛坯余量没有把这块儿算进去，那热处理完，零件可能就达不到精加工要求了。所以，在毛坯定义阶段，要和工艺工程师多沟通，了解材料热处理后的变形规律，预留足够的修正余量。

3. UG功能灵活运用，别死板

   “加厚”功能确实好用，但也要灵活。如果零件是异形铸件，外面有不规则的飞边，你光用“加厚”可能就不够了。这时候可以考虑先用测量数据或者手工建模大致勾勒出铸件的实际外形，再与成品模型进行布尔运算，生成更真实的毛坯模型。又或者，某些区域为了避免干涉，需要通过“引导线加工”来限定边界，这就不是简单的偏置能解决的了。多尝试，多思考，总能找到最合适的办法。

本文关键词：UG建模, 五轴加工, 毛坯定义, 热处理变形, 非标刀具00:00
