这活儿啊，咱们今天要聊的，是个不折不扣的硬骨头——一个长条形的复杂连接件。它不仅尺寸长，有五百多毫米，而且型面复杂，特别是那些倒扣面和自由曲面，对精度和表面质量要求那是相当高。材料咱们就按航空常用的高强度铝合金7075-T6来算，这种料子加工时内应力大，容易变形。所以啊，从UG建模、五轴刀路编程，到刀具选择、工装夹具设计，再到热处理前的应力释放，每一步都得精打细算，步步为营。今天师傅就给你们捋一捋，这件活儿怎么从图纸变成实物，而且还得保证质量，少走弯路。

项目背景与零件特性

零件概述与材料选择

咱们手头这件，是个结构件，具体点说，是飞机上常用的一个连接件。它的特点，一是长度不短，近半米长，这就决定了它在加工过程中对刚性要求极高；二是型面复杂，不光有平面和规则的曲面，还有不少带有倒扣角的自由曲面，传统三轴加工想一次到位，那是门儿都没有，必须得借助咱们五轴机床的优势。材料嘛，刚才说了，用的是7075-T6高强度铝合金。这材料强度高，重量轻，但加工起来脾气也大，尤其是内应力比较集中，稍不注意，加工完就给你“变脸”，尺寸全跑偏。所以，如何有效控制变形，是这次加工的重中之重。在UG里，咱们从拿到数模就开始分析，从宏观的尺寸特征到微观的几何细节，包括那些倒扣面、R角、槽深，都要在建模和编程阶段吃透。

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

多轴协同与精益求精

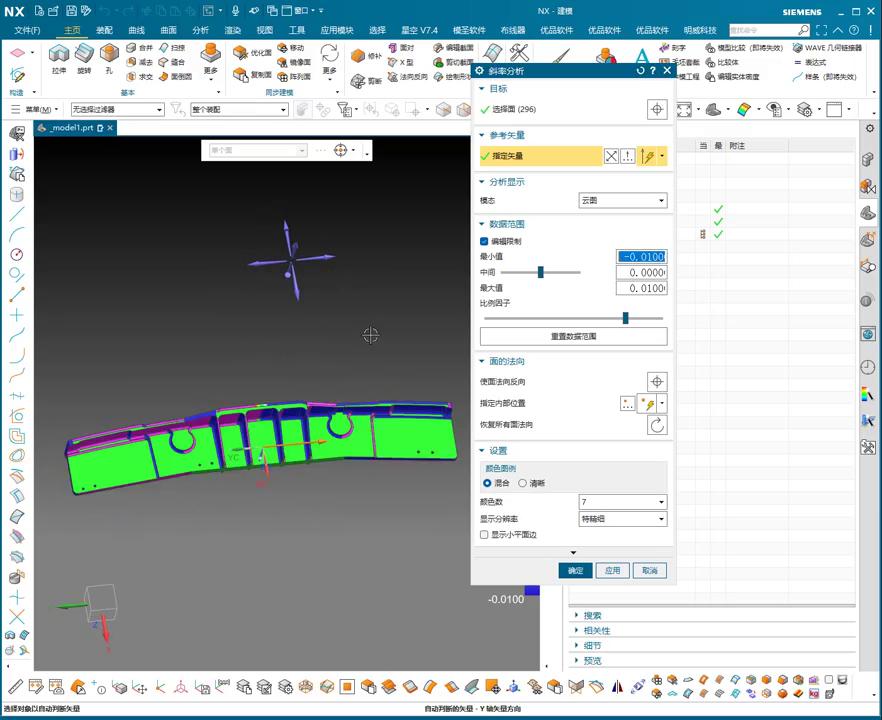

头一步，自然是在UG里进行数模分析，识别出所有关键特征和难点。对于这种长条且有复杂曲面的零件，首先要考虑的是工件的整体装夹方案。初期粗加工，咱们采用“正反面”定位，先加工一个基准面和部分特征，通过计算和预留加工余量，将工件的内应力释放一部分。UG的复杂曲面建模能力在这时候就派上用场了，我们会用它创建辅助面或延伸面，确保刀具能顺利切入切出，避免在工件表面留下刀痕。粗加工阶段，主要目的是快速去除大部分余量，刀具选择咱们会用大切深、高进给的立铣刀，配合UG的型腔铣或自适应铣削策略，最大限度提高效率。切削参数得兼顾吃刀量和切削力，不能让工件产生过大震动。

接下来是半精加工和精加工。那些“倒扣面”和自由曲面，就得咱们的五轴联动大显身手了。在UG里，我会用到“变向铣”、“流线驱动”等高级五轴加工功能，通过优化刀轴矢量，让刀具以最佳角度接触工件，既能保证切削力平稳，又能获得良好的表面质量。比如，对于深腔或者狭窄的倒扣区域，我会选择小直径球头铣刀，并利用刀具的侧刃进行切削，减少刀具悬伸，提高刚性。对于材料的变形问题，咱们会在粗加工完成后，进行一次时效处理或者震动时效，释放大部分残余应力，然后再进行后续的精加工。工装夹具也得讲究，不能夹得太死导致新的应力集中，但又必须保证足够的夹持力防止工件在加工中松动。整个过程，UG的刀路仿真和碰撞检查是必不可少的，确保每一步刀路都安全可靠，没有过切或欠切。最后，对所有加工完成的特征进行严格测量，确保符合图纸要求。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 材料变形控制是核心： 对于高强度铝合金这类内应力大的材料，必须在粗加工后预留足够的应力释放环节，例如时效处理，否则精加工再高超也白搭。夹具设计要避免过度刚性夹持，以免引入新的应力。
2. 五轴刀路优化是关键： 复杂曲面和倒扣面的加工，不能简单套用默认刀路。要熟练运用UG的五轴刀轴控制功能，通过调整刀具倾角、引导角，以及选择合适的切削策略，既能保证切削效率，又能提升表面质量和刀具寿命，同时最大限度减少空刀，提高整体加工效率。
3. 工装夹具需精细设计： 对于长细件，夹具必须具备足够的刚性来抵抗切削力，同时又不能在工件上产生过度局部应力导致变形。多点支撑、分步装夹、甚至定制真空吸盘等方案，都是保证加工精度的重要手段。
