UG NX 1980 加工工艺实例课：56、第五十六节课_案例、一板出24件零件分析讲解

这活儿看着简单，可要真想干漂亮，还得有点门道。咱们这次要加工的，不是单个零件，而是要在整块板料上排出24个一样的活件。这可不是编程切一切那么简单，里头学问大着呢。从UG里头怎么建模，怎么排布，再到刀路规划、工装夹具设计，还有材料特性，每一步都得想清楚。特别是在一张大板子上干活，怎么保证零件精度一致性，怎么减少材料变形，怎么省时间、省刀具，这都是老师傅要考虑的。不是说UG玩得溜就能行，手上没点真本事，心里没点数，光靠软件也白搭。干活，就是要吃透它，从头到尾都得有章法。

项目背景与零件特性

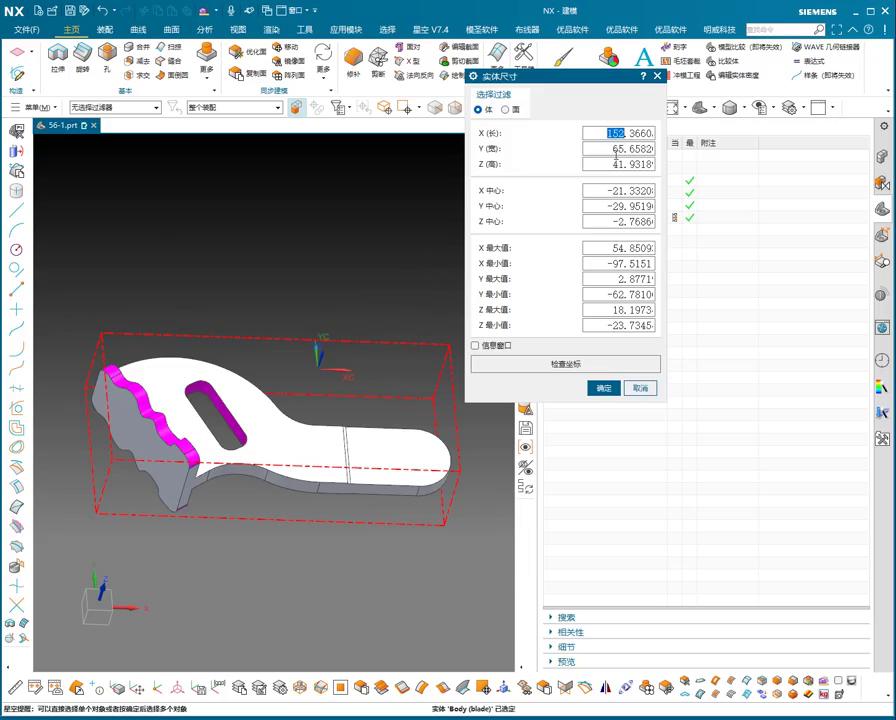

这次咱们要干的，是航空航天领域的一个小型结构件。材料是高强度铝合金7075，牌号特殊，强度高，但加工时内应力也大，容易变形。零件尺寸大概是长100多毫米，宽60多毫米，高40多毫米，看着不大，但细节不少。有几处复杂的自由曲面，弧度过渡要求很高，表面粗糙度RA0.8，还有一些深窄的筋位和倒角，公差更是到了0.01毫米。最关键的是，要在长1米2、宽800毫米的大板料上一次性加工出24个这样的零件。这就要求咱们在UG里做足文章，排布要科学，刀路要精细，还得考虑批量生产的效率和成本。单件加工，你可以随便怎么搞，但上到24件，而且是这种高精度的活儿，就得把控好每一道工序，从粗加工到精加工，都得是“稳”字当头。

详细加工工序讲解

前期规划与UG建模编程

小家伙们，这活儿拿到手，先别急着开工。咱得在UG里好好琢掇琢掇。首先，把24个零件模型按最优方式在大板料上排布好，尽量减少材料浪费，同时要留足切断余量和装夹余量。然后就是确定加工基准，一般我们会选择板料的公共基准。UG建模时，要确保曲面光顺，避免出现尖锐过渡。编程阶段，咱们得充分发挥UG五轴联动的优势。

粗加工

这块活的第一步，自然是开粗。用大直径的玉米铣刀，配合高效的等高切削，快速去除大部分余量。在UG里，咱们会用到“等高粗加工”或者“型腔铣”，但要注意，由于是7075这种内应力大的材料，不能一上来就猛啃。我会把粗加工的吃刀量分层，尤其是对深腔部分，要分多次下刀，并且采用相对平衡的刀路，比如螺旋下刀，避免单边切削过长导致应力释放不均。切削液要充足，带走热量，防止热变形。

半精加工与热处理预留

粗加工完，就要上中等直径的球头刀或牛鼻刀，对曲面进行半精加工。这时候，UG里的“随驱动体加工”或者“流线切削”就能派上大用场了，确保每条刀路之间过渡平顺，留下均匀的精加工余量。对于这种有热处理要求的材料，如果零件在后续需要热处理，我会根据经验，预留一定的热处理变形量，让精加工的最后一道工序来修正。这部分就需要特别精细，比如留0.1mm的余量，确保后续精加工有足够的材料去去除变形。

精加工与五轴联动

这是出精度的关键。针对复杂的自由曲面，UG的五轴联动编程是咱们的杀手锏。我会选择合适的球头刀或者弧形铣刀，采用“等参数线切削”或“投影曲线切削”，刀路要沿着曲面的自然走向，这样不仅表面质量好，也能延长刀具寿命。在UG里，要严格控制步距和切削方向，避免刀具在拐角处停留或急剧转向，生成无空刀、最优化路径。对于那些深窄的筋位，可能需要定制一些小直径的长柄刀，甚至要自己磨刀。这些非标刀具，不是买来就能用的，得根据实际加工情况，比如切削角度、排屑空间等，进行二次修磨，才能达到最佳效果。

细节加工与倒角

小特征比如小R角、倒角，要用更小的球头刀或倒角刀。UG的“倒角铣”功能很方便，但如果遇到R角非常小的位置，就得考虑定制的R刀。在编程时，尤其要注意避让和防止过切。

切断分离

24个零件在大板上加工完成主体后，最后一道工序就是切断分离。这块活，我会先用小直径的平底刀，比如D4或D2的刀具，在零件周围留下非常细小的连接筋（通常是0.5-1mm宽，0.2-0.5mm高），在UG里编程时要特别小心，确保刀具不会碰到已加工表面。切断后，零件通过这些细筋连着，可以防止掉落和二次装夹。最后，人工或者用简单的夹具，小心地把零件从大板上掰下来，再进行后续的打磨或去毛刺处理，把这些细筋去除掉。这样就能保证零件在整个加工过程中始终保持稳定，提高整体效率和精度。

本节避坑总结

1. 工装夹具是根基，绝不能含糊。 在大板料上加工多件，夹具必须稳固，既要保证零件不位移、不变形，又要方便装卸。最好设计带有防震块和多点支撑的组合夹具，避免因切削力或板料内应力释放导致零件颤动或变形。
2. 刀路优化是核心，UG仿真要做到位。 对于复杂曲面和多件排布，一定要在UG中进行完整的刀路仿真。检查刀具是否与夹具或已加工部分干涉，优化进给、转速，以及避免空刀，尤其要关注相邻零件之间的过渡和切断路径，确保无过切、无欠切。
3. 材料特性要吃透，加工策略跟着走。 比如7075铝合金，内应力大，热量控制是关键。粗加工时可分层、分面进行，平衡受力，防止变形。精加工时，切削液要足，切削量要小，甚至可以考虑在关键工序后进行一次去应力热处理，然后再进行最终精加工，这样能有效控制形变。
