UG NX 1980 加工工艺实例课：55、第五十五节课_案例、异形零件工艺讲解

小伙子们，今天咱聊聊加工这个异形件。这活儿可不简单，看着不起眼，但里面的门道多着呢。像这类高精度、几何形状复杂的零件，从毛坯到成品，每一步都得想清楚、做到位。咱们UG专家，不光要会建模，更得懂编程，尤其要琢磨怎么排刀路，把那些空刀给减下来，省时间省成本。材料特性，从铝合金到钛合金，脾气秉性各不相同，切削参数、热处理变形的预防，还有这装夹方案，都得心里有数。今天就结合UG，手把手给你捋捋，怎么把这件儿给拿下。记住，车间里，经验就是硬道理，但新技术也得学，两手抓才能出好活儿。

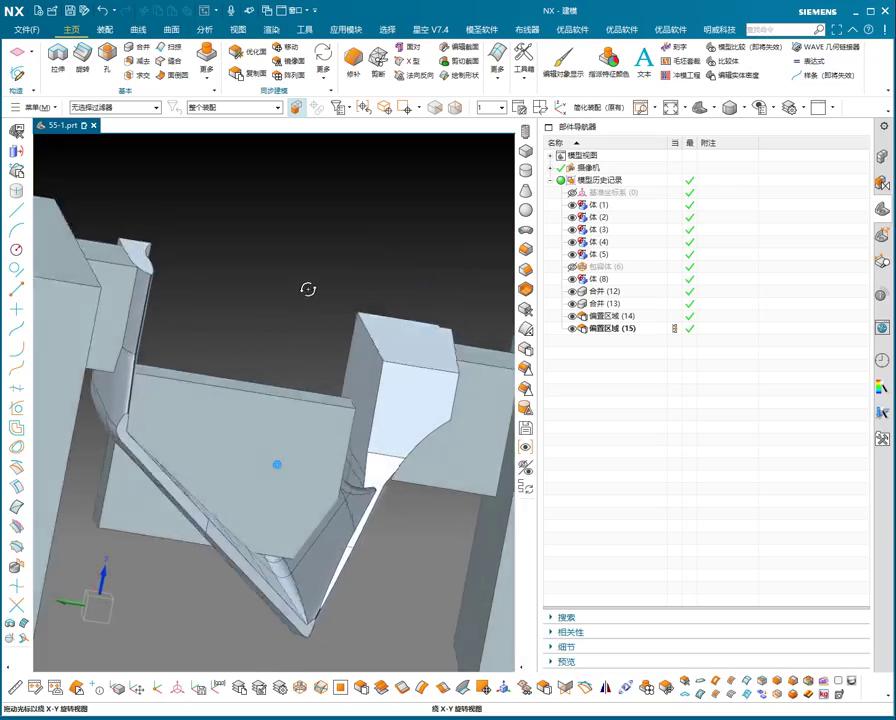

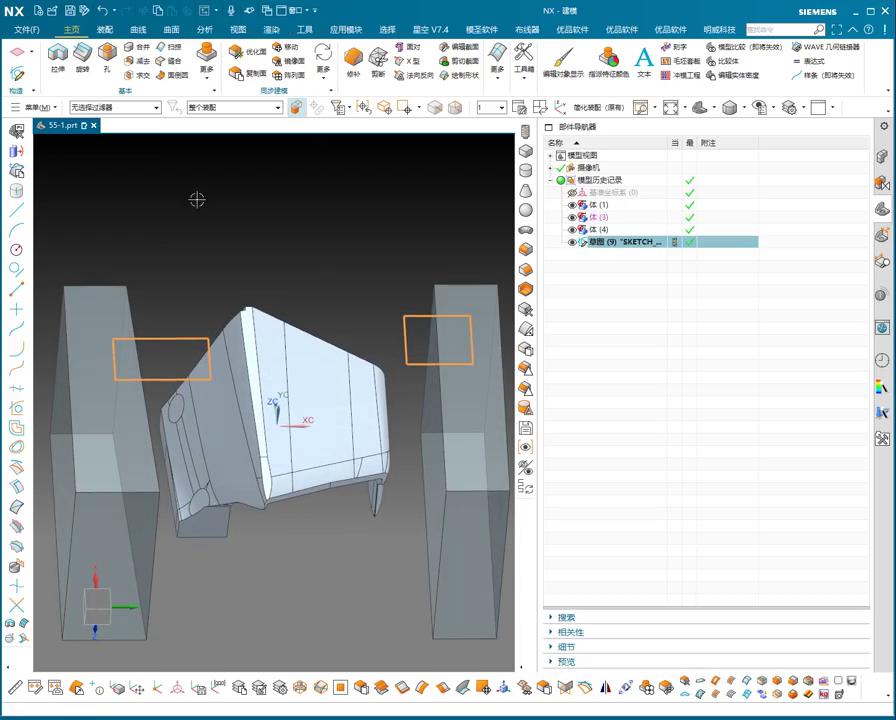

这件儿啊，你看它形状特别，是航空结构件上一个关键的连接部分，需要承受不小的载荷。材料嘛，咱们用的是航空级的钛合金，TA15。这玩意儿硬度高、强度大，但加工起来可是个烫手山芋，导热性差，刀具磨损快，最要命的是，特别容易变形，尤其是那些薄壁区域。所以说，从咱们拿到这块毛坯开始，就得把整个加工链条考虑周全。设计要求很高，尺寸公差达到微米级，表面粗糙度也得是镜面级别。咱们的目标，就是用咱们的UG技术，结合多年的工艺经验，把这件儿做得漂漂亮亮，一次性通过验收。这可比光是画个图、编个程复杂多了，得把工艺和程序紧密结合起来。你看，这毛坯就摆在这儿，方方正正一块料，要把它变成图纸上的模样，就得下硬功夫了。

好，现在咱们一步一步来。

首序：开粗与粗基准建立

拿到毛坯，第一步是“开粗”。因为是钛合金，热量集中，变形厉害，所以咱们得先给它减重，但要留足余量。咱们用UG的“型腔铣”功能，选择大的立铣刀，上高进给，低转速，确保切削力均匀。刀路要从外向内螺旋切削，避免刀具直接扎入材料，减少震动。这毛坯咱们要分两面加工。

一面开粗

先把一个大面作为基准，压紧了，用三轴或者3+2轴把大部分多余的料切掉，留个大概3毫米的均匀余量，就像视频里说的，先留大余量。注意，夹具得够硬，防止变形。

反面开粗

加工完一面，翻过来。这时候，夹具可能就得用软爪了，夹在粗加工过的面上。同样用型腔铣，把另一面的余量也开掉。这两次开粗的目的，都是为了去除大部分材料，并且保证两侧留有均匀的余量，为后续的热处理和精加工做准备。

二序：热处理与半精加工

这钛合金，开粗后内部应力会释放，很容易变形。所以，两面粗加工完，不能直接精加工。咱们得送去“消除应力热处理”，把零件的内应力彻底释放掉，等它冷却下来，尺寸也就稳定了。热处理回来，零件表面会有一层氧化皮，而且可能略有变形。所以要进行“半精加工”。同样分两面。

一面半精加工

在高精度机床上，用球头铣刀或者牛鼻刀，走等高线、插铣等刀路。这时要根据零件的复杂曲面，灵活运用UG的“曲面等高”、“流线驱动”等功能，把余量减到0.5毫米左右，表面粗糙度要求高一点。这步的目的是为了修正热处理带来的轻微变形，并为精加工提供更均匀的余量。

反面半精加工

同样翻过来，在软爪上夹紧，重复类似的操作。这时候刀路要更细，切深更小，尽量减少对零件的冲击和热量。

三序：五轴精加工

这才是咱们UG专家的重头戏。零件的复杂曲面和内部结构，四轴都够呛，必须上“五轴联动”。

精基准的建立

这时候咱们已经有了相对稳定的表面，可以直接夹持在精度更高的工装上。

五轴刀路优化

针对那些复杂曲面、深腔、薄壁，用UG的“多轴流线”、“型腔铣”里的5轴策略，甚至“叶轮加工”的思路去编刀路。要优化好刀轴矢量控制，避免刀具碰撞，更要减少“空刀”浪费时间。比如，可以用“固定轴加工”里面的“侧刃切削”，减少刀尖圆角留下的凸起，或者用“切削边加工”来处理陡峭区域。

特殊刀具的应用

对于某些内部的倒角、R角，光靠标准刀具是不够的。咱们得“磨非标刀具”，或者直接用UG仿真校验，确保刀具能够顺利进入并加工到位。

关键部位精修

像视频里提到的那些连接位置，必须用摆角度的五轴刀路，把每个角都清干净，不能留一丝毛刺和余量。确保每一个面、每一个角度都符合图纸要求。

走刀策略

精加工时，切深要小，走刀速度要稳定，保持恒定的切削负荷。配合高效的冷却液，防止加工过程中产生新的热应力，导致变形。
通过这三步，咱们就能把一个粗糙的钛合金毛坯，变成一个高精度的复杂零件。这不光是机床的功劳，更是咱们工艺的智慧和UG技术的体现。

避坑总结（师傅经验谈）

1. 材料变形控制是核心： 像钛合金这种高强度低导热的材料，加工过程中稍微不注意，热量一积聚，内应力一释放，零件立马就变形。所以，开粗后的热处理是必不可少的一环，不是所有材料都需要，但钛合金必须有。刀具路径要均匀，避免局部应力集中。夹具设计得合理，不能太紧也不能太松，最好是多点支撑，或者使用真空吸附、蜡模填充等特殊装夹方式，减少变形风险。
2. 刀具选择与管理： 钛合金加工对刀具要求极高，刀具磨损快，容易崩刃。选对刀具材质（如硬质合金、陶瓷刀具），涂层（如AlTiN），以及几何形状（如大螺旋角、强力切削刃）非常关键。同时，刀具的寿命管理也要跟上，不能等到刀具彻底报废了才换，要定期检查，磨损到一定程度就及时更换或修磨，以保证加工质量和效率。
3. UG刀路优化与仿真校验： 再好的机床，没有好的刀路规划也是白搭。尤其是五轴加工，空刀太多不仅浪费时间，还增加刀具磨损。在UG里，咱们要学会用好“碰撞检查”、“过切检查”等功能，把刀路优化到极致，减少不必要的抬刀、进退刀。对于复杂曲面，多利用“点云检测”或者“曲面分析”来判断刀路质量，确保最终零件的精度和表面质量。这些仿真工作做在前头，能替咱们省下不少实际加工的试错成本和材料损耗。
