UG NX 1980 加工工艺实例课：74、第74节课_五轴零件正面把螺丝工艺讲解

Alright，徒弟们，今天咱们不聊虚的，直接来点硬核的干货。王师傅我啊，在车间摸爬滚打了十五年，见过各种稀奇古怪的零件，也踩过不少坑。今天就拿一个典型的长条形零件来说事儿，这种零件在航空航天里头常见，薄、长、精度要求高，最容易出幺蛾子。咱们就从如何用UG（NX）来搞定它的建模、编程，一直聊到车间里怎么装夹、怎么选刀、怎么排工艺，避免加工变形，尤其是那些让人头疼的“空刀”问题，王师傅教你两招，把效率提上去，把废品率降下来。这活儿，看着简单，里头的门道可不少，听好了，咱们这就开始。

项目背景与零件特性

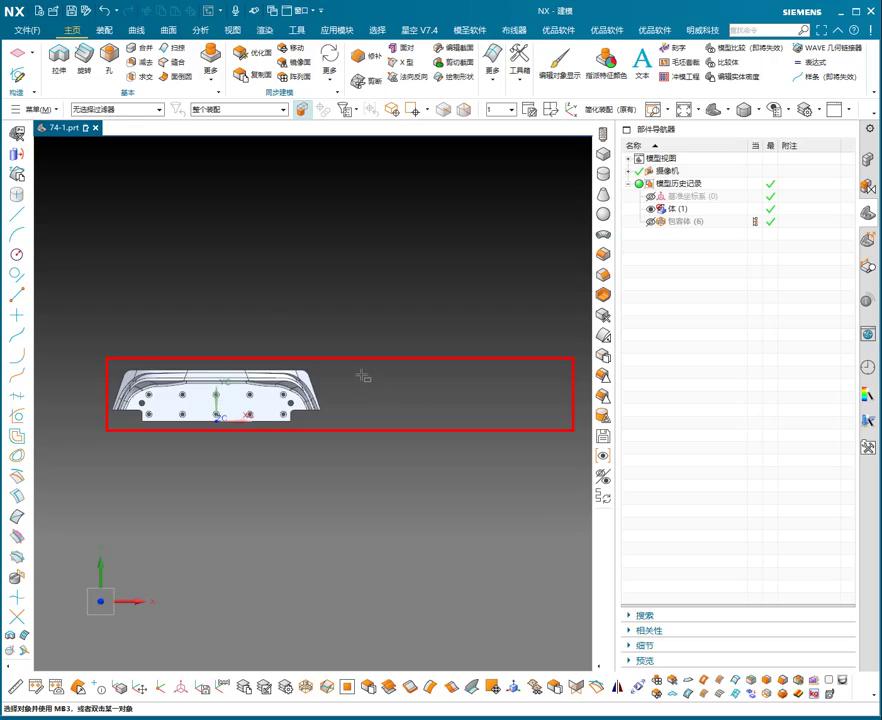

你瞧啊，咱们今天这个零件，是块航空铝合金板件，长宽高尺寸有点悬殊，特别是长度，那叫一个“瘦高个儿”。这种结构，最怕的就是加工过程中一振动、一受力就变形。它的特点是壁薄、内部结构复杂，还有几处需要攻丝的螺纹孔。尺寸精度要求很高，表面光洁度也是个硬指标。咱们拿到手，首先得在脑子里过一遍：这玩意儿怎么躺得稳？怎么加工才不会晃动？热量怎么散出去？这些都是在正式开工前，必须得琢磨透的。别急着上手，先动脑子，这是王师傅我多年来总结的经验。

详细加工工序讲解

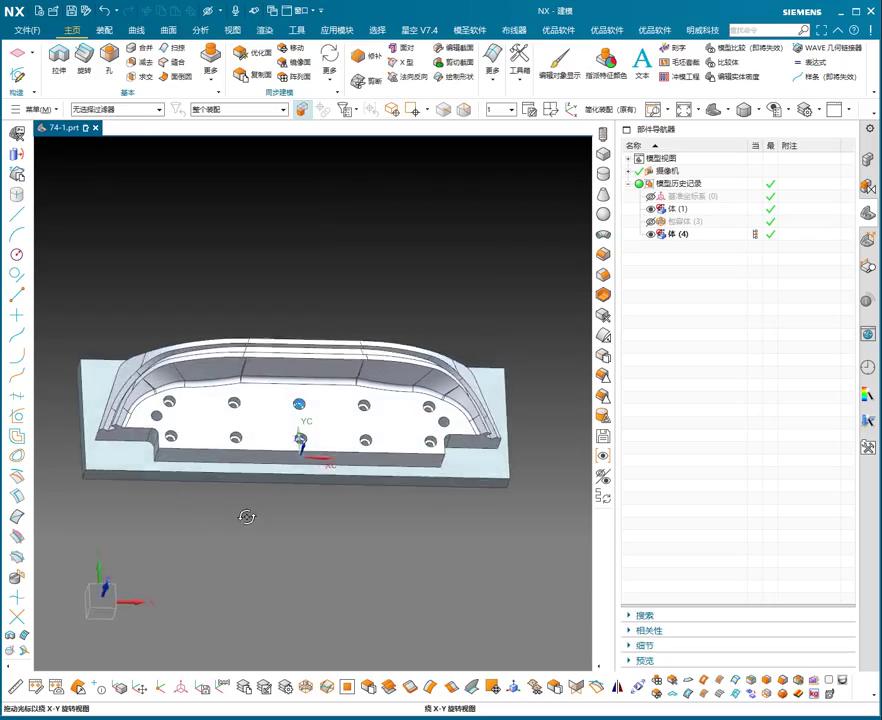

面对这种“长条瘦身”的零件，传统的装夹方式很容易出问题。我常跟徒弟们讲，装夹是万事开头第一步，底子没打好，后面再怎么补救都是白搭。对于这块铝合金，咱们可以考虑两种主要的装夹思路。第一种，也是最常用的，就是利用零件上的螺纹孔或者预留的定位孔，直接通过螺栓将其固定在一个平整的底板工装上。但要注意，螺栓的预紧力要均匀，避免局部应力集中导致变形。如果零件表面不允许有夹持痕迹，那就得做专用工装，比如利用V形块或者定制的液压夹具，实现多点夹持，均匀受力。

UG编程上，首先得把模型建好，尤其是那些复杂曲面和过渡圆角，要确保精确。然后，进入CAM模块，针对铝合金的特性，选择合适的刀具和切削参数。粗加工时，我会优先选择大直径的玉米铣刀，采用等高切削，留足余量，并配合UG的“自适应铣削”功能，确保刀具与工件的接触面积稳定，切削力均匀，减少振动，降低热量堆积，最大程度减少毛坯的变形。精加工则要选择刃口锋利、涂层适宜的硬质合金球头刀或牛鼻刀，走精细的等高线、流线切削路径，用UG模拟一下，把那些“空刀”和重复路径优化掉，刀具少抬刀，走刀路线短，效率自然就上来了。尤其对于薄壁结构，切削深度和进给速度要严格控制，宁可多走几刀，也不能一次吃得太深，求稳不求快，这是硬道理。

本节避坑总结

装夹变形是头号大敌

对于这类长薄件，装夹方案是重中之重。必须保证多点支撑、受力均匀，避免任何形式的刚性夹紧导致内应力集中和加工后的变形。宁可花点时间制作专用工装，也不能马虎，不然一道工序下来，零件就废了。

切削参数与热变形预防

航空铝材导热性好，但切削热量控制不好同样会变形。加工时要选择锋利刀具，保持高速低进给，配合大流量切削液，及时带走热量。UG编程时注意刀路平稳过渡，避免急剧的切入切出，减少瞬时冲击和热量波动。

“空刀”浪费生命，优化是王道

在UG中进行刀路仿真时，要特别关注刀具的空走路径。通过调整切削区域、连接方式和进退刀策略，尽可能减少刀具在空气中移动的时间。这不是小事，累积起来就是实打实的加工时间和成本。王师傅教你，每一寸刀路都得切削，才叫真功夫。

本文关键词：UG编程, 航空铝材加工, 装夹策略, 切削优化, 热变形防治
