摘要： 本文详细阐述了在UG NX 1980中创建加工工艺规程图纸的完整流程。从现有零件图的导入与图层管理，到制图页的创建与基本视图的配置，尤其强调了隐藏线的显示与投影方向的校正。文章还深入讲解了加工坐标原点的定义、工装夹具（定位块）的绘制与标注，以及关键工艺步骤的文字说明撰写。最终目标是生成一份清晰、准确、易于理解的加工工艺图纸，为后续的CAM编程和实际加工提供明确指导。

概述与初始设置

图纸导入与图层管理

在UG NX中进行加工工艺规程制图时，通常从已有的零件图纸开始。本节课的起点是第20张图纸页，其中包含了待加工的零件图形。关键的第一步是高效地将此零件图形导入或复制到当前的工作制图环境中。为了确保图纸的整洁性和后续操作的便利性，建议将原始图形复制到一个独立的图层中（例如，从图层10复制到图层11）。这种图层管理策略有助于在不影响原始数据的情况下，对制图视图进行各种修改和标注。通过将现有图纸“解压”并放置到指定图层，我们为后续的工艺规程绘制奠定了基础。

新建制图页与基本视图创建

在图层管理妥当后，下一步是在UG NX的“制图”模块中新建一个图纸页。根据项目需求，通常选择合适的图幅和方向，例如A3横版。创建新的图纸页后，需要放置零件的“基本视图”。基本视图是整个制图的基础，它提供了零件的初始三维信息。放置基本视图后，可以根据需要从基本视图派生出其他正交视图，例如通过向上拉伸创建俯视图。这一过程旨在提供零件的各个角度视图，以便全面展现其几何特征和加工面。

视图配置与关键要素标注

显示隐藏线及投影方向调整

在初步创建基本视图后，可能会遇到内部特征（如孔、槽等）被实体遮挡而无法直接显示的问题。为了清晰地展现零件的所有细节，我们需要启用“隐藏线”的显示。具体操作是：选中视图中的零件边缘，进入“编辑设置”，然后找到“隐藏线”选项，将其设置为可见。

然而，仅仅显示隐藏线是不够的。在加工工艺规程图中，视图的投影方向必须与实际加工需求相符。如果初始视图的投影方向不正确（例如，本例中出现了上下颠倒的投影，导致本应加工的正面被错误投影），必须进行调整。正确的做法是删除错误的视图，重新创建基本视图，并在创建时选择“反过来”并“反一圈”（即旋转180度）的选项，或者通过编辑视图设置来调整投影方向，确保视图能够准确反映加工操作的视角。例如，如果我们要加工零件的顶面，那么顶视图的投影方向就必须是自上而下的，而不是自下而上的。

定义加工坐标原点

明确定义加工坐标原点（WCS）是数控加工的关键一步。在UG NX制图环境中，我们需要通过图形化方式标示出加工X、Y、Z轴的方向和原点位置。

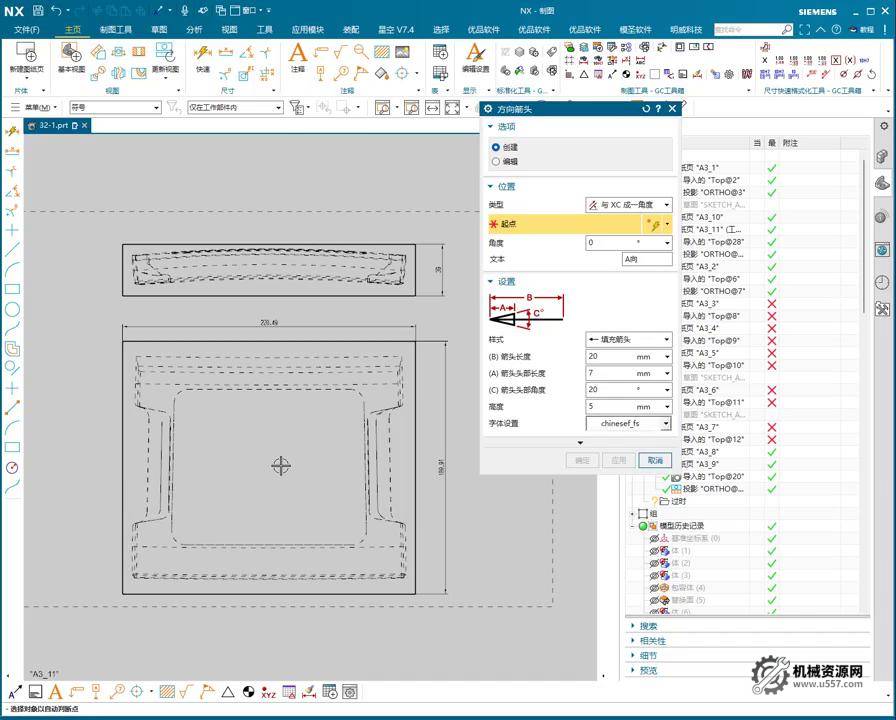

1. X、Y轴定义： 使用UG NX的标注工具，选择合适的箭头样式，在零件的加工面上放置X轴和Y轴的指示箭头。通常，X轴会与某个基准边对齐，Y轴则与X轴垂直。在标注时，可以在文本框中输入“X”和“Y”，并设置相应的角度（例如X轴0度，Y轴90度）。箭头的尺寸也应适当调整，确保清晰可见。
2. Z轴定义： 同样使用箭头工具，标示Z轴的方向。对于本例，强调“底面为零”，即Z轴的原点设置在零件的底面上。因此，在底面放置Z轴指示箭头，并在文本中输入“Z”及“0度”或“90度”（根据方向）。
3. 原点标记： 在X、Y、Z轴的交汇点（即加工原点）处，通过“注释”功能输入一个大写的“0”字。这个“0”点清晰地表示了加工坐标系的基准位置，让操作人员一目了然。

通过以上步骤，我们成功在图纸上定义了加工坐标原点，这是后续所有刀具路径和加工指令的参考基准。

工艺辅助信息与文字说明

夹具定位块的绘制与标注

在批量加工中，工装夹具的设置至关重要。本课提到了使用“定位块”来确保零件在加工工作台上的精确固定。在工艺规程图中，我们需要将这些辅助定位结构清晰地绘制并标注出来。

1. 绘制定位块： 在零件视图上，根据实际夹具设计，简单地绘制出两个或更多小矩形块，表示定位块的位置。这些块是用来抵靠零件，实现快速准确对刀和定位的。
2. 标注定位块： 使用文字标注工具，在绘制的定位块旁边标注其功能，例如“工装块”或“定位块”。这使得操作人员能够迅速识别出这些辅助夹具，并理解其在零件定位中的作用。通过这种方式，工装夹具的设计意图被直观地传达给车间操作人员。

加工工艺文字说明撰写

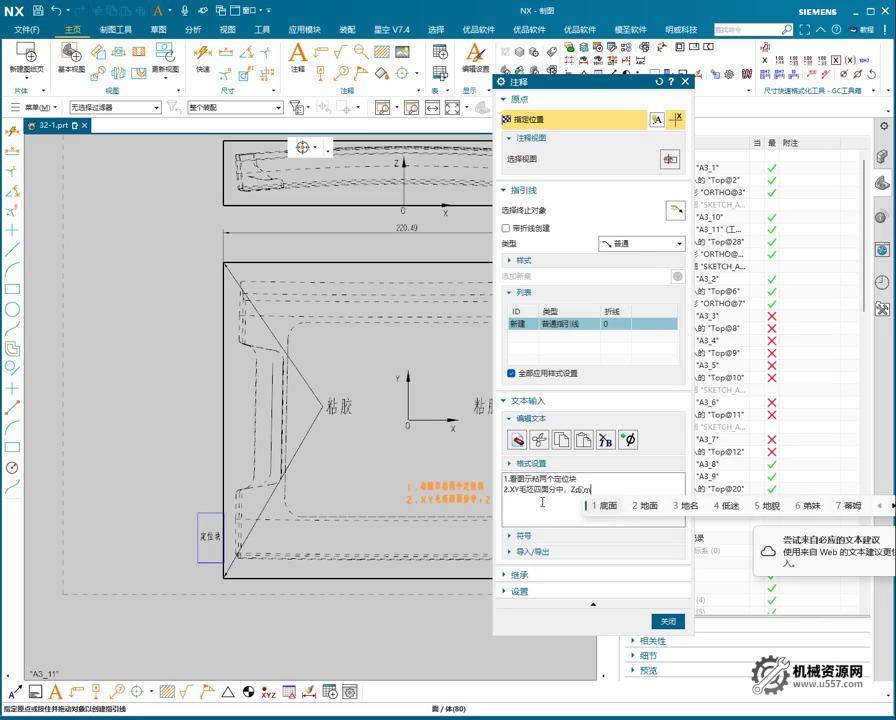

除了几何尺寸和原点定义，详细的加工工艺文字说明是工艺规程图中不可或缺的部分。这些说明指导操作人员完成具体的加工步骤和注意事项。在UG NX中，可以使用文本标注工具逐条撰写。本节课的例子包括：

1. 定位块使用说明： “1. 看图4，粘两个定位块。”（这里“粘”可能指用粘合剂固定，也可能泛指夹紧固定，取决于具体工艺）。
2. 毛坯与原点说明： “2. XY毛坯四面，Z底面为0。”（明确XY方向的毛坯参考面和Z轴零点位置）。
3. 零件固定方式： “3. 四面粘胶进行零件固定。”（指明零件的固定方式，确保加工稳定性）。
4. 加工辅助操作： “4. 吹气。”（指明加工过程中可能需要的辅助操作，如清理切屑）。
5. 后续清理操作： “5. 使用吸尘器进行加工。”（指明加工完成后或过程中对切屑的清理要求）。
6. 安全注意事项： 此外，还可以补充如“加工过程中佩戴防护眼镜”等安全提示。

在撰写文字说明时，应注意以下几点：
清晰简洁： 文字内容应易于理解，避免模糊不清的表述。
条理分明： 使用编号或列表形式，使步骤一目了然。
字体调整： 根据图纸整体布局，调整文字的大小和位置，确保其清晰可读，避免与图形重叠。

最后，完成所有视图、标注和文字说明后，可以对制图结果进行截图，并将其保存为图片格式，便于存档和交流。如果需要，还可以将背景颜色调整为白色，以提高打印和查看的效果。本节课的图纸完成后，即可开始下一道工序（如反面加工）的CAM编程工作。

本节避坑总结

1. 视图投影方向的准确性是基础：在创建基本视图时，务必仔细核对其投影方向是否与实际加工面相符。如果视图方向不正确，会导致尺寸标注混乱、隐藏线错误显示，甚至直接误导后续的CAM编程和实际操作。遇到投影方向错误时，宁可删除重建或通过编辑设置进行彻底校正，而非将错就错。
2. 加工坐标原点定义需清晰明了：加工坐标原点（WCS）是所有加工路径的基准，在工艺规程图中必须清晰、准确地标注X、Y、Z轴的方向和“0”点位置。确保轴线箭头、文字标注的尺寸和位置不与零件图形混淆，且易于识别。含糊不清的原点定义是导致加工误差的常见原因。
3. 工艺说明文字应简洁完整且易读：除了几何信息，关于夹具（如定位块）、固定方式（如粘胶固定）以及辅助操作（如吹气、吸尘）的文字说明至关重要。文字内容要直观、精确，避免使用模糊词汇。同时，注意调整字体大小和位置，确保整体图面的可读性，让操作人员无需额外解释即可理解所有工艺要求。

本文关键词：UG NX, CNC加工, 工艺规程制图, 加工坐标系, 隐藏线, 定位块, 工艺说明00:00
