UG NX 1980 加工工艺实例课：77、第77节课_四轴零件转角度工艺讲解

“兄弟们，干我们这行，尤其碰上那些奇形怪状、曲线交错的活儿，光靠手艺好还不够，脑子里的门道和手里的家伙事儿都得跟得上。今天我跟大伙儿聊聊一个典型的复杂零件加工案例。这活儿，看着不起眼，但从UG建模到五轴联动编程，再到实际操刀，每一步都得精打细算。咱们得确保刀路走得稳、吃刀吃得匀，把空刀减到最少，不光要保证精度，更要兼顾效率和成本。特别是面对一些特殊材料和薄壁结构，怎么防止热变形、如何设计靠谱的夹具、甚至刀具怎么磨得趁手，这里头学问可大了去了。我干了十五年，摔过不少跟头，也琢磨出些心得，今天就跟大家伙儿掰扯掰扯，希望能让大家少走些弯路。”

项目背景与零件特性

“咱们今天拿来练手的这个零件啊，是个航空航天领域的连接件。材质是TC4钛合金，这玩意儿大家伙儿都知道，硬得很，韧性也大，切削加工性可不怎么好。图纸上你看，这零件不仅形状不规则，好几处都是自由曲面，还有些地方壁厚薄得跟纸似的，公差要求还特别严，µm级的。更要命的是，有好几个孔位和连接面，它们之间的角度和位置关系特别复杂，常规三轴机床根本搞不定，非得上五轴联动才能一次装夹到位，避免多次装夹带来的累计误差。这就要求咱们从UG建模开始，就得把精度控制好，为后面的五轴编程打下坚实基础。”

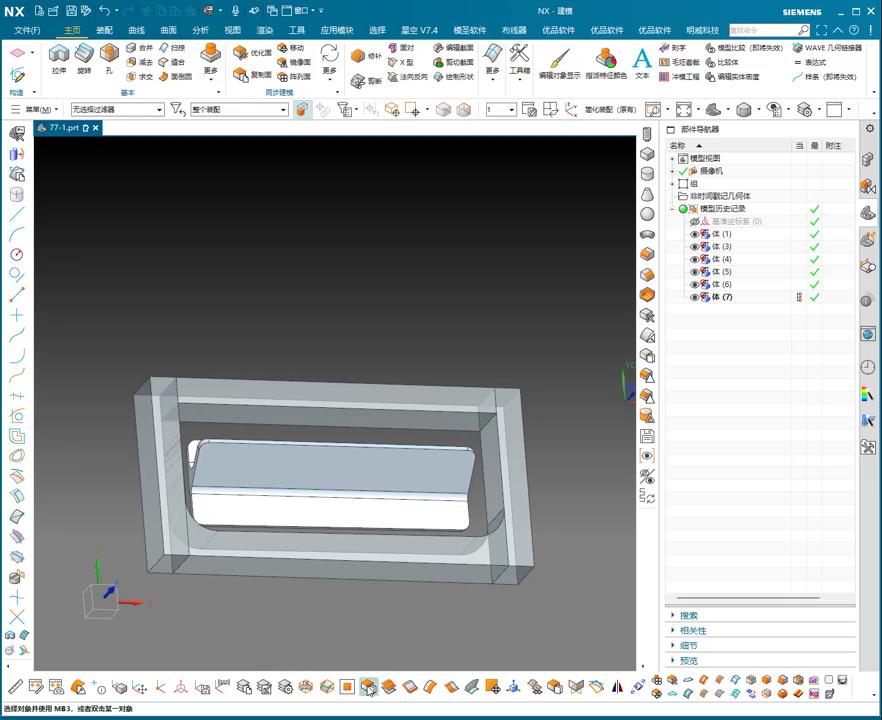

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

“要啃下这块硬骨头，咱们得一套组合拳打出去。首先，在UG里头，复杂曲面建模是基本功，要建得准，尤其那些过渡圆角和相贯线，不能有一点瑕疵。接着就是五轴编程，这可不是简单的‘走刀’，得深思熟虑。粗加工阶段，咱得考虑大余量、大切深，但又不能过载，要用UG的“粗加工优化”功能把多余的空刀路径剔除掉。半精加工和精加工就更讲究了，像那些自由曲面，我常用‘等高切削’结合‘螺旋插补’，或者‘等扇贝’刀路，确保表面光洁度一致。特别是拐角处和陡峭区域，得灵活运用倾斜角度和刀具轴线控制，让刀具始终以最佳切削状态工作，避免二次切削和应力集中。

在刀具选择上，TC4这材料，咱们得用硬质合金刀具，最好是带有特殊涂层的，抗磨性好。非标刀具如果需要，我会自己磨，或者跟厂家定制，刃口处理得精细。夹具设计也是重头戏，针对薄壁结构，要用多点支撑和柔性夹持，甚至可能需要定制的真空吸盘，保证加工过程中零件不变形。第一步通常是先做基准面和定位孔，然后翻面加工主体结构。对于那些容易产生热变形的区域，要控制切削参数，小进给、高转速、充分冷却，必要时还要进行中间退火处理。每次加工完一道工序，我都会用三坐标或激光扫描仪复核一下关键尺寸，确保没跑偏。这活儿干下来，就像雕琢一件艺术品，每一步都得用心。”

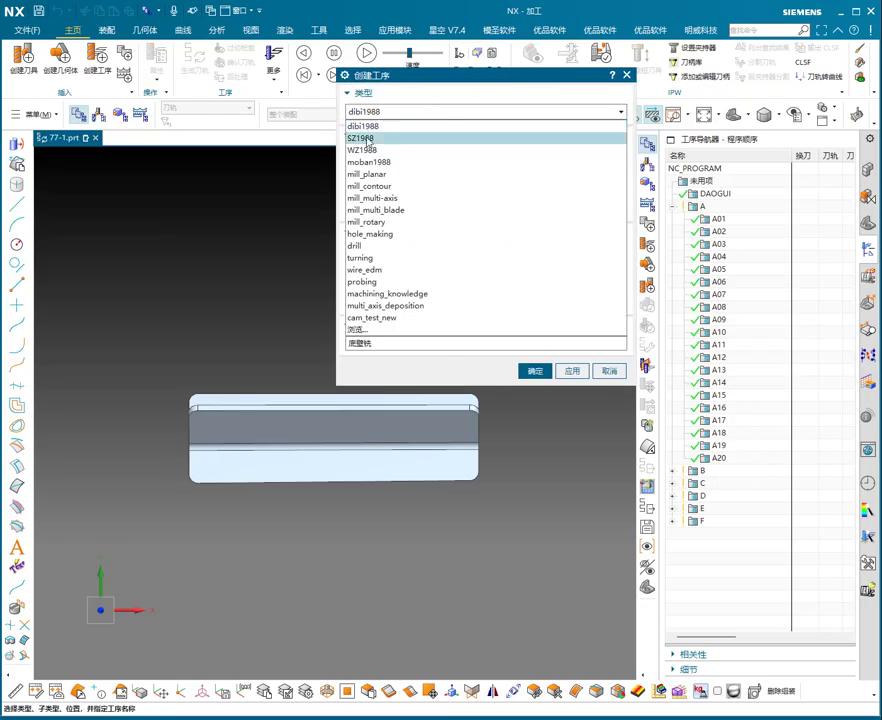

老师傅实操截图 – 核心工艺点解析

本节避坑总结

“跟兄弟们说句掏心窝子的话，这活儿虽然咱们有UG这神兵利器，但坑也多着呢。

1. 盲目追求速度，忽视了刀路细节。 有些人编程时图省事，刀路规划不够精细，导致空刀多、重复切削，或者在死角处刀具干涉。记住，UG的模拟仿真不是摆设，一定要多模拟几遍，特别是五轴联动，那碰撞检测要仔细看，别指望机床能替你擦屁股。
2. 夹具设计不合理，导致工件变形或报废。 特别是加工薄壁或复杂形状零件时，如果夹持力过大或支撑点不足，轻则变形，重则夹坏零件。咱们要根据零件的受力特点和材料特性，设计多点支撑、柔性夹紧的夹具，必要时甚至要考虑分阶段装夹。
3. 刀具选择与磨削不到位，直接影响加工质量和效率。 别小看刀具，不同的材料、不同的切削方式，对刀具材质、涂层、几何角度都有讲究。如果刀具磨得不好，或者选错了型号，不光废刀，还可能把零件也给毁了。该用非标刀具的时候别省，宁可花点心思去磨，也要保证刃口锋利、排屑顺畅。”
本文关键词：UG, 五轴加工, TC4钛合金, 复杂曲面, 精密制造
