UG NX 1980 加工工艺实例课：78、第78节课_四轴零件加工工艺讲解

这回咱们要聊的，是加工一个连接件。这活儿看着不大，里头的讲究可不少，尤其是这零件带着曲面，不是那种方方正正的规矩件，对咱UG建模和编程的要求就高了。从零件轮廓的草图绘制，到关键的“替换面”技巧，每一步都得想清楚、做仔细。咱们用10mm的刀去光，那留的缝就不能小于5mm，这就是实打实的经验。背面怎么加工？多轴怎么排刀？这些问题，不是光靠软件就能解决的，得有扎实的工艺功底，对材料、刀具、装夹都有清晰的认识。这次，咱们就详细拆解这个连接件的加工思路，从头到尾，给你们把这其中的门道捋清楚，让大家伙儿心里有数，遇到类似的活儿，知道怎么下手，怎么才能干得漂亮、干得省心。

项目背景与零件特性

这个连接件，说白了，就是把两个部件连接起来的关键枢纽。它的难点就在于，它不像常规零件那样，都是平面或者简单的圆弧。这件儿带着明显的复杂曲面，而且与主体连接的部分还有一定的斜度，这就要求咱们在加工的时候，既要保证配合精度，又不能因为曲面造型导致刀具干涉或者切削不均匀。材料呢，一般这种连接件都是用些中硬度合金钢或者高性能铝合金，对表面光洁度和尺寸一致性要求都比较高。所以啊，从拿到图纸那一刻起，咱们就得在脑子里把整个加工流程都过一遍，从毛坯选择、定位基准，到刀具路线、热处理变形预防，都得提前考虑周全了，才能确保这件儿干出来是精品。

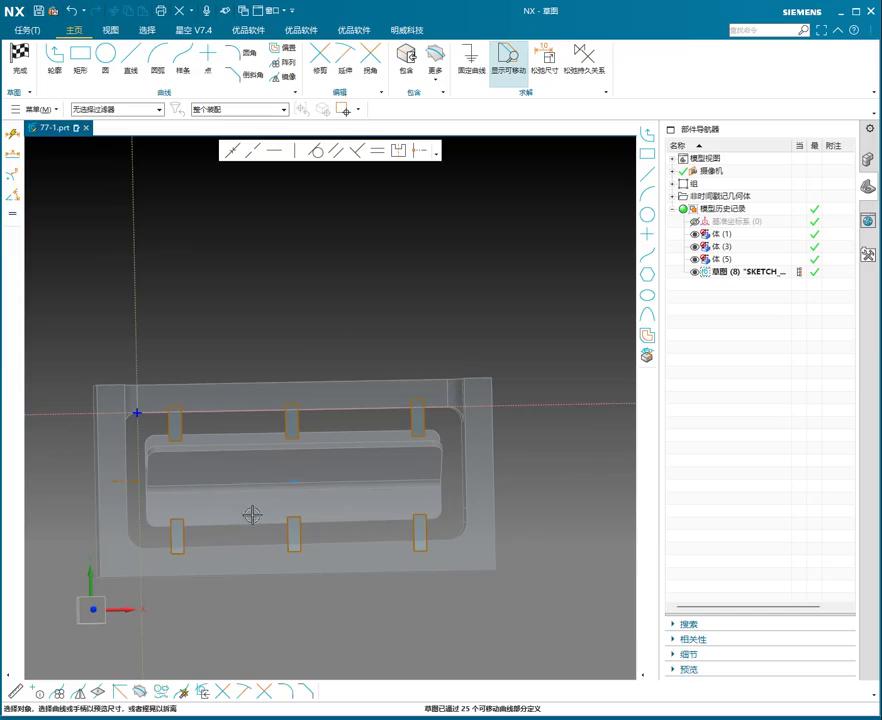

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

建模与工艺准备

拿到零件，首先在UG里进行建模。对于这种带曲面的连接件，光靠简单的拉伸、旋转是不够的。咱们得先从草图开始，勾勒出连接件的基本轮廓，注意尺寸和相对位置。尤其要留心那些需要与主体曲面配合的区域，这里的“缝隙”控制非常关键。比如，我们要用直径10mm的球头刀去光，那留的加工余量或者说加工间隙，至少得保证大于5mm，否则刀具吃不进去不说，还容易碰伤工件。建模过程中，像镜像（Mirror）这种常用功能，咱就得熟练运用，省时省力。但记住，镜像操作时，得找对镜像的基准，通常是一条中心线，而不是一个平面，这是小细节，但出错会麻烦。

曲面拟合与延伸

重头戏来了，就是“替换面”或者叫“面拟合”。这个连接件要和别的部件严丝合缝，那就得让它的曲面与另一个部件的曲面完美融合。在UG里，咱们可以通过拉伸、延伸，甚至直接用“替换面”功能，把咱们这个连接件上的曲面，直接“贴”到或者“延伸”到目标曲面上。这步操作，考验的就是咱们对曲面命令的理解和应用能力。不能简单地拉过去，要考虑曲面的连续性、过渡的光滑度，以及与后续刀具路径的匹配性。这里就得不断调整，可能需要进行偏置、裁剪等一系列操作，直到达到设计要求。

多面加工策略

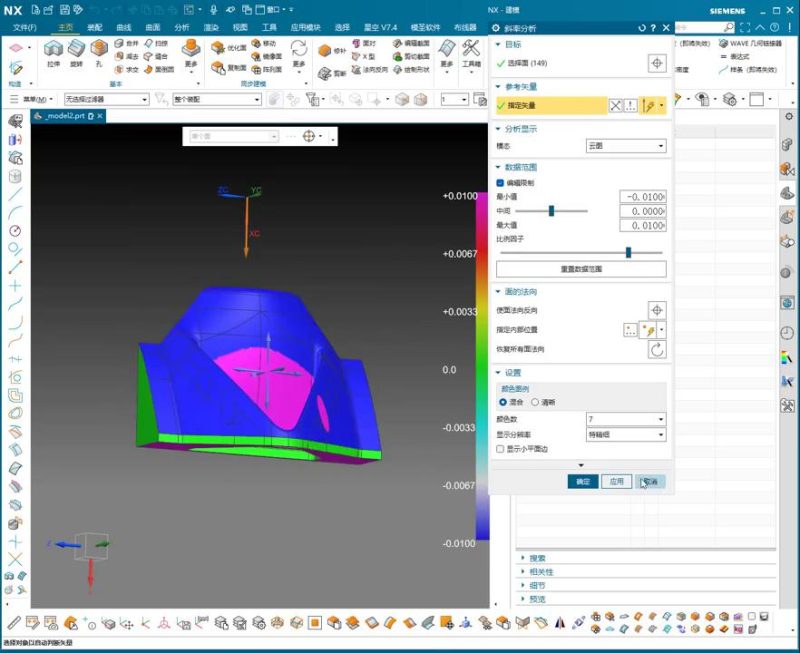

这零件不是单面就能搞定的，得翻面加工。咱们通常的做法是，先加工背面。为什么先加工背面？因为通过斜率分析，咱们可以发现，有些曲面是带斜度的，直接从正面下刀可能不利于排屑，或者刀具容易产生震动。先把那些斜面、非垂直面给“洗”出来，也就是粗加工出来。这里有个窍门，就是利用“辅助片体”。在复杂的曲面加工中，光靠系统自动生成的刀路，往往会出界或者“漏刀”，也就是说，刀具会切到不该切的地方。这时，咱们就得手动创建一些辅助的片体，把加工范围精确地框定住，像给刀路设定一道无形的围墙，让它乖乖地在指定区域内切削。

最终精加工与验证

背面加工完成后，工件翻过来，再对正面进行精加工。这个阶段，咱们就要考虑更精细的刀具和刀路了，比如用更小的球头刀进行清根、精修。整个过程中，尺寸的反复检查是必不可少的。每次调整完，都要用测量工具再量一量，看看间隙、看看尺寸，有没有跑到公差外面去。最后，对于这种复杂件，往往还需要四轴甚至五轴联动加工来完成最终的精修和一些死角的处理。只有这样，才能确保零件的最终精度和表面质量，达到设计要求。

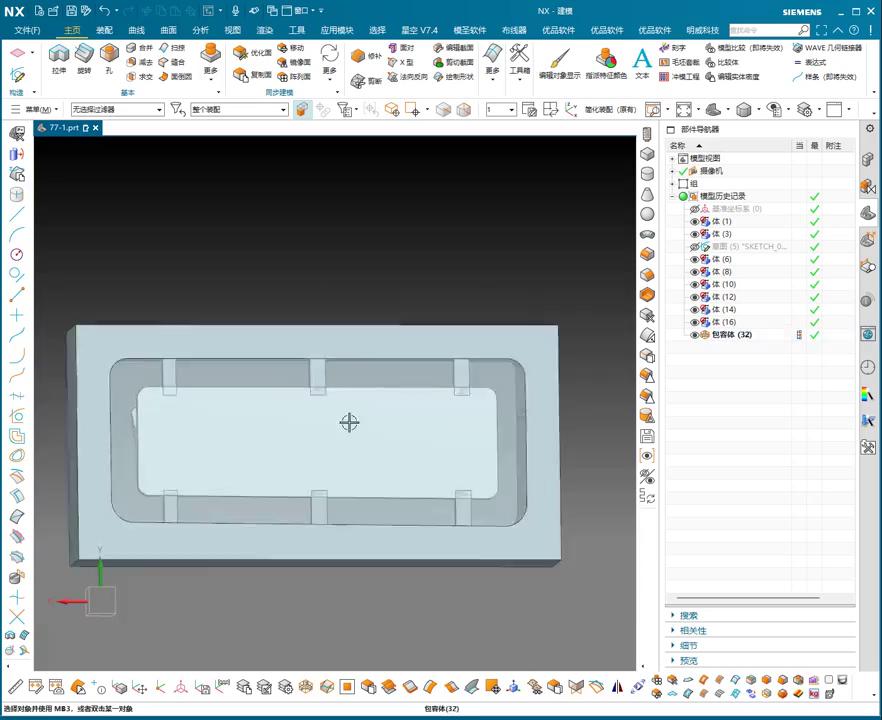

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 刀具与间隙的精确匹配： 在设计加工路径时，务必提前计算好刀具尺寸与工件特征之间的最小间隙。如果用10mm的刀，那么加工区域的实际空间必须大于5mm，否则不是干涉，就是无法完全加工到位，到时候返工可就麻烦了。
2. 复杂曲面的边界控制： 对于带有复杂曲面的零件，切记不能完全依赖软件自动生成的刀路。在关键区域，一定要手动创建“辅助片体”或者进行精确的“偏置”处理，有效控制刀具路径的边界，防止刀具“漏刀”或切削到非加工区域，避免工件报废。
3. 多面加工的定位基准： 在需要翻面加工的场景中，前后工序的定位基准必须统一且精确。一次装夹，多个角度的加工，如果没有牢固可靠的基准，哪怕是一点点装夹误差，都会导致后续加工尺寸不准，甚至累计误差导致整个零件报废。
