UG NX 1980 加工工艺实例课：68、第68节课_五轴薄壁零件工艺方式3讲解

今天咱们来掰扯掰扯一个航空件的加工。这活儿可不是随便个人就能啃下来的，它集成了咱们机械加工的几大挑战：材料脾气大，结构复杂，公差要求严，还得在有限的设备条件下，把这些难题一一攻克。从UG建模到五轴联动编程，再到实际操作中的装夹、走刀、防变形，每一步都得小心翼翼，精打细算。我打算从头到尾，把这趟“硬骨头”加工的流程和心得，尤其是那些容易踩坑的地方，都给你们好好捋一遍，让大家少走弯路，把功夫实实在在用到刀刃上。

项目背景与零件特性

这次咱们要加工的，是一个航空发动机上的关键连接支架。这玩意儿可不简单，材料选的是航空级TC4钛合金，轻是轻，但加工起来脾气不小，硬度高，导热差，切削时容易产生高温，刀具磨损那叫一个快。零件本身结构也复杂，上面有几个深腔、薄壁筋板，还有几处自由曲面过渡，公差要求比头发丝还细，尤其是那些五轴联动才能搞定的位置，任何一点偏差都可能导致报废。所以说，这活儿不仅仅是精度问题，加工过程中，热变形预防、刀具选型与修磨、装夹稳定性，哪个环节掉链子，都可能功亏一篑。尤其那些薄壁区，稍有不慎就容易颤振、变形，这些都是咱们加工这块“硬骨头”时要特别留心的。

详细加工工序讲解

1. UG建模与编程准备

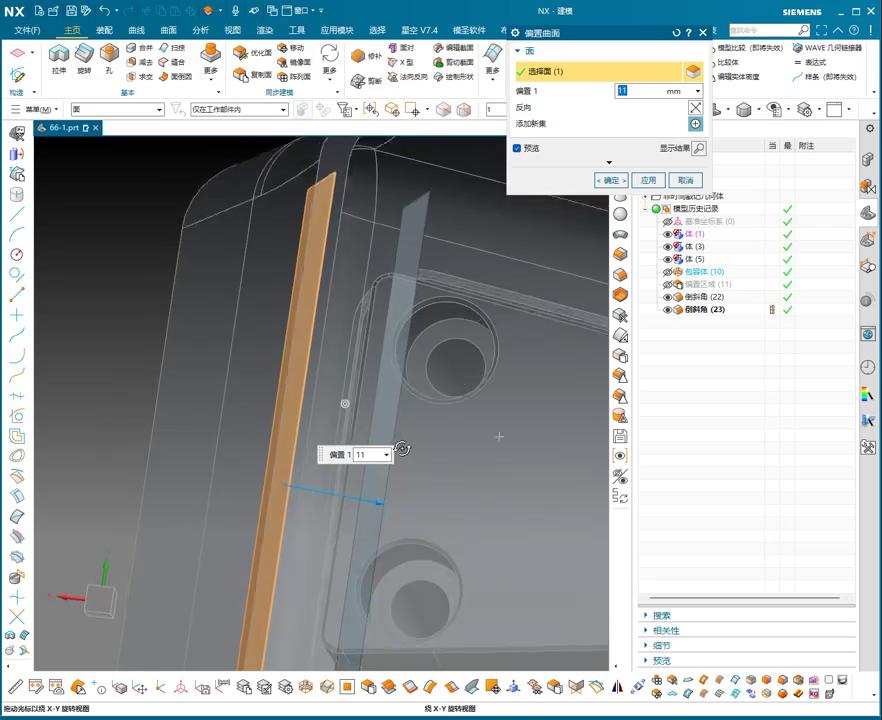

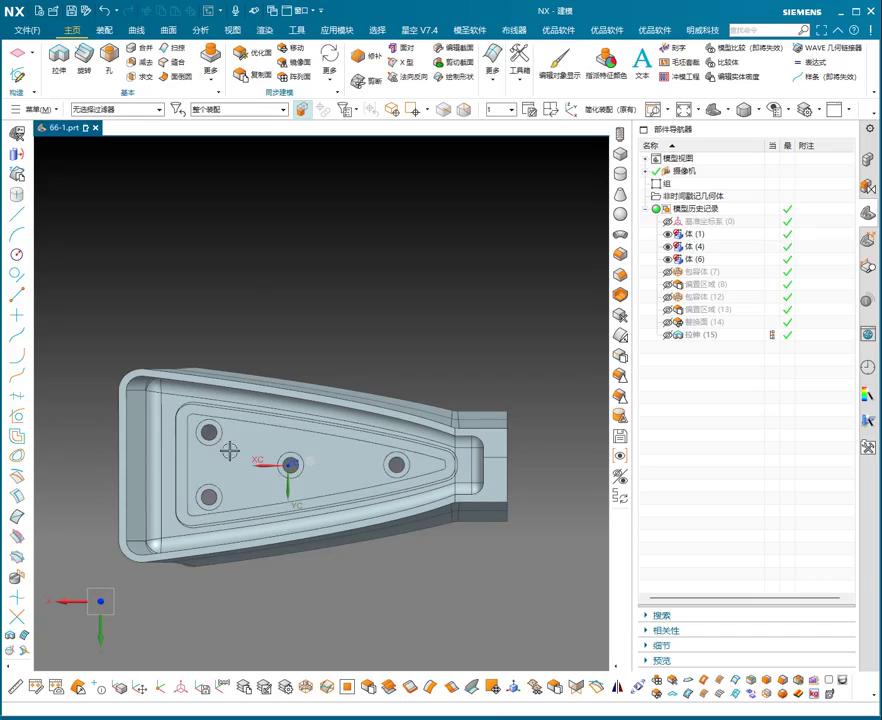

接到图纸，第一件事不是直接上机床，而是先在UG里把零件模型吃透。我会仔细检查设计意图，看那些R角、倒角、型腔，有没有容易干涉的地方，然后根据零件特性，考虑加工工序。比如，这个航空支架有复杂曲面，五轴联动肯定少不了。在UG里，我会先构建好毛坯模型和工装夹具模型，进行虚拟装配和干涉检查。编程时，我习惯用“流线铣”来处理复杂曲面，优化刀路，让刀轴矢量尽可能保持稳定，减少刀具负载波动。对于深腔和薄壁区，还得在UG里进行切削仿真，预判可能的变形和颤振，并调整刀具路径和进给策略。

2. 粗加工

粗加工是效率活。咱们得用大进给、大切深，快速把大部分余量给它干掉。刀具选择上，我一般用大直径的硬质合金立铣刀，涂层选择耐磨损、抗高温的。UG编程时，我会用“型腔铣”或“区域铣”，走螺旋式下刀或摆线式下刀，避免满刀切削，减少热量堆积。别忘了，冷却液要足量，用高压冷却能有效带走切屑和热量，保护刀具。粗加工完成后，零件留个0.5到1毫米的余量就差不多了，为后续的精加工留足空间。

3. 半精加工与清角

粗加工完了，零件的轮廓基本出来了，但边角和型腔深处还得细化。这时就得上半精加工了。我会换用小一号的球头铣刀或者R角刀，结合UG的“等高线铣”和“型腔清角”功能，把那些内R角、清根部位清理干净。这一步，刀路要走得更密一些，确保表面余量均匀，为精加工打好基础。同时，还要兼顾一些容易产生干涉的区域，合理调整刀轴倾角，保证刀具能够顺利进入并切削。

4. 精加工与五轴联动

精加工是见真章的时候。这个航空支架的曲面和薄壁结构，很多地方都得靠五轴联动来完成。在UG里，我常用“变截面轮廓铣”或者“流线铣”策略，刀具路径要尽可能平滑，避免突然的变向和加减速，这样才能保证最终的表面光洁度和尺寸精度。刀具一般用高精度小直径的整体硬质合金球头铣刀，或者针对特定型腔磨制的非标刀具。切削参数也得调得非常保守，宁可慢点，也要稳。必要时，我会模拟不同刀具姿态下的切削效果，选择最佳的加工角度，确保刀具与工件接触点的切削条件最优，减少切削颤振和表面纹路。对于某些极难触及的深腔和细节，可能会考虑用电火花加工辅助，确保光洁度和形位公差。

5. 倒角与去毛刺

所有切削工序完成后，咱们还得给零件把边角处理一下。普通的倒角，可以用倒角刀走一圈。但对于这个航空件，有些倒角可能是变R角，或者在曲面上，那就得在UG里编程，用小球头刀或特制刀具进行精修。最后就是人工去毛刺和抛光，这活儿需要细心和耐心，保证零件表面光滑无暇。

6. 检测与后处理

每道工序完了，咱们都会用三坐标或光学测量设备进行抽检，确保没出问题。尺寸、形位公差、表面粗糙度，都得严格把控。如果材料有热处理要求，加工前就得考虑好变形余量，加工后还要进行校正。这都是经验活儿，没个十年八年的一线经验，很难拿捏得准。

本节避坑总结

1. 薄壁变形控制： 加工薄壁件时，最怕变形。我的经验是，加工策略要“由硬到软”，先加工刚性好的部位，最后再处理薄壁区。另外，UG编程时，多次分层走刀，每次吃刀量小点，能有效控制切削力和热量，减少变形。尤其在铣削薄壁时，尽量采用顺铣，并保持刀具与工件的良好接触，避免悬空过长。
2. 刀具选择与修磨： 面对钛合金这类硬骨头，不能光看牌子，要结合实际工况选择涂层刀具，比如PVD涂层的硬质合金刀具。更关键的是，要学会自己修磨一些非标刀具，尤其是球头刀和R角刀，掌握修磨技巧，可以大大提高加工效率和表面质量，延长刀具寿命。同时，冷却液要用足，高压、大流量冲刷，确保切屑及时排出，降低切削区温度。
3. 装夹方案预判： 装夹不到位，一切都白费。对于复杂件，装夹方案要在UG里预先仿真，检查有没有干涉，受力是否均匀，确保夹持力既能固定工件，又不会引起变形。特别是多面加工，要确保基准统一，找正方式得稳妥，避免多次拆装带来的误差积累。如果条件允许，可以制作专用夹具，或者使用真空吸盘、电磁吸盘等方式，减少对工件的直接压迫。

本文关键词：五轴联动, 复杂曲面加工, UG编程, 热变形控制, 非标刀具
