UG NX 1980 加工工艺实例课：69、第69节课_薄壁钣金类仿形工艺1讲解

干了几十年机械加工，薄壁件一直是个老大难，特别是那种形状不规整、精度要求高的，一不小心就变形，尺寸也容易跑偏。今天咱们就聊聊这种挑战。面对这类零件，传统的装夹方式往往捉襟见肘，夹紧力大了怕变形，夹得松了又容易振动，切削精度根本没法保证。不过，随着技术发展，特别是咱们UG（NX）这些高精尖软件的普及，结合咱们老师傅的经验，完全有办法化解这些难题。这次，我会手把手教你们如何利用UG强大的曲面建模和五轴联动编程能力，巧妙设计一种特殊的“工装”——其实就是一块牺牲件，来给这种薄壁件提供坚实支撑，从而实现稳定、高效、高精度的加工。这里头不光是软件操作，更是对材料特性、切削参数、以及防变形策略的综合考量，这是个真功夫。

项目背景与零件特性

这次咱们要处理的零件，打个比方，就像一张刚冲压出来的薄金属片，厚度可能就两三个毫米，形状嘛，也不是规规矩矩的方块，带点复杂曲面，甚至还有一些小凸台、倒角之类的细致结构，材料可能是航空铝合金或是薄壁不锈钢，对表面质量和精度要求都挺高。这种零件最大的问题就是“软”，随便一夹就变形，一切削又容易颤动，导致刀痕、毛刺一大堆。你想想，这么薄的东西，你把它直接放在虎钳里夹，或者用普通夹具硬按，它能不受伤吗？所以，常规的夹持方式，根本满足不了咱们高精度的加工需求。这玩意儿的特性，决定了咱们必须另辟蹊径，找个“拐杖”给它撑起来。

详细加工工序讲解

要搞定这种薄壁件，咱们UG专家和工艺大拿的本事就得用上了。第一步，也是关键一步，就是得给这薄片子造个“坚实的外壳”，让它变得厚实起来，方便我们夹持和切削。这个“外壳”就是我常说的牺牲件，或者叫成型工装。

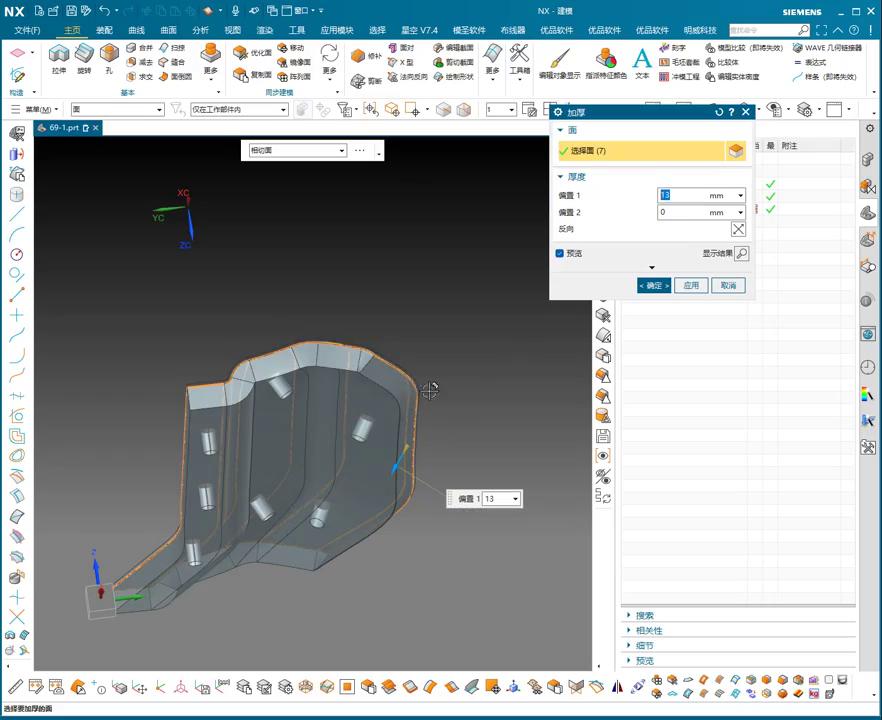

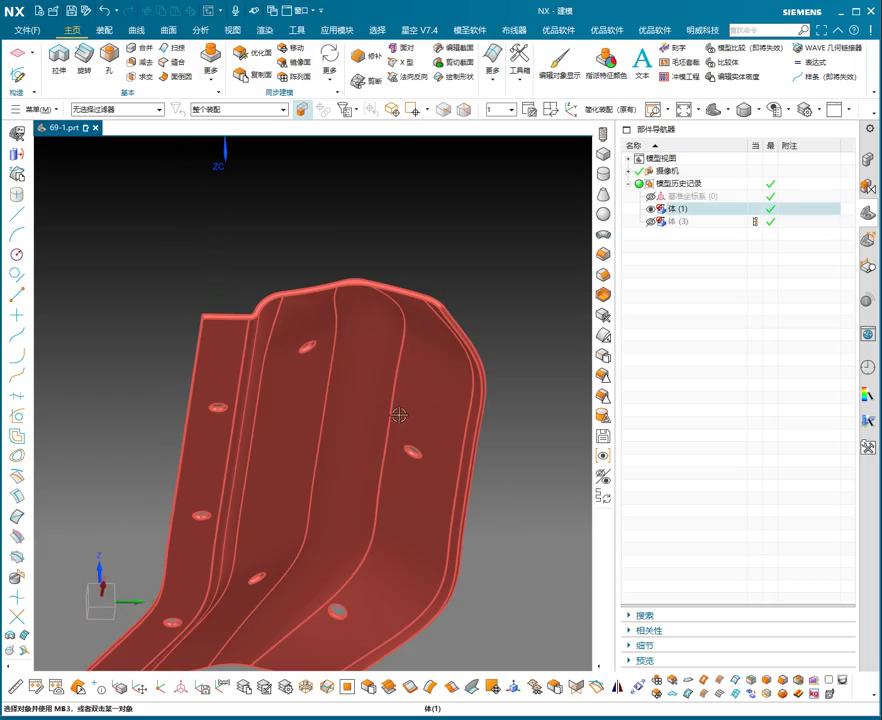

咱们在UG里，拿到零件的三维模型后，先用“加厚”（Thicken）这个命令，把咱们的薄壁件向外或向内加厚一个合适的厚度，比方说加厚个20毫米，生成一个完整的实体。这个实体，它的一面是咱们零件的精确轮廓，另一面是平整的基面。这个加厚出来的实体，就是咱们要做的“牺牲工装”。注意了，加厚的方向和厚度得琢磨好，既要保证强度，又要方便后续加工。

接着，咱们就要在机床上，用一块毛坯料（材质通常选择比零件本身容易加工且价格便宜的材料，比如工程塑料、低碳钢或普通铝）来加工出这个“牺牲工装”。加工时，要保证工装与零件接触的那一面，其形状和尺寸与零件是严丝合缝的。

工装加工好之后，咱们就把薄壁零件“粘”到这个工装上。这个“粘”也是有讲究的，可以用专用的低熔点合金填充，让合金液态时流入零件与工装之间的缝隙，冷却后形成一个整体；也可以用特殊的热塑性胶水，或者环氧树脂等，确保零件和工装之间没有任何空隙，形成一个刚性整体。这样一来，原本软趴趴的薄壁件，就有了坚实的“骨架”，变成了易于夹持和切削的“厚重零件”。

然后，就可以进行正常的铣削、钻孔等加工了。因为零件现在被工装牢牢支撑，切削时就不会出现变形和颤动。对于零件上的复杂曲面和特殊角度，咱们UG的五轴联动编程就能大展拳脚了。通过优化刀路，让刀具以最佳角度接近工件，减少甚至消除空刀，确保光顺的切削路径，提高加工效率和表面质量。在编程时，还要考虑到刀具的几何形状、切削参数（主轴转速、进给量、切深），避免产生应力集中和过热。

最后，加工完成后，再通过加热、溶解或机械分离的方式，把零件从牺牲工装上取下来，再进行后续的去毛刺、精修等工序，一个高精度的薄壁件就搞定了。这套路，关键就在于化“软”为“硬”，化“难”为“易”。

本节避坑总结

1. 选材与热处理：防变形的头道关

薄壁件最怕的就是变形。除了加工时的夹持，材料本身特性和热处理也是大坑。如果零件需要热处理，一定要提前考虑变形量，预留加工余量，并选择合适的热处理工艺，比如真空热处理、淬火后时效等，最大限度地减少内应力造成的变形。对于工装的选材，要考虑其线膨胀系数与零件是否匹配，以及加工后的稳定性。

2. 夹持与定位：稳如泰山是关键

咱们今天讲的牺牲件工装，就是为了解决夹持不稳的问题。但在实际操作中，工装本身与机床工作台的夹持也得牢靠。定位销、压板要选好，确保工装在机床上“纹丝不动”。同时，零件与工装之间的粘合，一定要均匀、无气泡，确保受力均匀，不然局部受力不均也可能导致零件加工变形或脱落。

3. 刀路优化与切削参数：柔和与高效的平衡

在UG里编刀路，可不能一股脑儿地“猛冲猛打”。薄壁件切削要遵循“小走刀、大进给、高速切削”的原则，也就是常说的“浅切宽走”。用小直径的球头铣刀或平底刀，尽量避免大切深和大切宽，减少切削力对零件的影响。多使用螺旋下刀、圆弧进退刀，避免直线猛插。五轴联动的好处就是能让刀轴始终垂直于曲面或保持恒定角度，使得切削更平稳，减少刀具抖动和切削震颤，这是保证表面质量和尺寸精度的关键。
