UG NX 1980 加工工艺实例课：61、第六十一节课_案例、工艺连接讲解

加工这类多工件排版，咱老话说得好，“磨刀不误砍柴工”。在 UG (NX) 里头，从零件建模到加工编程，每一步都得想得深、看得远。就拿咱们今天说这活儿，在一整块板料上同时加工多个零部件，效率固然是头等大事，但要保证每个零件的精度和表面质量，那可就得下真功夫了。特别是涉及一些小尺寸、薄壁或者形面结构，粗心大意一点，废品率立马就上去了。通过精细的 UG 建模，把所有零件的特征、公差都吃透，再结合材料特性去设计夹具、优化刀路，这才能最大限度地减少空刀，降低切削力，提高生产节拍，同时把报废风险降到最低。这不仅仅是编程手艺，更是咱几十年摸爬滚打出来的经验沉淀，得把眼光放长远，把前期的准备工作做到极致。

项目背景与零件特性

零件概述与材料选择

咱们这次要干的这批活儿，是一些中小型零件，结构上有些对称孔位和一些特定形面，需要批量生产。这些零件虽然单个看起来不复杂，但数量一多，对加工的稳定性和效率就提出了高要求。考虑到实际应用，我们选择了一种高强度铝合金（比如 7075），这种材料重量轻，强度高，但在加工过程中也容易产生切削瘤、热变形等问题，对切削参数和刀具选择有讲究。为了最大化机床的利用率，我们在 UG 中将多个相同零件进行了合理排布，统一放置在一块尺寸合适的板料上进行加工，这既节省了装夹时间，也提高了换刀效率，让整个加工过程更为流畅。

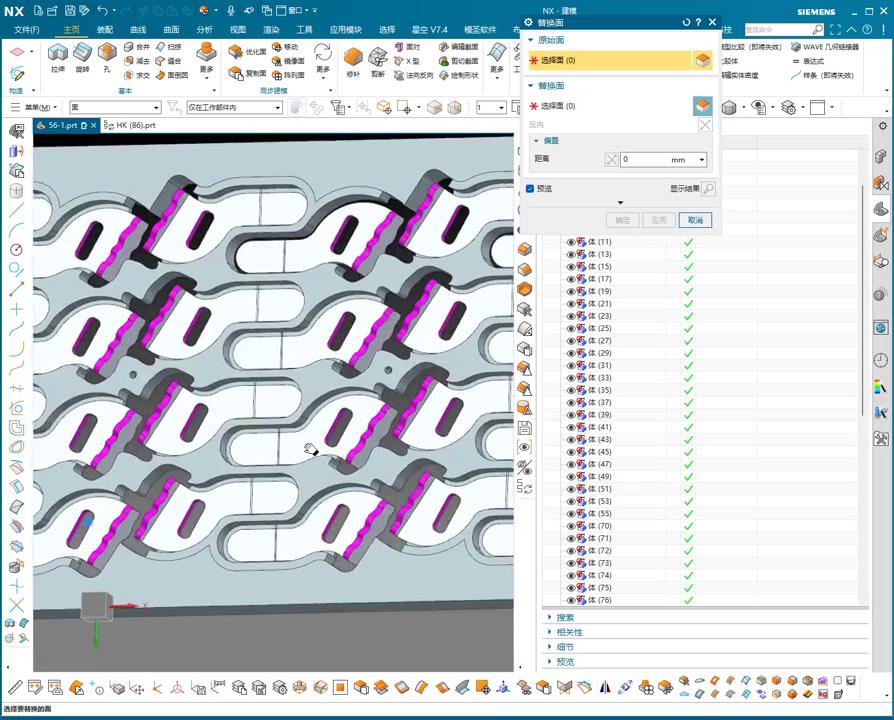

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

精益求精的加工流程

第一步，当然是把板料妥妥地固定在工作台上。这夹具设计可不能马虎，得考虑切削力方向、变形趋势，用自制压板或是专用气动夹具，确保刚性。然后，咱在 UG 里头，利用它强大的多轴编程能力，为这批零件规划一套完整的加工路径。
首先是粗加工：我们会选择一把大直径的硬质合金玉米铣刀，对零件的上表面进行粗铣。走刀路线要尽量规整，通常采用等高线或摆线铣削，快速去除大部分余量，同时保证剩余余量均匀，为后续精加工留足空间。对于内腔部分，会根据深度和形状，选择不同长度和直径的刀具进行多层粗加工。在这一步，UG 的“残余材料加工”功能就派上大用场了，能自动识别未加工区域，避免空刀。
接下来是半精加工：刀具要换小一号，切削参数也得调整得更柔和。这一步主要是修正粗加工留下的误差，进一步细化零件轮廓和特征，为精加工做铺垫。
然后是精加工：这是考验手艺的关键环节。对于平直表面，用平底铣刀走“平行铣”或“往复铣”；对于咱们零件上的形面和倒角，那就得请出球头铣刀或者牛鼻刀了。五轴联动编程这时候就能大显身手，它能让刀具以最合理的角度接触工件表面，一次性完成复杂的曲面加工，避免多次装夹带来的累积误差，同时提升表面光洁度。UG 的刀路优化功能会确保刀具路径平滑、连续，减少急停急转，有效延长刀具寿命。在加工孔位时，先用中心钻定位，再用麻花钻钻孔，最后根据精度要求可能还会进行铰孔或镗孔。
最后是切断与去毛刺：所有特征加工完毕后，用小铣刀沿着零件轮廓进行切断，将单个零件从板料上分离。切断时要留一些支撑筋，方便后续处理。最后一道工序就是手工或机械去毛刺，确保零件边缘光滑。在 UG 中进行加工仿真验证，提前发现并修正潜在的碰撞、过切等问题，是必不可少的一环。

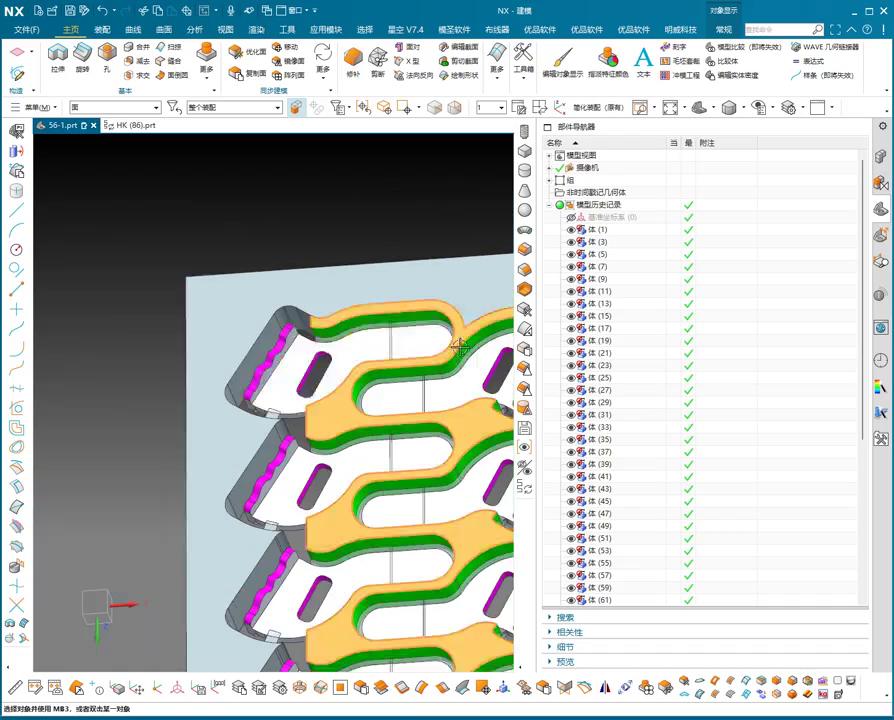

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 夹具刚性不足与振动问题： 老铁们，夹具要是没夹稳，加工时会像跳舞一样抖动，轻则表面有刀痕，重则崩刀、甚至飞件。特别是加工薄壁件或悬伸部分时，更要考虑如何均匀施压、增加支撑点，必要时甚至得设计专用防振夹具，绝不能图省事。
2. 刀路规划不合理导致空刀与效率低下： UG 编程再厉害，也得人来驾驭。不合理的刀路会产生大量的空行程，刀具在空气中瞎转悠，白白浪费加工时间。咱得学会利用 UG 的区域清除、残余材料加工等高级功能，结合零件形状和余量分布，把刀路规划得紧凑高效，每一步切削都是实实在在的材料去除。
3. 忽视材料特性导致的加工变形： 不同的材料有不同的“脾气”。比如铝合金热膨胀系数大，切削时发热容易变形；钛合金硬度高、导热差，容易产生积屑瘤和刀具磨损。在编程时，咱得考虑切削液、切削速度、进给量和切深，甚至预留热处理余量，并且懂得在后续热处理后通过精修来补偿变形，避免“差不多”的心态造成返工。
