这块件儿，看着不复杂，实则处处藏着门道，尤其是那几个带角度的凹槽和底面。从材料上看，是铝合金，加工起来不难，但要保住尺寸精度和表面光洁度，还得防着变形，这就需要咱们老手艺加上新手段。这次就用我们UG里的五轴联动编程，配合精心设计的工装，把这看着简单又不简单的活儿，给它干漂亮了。别以为看着小就轻视，细节决定成败，听师傅我慢慢给你掰扯。

项目背景与零件特性

小伙子，咱们手头这个件儿，批量不大，大概五六十件，是铝合金材质。尺寸说大不大，说小不小，长宽大概是250mm x 42mm，高度50mm，但要注意这个高度是哪个方向，别量错了。最关键的是，它有几处不是垂直于基准面的斜面，特别是那几个带微小角度的凹槽，还有底部一圈的圆角。这要是在三轴机床上硬干，不是得想尽办法做各种斜垫，就是得用小刀具一点点蹭，效率低不说，质量也难保证。而且，铝件儿切削变形的问题，咱们得从夹持和切削参数上多留心。

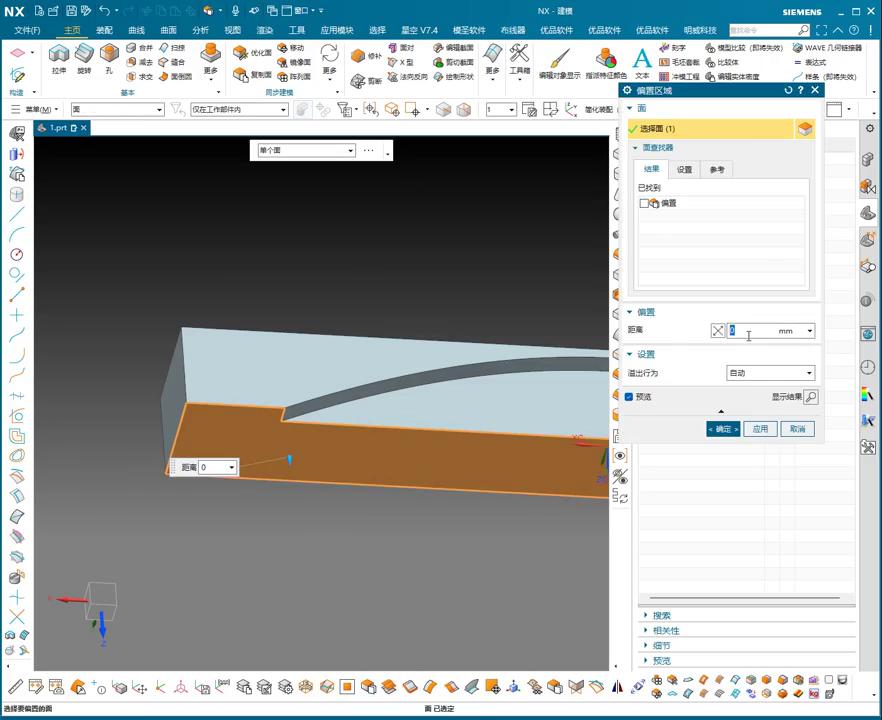

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

工序一：粗加工与第一面精加工

我们先用虎钳夹持住毛坯。毛坯尺寸要留足余量，特别是底部要留出至少3mm的余量，方便后续反向夹持。第一步，先用大飞刀把顶面整体铣平，达到工艺尺寸。接着，用合适的立铣刀（比如咱们常用的平底铣刀）对零件的侧面进行粗加工，把外形轮廓和主要的凹槽部分大致铣出来。这里要控制好每刀的吃刀量，既要保证效率，也要避免因切削力过大导致铝件变形。注意，第一面加工时，侧壁可以适当留0.5mm左右的余量，为后续的精加工和避免装夹干涉做准备。这些粗加工完成后，零件的基本形状就有了。

工序二：制作仿形工装与五轴精加工

重头戏来了，就是这个底面的加工。因为第一面已经基本到位，现在要反过来夹持。咱们得设计一个仿形工装，就像个“模具”，能完美贴合已经加工好的复杂曲面，把它稳稳地抱住。这个工装是UG里建模，然后用其他方式（比如3D打印或数控加工）做出来的。工装做好后，把零件稳固地夹持在上面，这时候，底面的几个斜面、那些带角度的凹槽和底部的倒角，就都能完全暴露在主轴加工范围了。

在UG里，对这些复杂斜面和圆角进行五轴联动编程。选择合适的球头刀或者R角刀，通过“摆头”和“转台”的联动，让刀具始终保持最佳切削姿态。这样做的好处是显而易见的：
1. 减少空刀与干涉： 五轴刀路可以紧贴零件形状，避免刀具干涉，同时路径更短，大大减少空切时间。
2. 提高表面质量： 刀具能够以更小的倾角切削，避免了三轴加工中常常出现的“Z轴台阶痕”，表面光洁度自然好。
3. 加工到位： 那些三轴够不着的深腔、斜孔、以及底部复杂的倒角，五轴都能一次到位，省去了多道工序和人工修整的麻烦。
在编程时，我们要特别注意刀具路径的平稳过渡，避免急停急转，确保切削过程顺畅，这也能减少震刀，提高最终的加工质量。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 装夹方案要思虑周全： 尤其是反向夹持时，务必使用仿形工装，确保零件定位准确、夹持稳固，同时不能让夹具干涉到加工区域。马虎不得，一旦夹不稳，轻则报废零件，重则损坏刀具甚至机床。
2. 五轴编程策略选择得当： 对于复杂曲面和深腔，不要只用一种策略。多尝试几种，比如等高、清根、流线加工，结合实际工件的几何特性，选择最能减少空刀、优化切削力的策略。同时，进退刀的路径和方式也要细心调整，避免刮伤已加工面。
3. 材料特性与切削参数匹配： 铝合金虽然好切，但高速切削时容易产生积屑瘤、毛刺，刀具磨损也快。冷却液要足量、足压，刀具材质和涂层也要选对，切削速度、进给量和吃刀深度要根据实际情况灵活调整，必要时要进行试切，不能一味照搬理论参数。
