UG NX 1980 加工工艺实例课：63、第63节课_四周薄壁形零件工艺凸台五轴工艺方法

这活儿，看着是个规整的方盒子，但细看就知道，里面藏着个深腔，足足一百五六十毫米深。这样的件儿，对材料、刀具、夹具都是考验，更别说那薄壁结构，稍不留神就给你变形。我老王干了这么多年，碰到的深腔薄壁件儿可不少，从铝合金到钛合金，每种材料脾气都不一样。这件儿，我们得用UG（NX）好好规划一番，把三轴和五轴的优势结合起来，从粗加工到精加工，从防变形到优化刀路，每一步都得想清楚了，才能把这块料子，高精度、高质量地拿下来，不光是尺寸得对，表面光洁度也得过硬，才能对得起这件儿。

项目背景与零件特性

零件概述

小伙子们，看这个零件，表面上看是个长方体，但实际是个深腔件。毛坯尺寸比最终件要大不少，这是客户给的粗料。我们得把它精加工成一个内部带有深腔的零件。这深腔有多深？量一下，大约156毫米，扣掉顶部预留的4毫米，实际加工深度是152毫米。腔体内还有一些细节特征，最窄的地方用16毫米的刀还算合适，说明腔体宽度在8毫米左右，甚至更小，所以这刀具的选择就得讲究了。材料嘛，一般这种深腔结构，如果不是特殊要求，大多是高强度铝合金，轻量化是目的，但加工起来也特别容易变形。侧壁很薄，这是它最“娇气”的地方，也是我们加工的重点和难点。

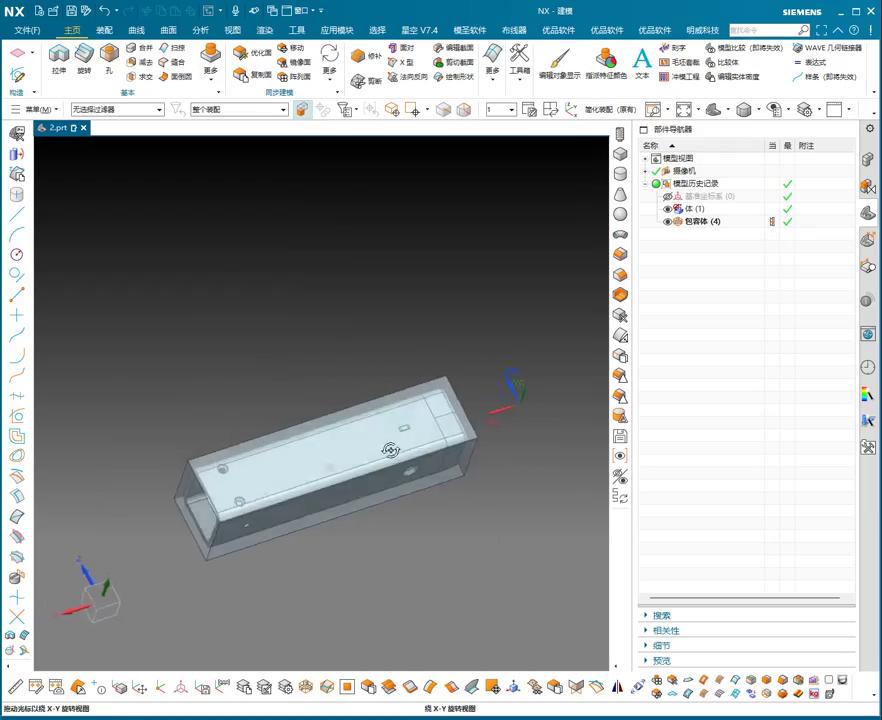

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

第一阶段：毛坯归方与深腔粗加工

首先，拿到客户给的毛坯，第一步就是要“归方”，把一个尺寸偏差较大的粗料，规整成一个接近最终尺寸的方块。我们会在夹具上，先用三轴加工把六个面都铣平，每个面都留个2-3毫米的余量，保证基准面的精度。
紧接着是深腔的粗加工。这深腔最麻烦的就是切削空间小、排屑难。我们通常会先用一把大直径钻头，从顶部开始，在腔体内部预先钻出几个大孔，把大部分材料去除，减少后续铣刀的切削量，也为排屑创造条件。然后，上16毫米的长柄立铣刀，采用螺旋下刀或摆线铣削（Trochoidal Milling）的策略，从上往下进行粗加工。这种方式可以有效控制切削力和切削热，防止长刀具颤振。注意，这时侧壁和底部都要留足余量，尤其是侧壁，大概留2-3毫米，以防在粗加工阶段就出现变形。这个阶段主要目标是快速去除材料，为后续精加工打好基础。

第二阶段：振动时效与深腔精加工

深腔粗加工完成后，零件内部应力会非常大，尤其是薄壁区域，极易变形。这时候，不能急着精加工。我们会把零件从机床上取下，进行“振动时效”（或自然时效），也就是让它静置两天左右。通过震动或自然放置，让材料内部的残余应力充分释放，稳定零件的几何形状。
时效处理后，重新装夹零件。这次夹持要稳固，通常我们会沿用第一次的夹持方式，或者制作专用的软爪，夹持已经加工好的面。然后，使用更小直径（例如6-8毫米）的长柄球头铣刀或平底铣刀，配合五轴联动加工能力，对深腔的侧壁和底部进行半精加工和精加工。五轴联动在这里能发挥巨大作用，它可以让刀具在倾斜角度下切削，避免刀具刃尖接触底部，提高切削效率和表面质量，并更好地处理底部坡度（如果存在）。精加工时，切削量要小，进给速度要慢，同时要保证充足的冷却液冲刷，把切屑及时排出，避免二次切削和划伤表面。

第三阶段：反向装夹与外部特征精加工

当深腔内部加工完成后，零件翻面。这次的夹具设计就很有讲究了，因为要夹持在已经加工好的腔体内部。我们会制作特制的软爪，或使用特殊的夹具，夹持在腔体的上部边缘，夹持力要均匀，夹持深度大概在2.2毫米左右，既要保证足够的夹持力，又不能损伤已加工表面。
这一阶段，我们要把零件外围的轮廓、侧面以及底部（就是之前与夹具接触的面）全部精加工出来。同样，根据零件的复杂程度，会灵活运用三轴或五轴联动。特别是一些曲面特征，或者需要与内部深腔保持高精度配合的外部特征，五轴加工能确保刀具路径顺滑，表面光洁度高。最终，这个件儿就算是彻底搞定了。

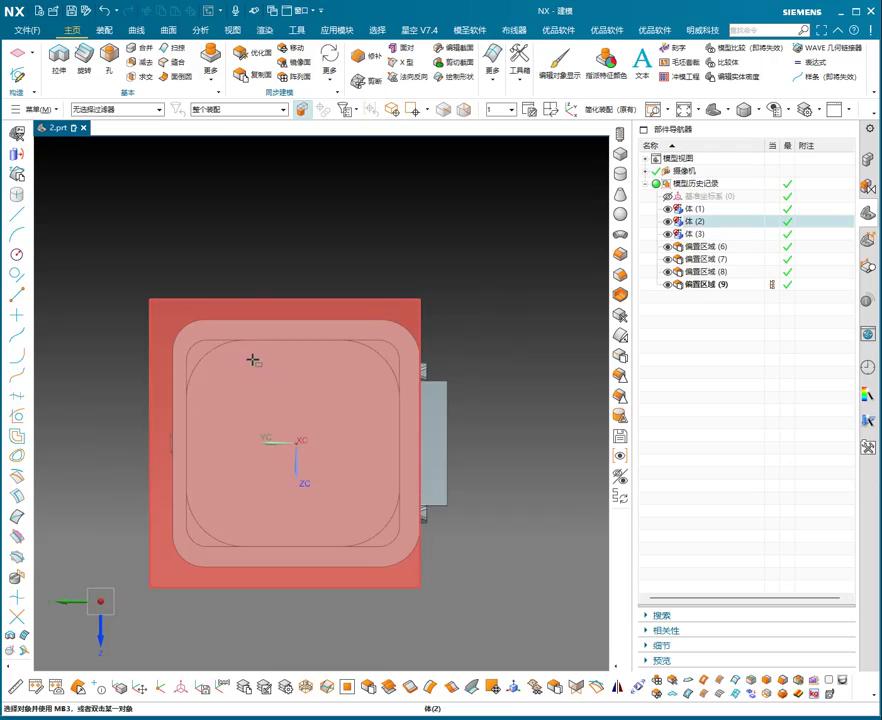

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 长径比刀具振颤与排屑：加工深腔时，刀具长径比过大会导致严重振颤，影响加工质量和刀具寿命，且切屑难以排出。应对方法是：粗加工采用螺旋下刀或摆线铣削，配合大直径钻头预钻孔；精加工使用高刚性刀柄，小切深、快进给，并配合高压冷却液或压缩空气辅助排屑。
2. 薄壁零件变形控制：高强度铝合金等材料的薄壁结构在大量切削后会产生应力变形。避免方法：粗加工后进行振动时效处理，充分释放内应力，稳定零件形状；精加工时采用对称加工、分层加工策略，切削量宜小不宜大，减少切削热和力；选择锋利刀具，降低切削阻力。
3. 多工序夹具与基准传递：零件需多次翻面和转换夹持方式，如何保证前后工序的精度一致性是关键。经验是：在UG（NX）中进行严密的装夹仿真，规划好基准转换；制作精密定位销或专用软爪，确保二次装夹的重复定位精度；在关键配合面上，预留少量余量，在最后工序通过找正或微调来修正累计误差。
