UG NX 1980 加工工艺实例课：64、第64节课_薄壁形零件工艺凸台工艺方法

今天咱们就来唠唠一个硬骨头——高强度钛合金精密结构件的加工。这活儿，可不是简单铣几刀就能完事的。薄壁、深腔、复杂曲面，公差还得拿捏得死死的，稍不留神，变形、崩刀、报废那都是家常便饭。作为干了十五年的老加工匠，我深知这不光要靠车、铣、刨、磨这些老手艺的底子硬，更得把UG这洋玩意儿玩透，五轴联动、刀路优化、空刀减少，这都是提高效率、保证质量的关键。从材料的脾性到装夹的巧劲儿，再到非标刀具的磨制，每一步都得想在前头，方能稳扎稳打，把这件宝贝给整出来。记住了，这可是真金白银堆出来的经验，好好学着点儿。

项目背景与零件特性

咱们这次要攻克的是一个航空级钛合金（比如TC4）精密支架。这东西可不简单，尺寸紧凑，但内部结构极其复杂，有多处深度达50mm的薄壁腔体，壁厚最薄的地方甚至只有0.8mm，还有一些精密的安装孔和连接用的自由曲面。材料本身就“皮实”，强度高、韧性好，但切削加工时容易产生加工硬化，导热性差更是个大问题，切削热散不出去，容易导致零件局部过热变形，刀具磨损也快。而且，这些曲面和孔位之间的形位公差要求极高，稍有偏差就可能导致装配失效。所以说，从头到尾都马虎不得，得把咱们所有的看家本事都使出来。

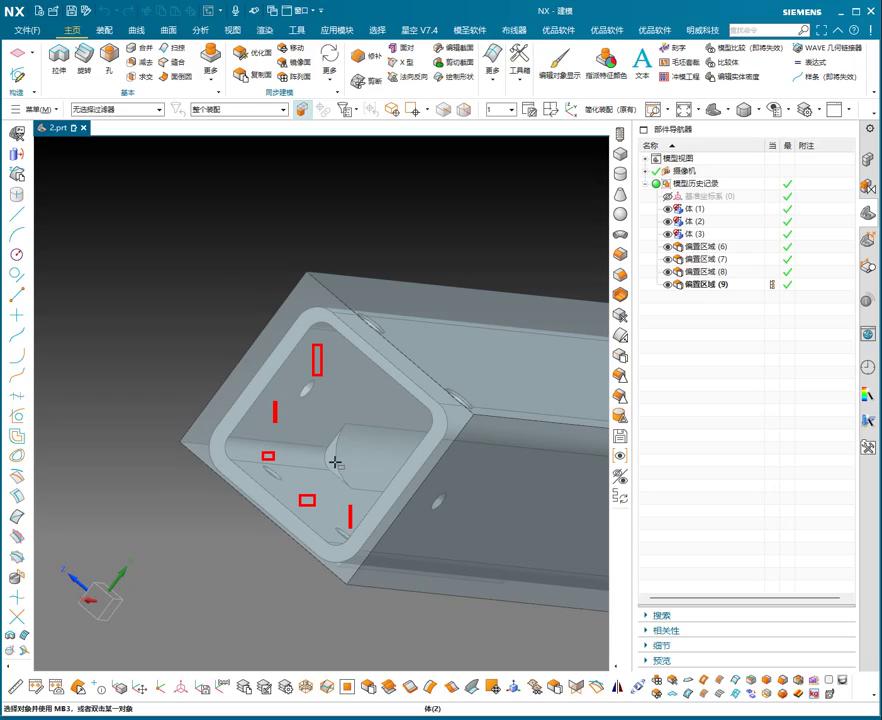

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

第一步，当然是把毛坯搞定。咱们先在平面磨床上把基准面磨平，或者用大飞刀在三轴机床上粗铣出两个基准面，然后把毛坯固定牢靠。接着，上UG，利用其强大的体切削功能，进行第一次粗加工。这阶段，刀具选择大直径、高进给的硬质合金铣刀，主要目标是快速去除大部分余量，但记住，每面至少留1.5到2mm的余量，为后续的热处理和精加工留足空间。粗加工时要特别注意切削液的充分冷却，防止局部过热。

粗加工完成后，别急着精加工，先送去做一次消除应力的热处理。钛合金这东西，内应力大，热处理是防止后续变形的关键一步。热处理回来，零件内部应力释放，尺寸会略有变化，咱们再重新找基准，进行第二次，也就是半精加工。这一步，刀具要小一号，比如用12mm或10mm的球头刀、平头刀，走等高线、插铣等刀路，把主要的型腔和曲面半精修出来，留0.2-0.3mm的余量。UG五轴编程的优势在这里就体现出来了，对于那些倾斜面和曲面，通过刀轴的灵活摆动，能够用更短的刀具，避免干涉，提高加工效率和表面质量。尤其那些薄壁，得用UG的变截面铣削策略，确保刀具与材料的接触面积均匀，降低切削力，减少震动。

最后，就是精加工。这是最考验功夫的环节。咱们需要制作专用的软爪或定位夹具，把零件固定得稳稳当当，一丝晃动都不能有。精加工刀具选用高精度、高硬度的涂层铣刀，直径根据最小圆角半径和表面粗糙度要求来选，甚至可能用到非标的定制刀具。UG里头的精加工刀路，比如流线切削、等参数切削，要走得细腻、均匀，确保表面光洁度。对于那些公差要求高的孔位，先用钻头钻小，再用铰刀精铰，或者用镗刀精镗。五轴联动在这里是主力，尤其是对那些复杂自由曲面，刀具可以沿着曲面的法向进行加工，保证最佳的切削角度和最小的刀具变形，同时优化抬刀、空刀路径，减少非切削时间。整个精加工过程，转速要高，进给要慢，切深要浅，多层走刀，确保热量均匀分布，最大限度地控制变形。最后，仔细打磨去毛刺，确保每个边角都圆顺过渡。

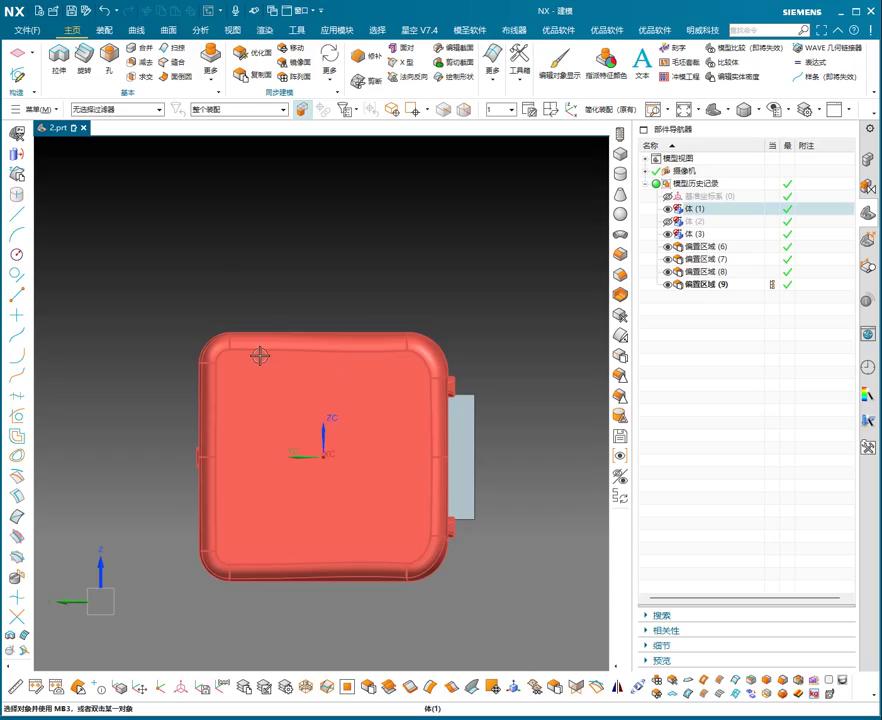

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 薄壁变形预防： 对付薄壁件，粗加工后务必进行应力消除热处理。装夹时要多点支撑，均匀施力，避免局部受力过大。精加工时，宁可多走几刀，每次切深浅一点，也要控制切削力，避免零件颤动。有时甚至需要设计临时支撑结构。
2. 刀具选择与寿命管理： 钛合金加工，刀具磨损快，必须选用高强度、耐磨损的硬质合金刀具，并配备高性能涂层。UG编程时，要精确计算切削参数，确保切削速度和进给量能有效排屑，防止切屑二次切削和加工硬化。非标刀具，要自己磨得趁手，这是老钳工的真本事。
3. UG刀路优化与碰撞检查： 复杂曲面和深腔加工，UG的五轴联动编程是核心。必须精通其各种刀路策略，比如曲面流线、侧铣、桶形铣等，并进行详尽的碰撞检查和机床仿真，确保刀具在任何姿态下都不与夹具或零件本体发生干涉。优化抬刀路径，减少不必要的空行程，是提高效率的关键。

本文关键词：五轴加工, 复杂曲面, 热变形00:00
