UG NX 1980 加工工艺实例课：65、第65节课_铸件注意事项、留量等方式讲解

这篇文章，咱们就聊聊铸件加工里的门道。很多徒弟刚上手，一瞧铸件那粗糙劲儿，心里就犯怵，不知道从哪下刀，生怕把料给干废了。铸件这玩意儿，最大的特点就是毛坯余量不均，有的地方多，有的地方少，甚至有些地方没给你留够量。咱们做加工的，尤其是用UG（NX）编程序的，第一步就得学会“看透”它。通过UG的强大建模和分析功能，先摸清底细，把铸件的实际形状和设计图纸对比，找出余量的真实分布。接着，就是如何巧妙地利用五轴联动功能，优化刀路，减少空刀，确保在不同材料（从轻巧的铝材到硬邦邦的钛合金）上都能高效、精准地加工出合格零件。这不仅要靠咱车、铣、刨、磨这些老手艺的底子，更得结合现代软件的精细化编程，才能把铸件这块“硬骨头”啃下来，避免热处理变形，设计出可靠的装夹方案，甚至磨出非标刀具来解决特殊难题。

项目背景与零件特性

咱们这次要加工的，是个典型的铸件，就拿手头的这个“复杂支架”来说吧。这东西是用铸钢做的，强度要求高，但铸造出来那毛坯件，表面粗糙，尺寸波动大，余量分布更是七零八落，不是说好的地方没肉，就是不该有肉的地方给堆了一坨。零件结构上，既有平面、又有复杂的自由曲面，还有几个角度各异的深孔，对加工精度和表面质量都要求挺高。更麻烦的是，由于铸造工艺的限制，有些孔位和型腔在铸造时预留的并不精确，甚至与理论位置有偏差，这就意味着我们不能盲目地按照CAD模型来加工，得结合实际测量数据。这种零件，如果加工方案不对头，很容易出现壁厚不均、尺寸超差，甚至加工到一半发现没料可干的情况。所以啊，别看它只是个铸件，里面的学问可不少，每一步都得想在前头，做在精细里。

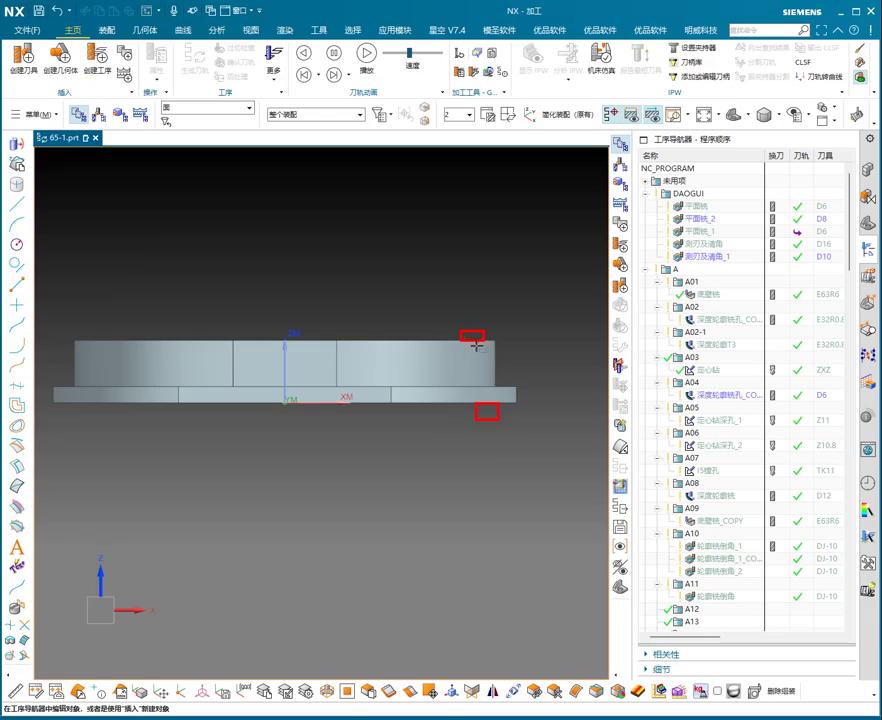

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

既然是铸件，第一步绝对不是直接上机床，而是摸清底细。得先拿小板尺、游标卡尺，甚至上三坐标测量机（CMM），把这铸件的实际尺寸和余量摸个透。尤其是那些关键的定位面和未来要加工的面，一定要有数。在UG里，咱们得先基于设计模型，建立一个“理想铸件”的模型，然后把实际测量的偏差数据录入，或者直接在UG里导入CMM扫描点云，跟设计模型进行比对，生成一个实际余量分布图。这样心里就有谱了，哪里余量大，哪里余量小，一目了然。

接下来，就是装夹方案。铸件毛坯不规整，第一次装夹至关重要。通常我会选用软爪，根据铸件的外部轮廓定制，或者用压板直接压在非关键的粗糙面上。关键是保证夹持稳固，受力均匀，避免夹变形。在UG里，我会先模拟装夹，检查是否有干涉，以及夹持力是否足够。

第一工序：建立基准面。我会选择铸件上相对平整、面积较大、且后续加工中不易受影响的几个面作为初始加工面。在UG中，利用“平面铣削”功能，先粗铣掉大部分余量，确保这些面干净、平整，并符合设计要求。这些面将作为我们后续所有加工的基准。铣削参数要保守，避免应力释放导致变形。例如，对于铸钢件，可以采用小切深、大切宽的方式进行粗加工。

第二工序：粗加工主要型腔与外形。有了可靠的基准面，我们可以将其作为定位面，进行第二次更稳定的装夹。在UG中，我会采用高速加工路径，如“型腔铣削”或“自适应铣削”策略，高效去除大量余量。对于铸钢这种材料，我们会选择涂层硬质合金铣刀，切削参数要兼顾效率和刀具寿命。UG的“最小切削量控制”功能在这里很有用，可以防止刀具在余量不均的区域突然吃到过多材料。五轴联动在这里可以发挥优势，通过倾斜刀轴，使刀具以更优化的角度切削，减少刀具悬伸，提高切削稳定性。

第三工序：半精加工与精加工。这是保证精度的关键阶段。对于复杂的曲面，UG的“等高线铣”、“流线铣”和“轮廓铣”等功能可以精确地生成刀路。我们会根据曲面形状和精度要求，选择合适的球头铣刀或牛鼻刀。五轴联动在此处更是不可或缺，它能使刀具避免干涉、保持恒定的切削点，并优化切削条件，尤其是在一些深腔、斜面或倒扣区域。例如，通过刀具的动态倾斜，可以实现更小的切削余量，获得更好的表面光洁度，同时延长刀具寿命。对于那些角度各异的孔，我会利用四轴或五轴联动功能，一次性完成钻孔、扩孔甚至攻丝，确保孔位精度。UG的“特征加工”模块能自动识别孔特征，并生成相应的加工操作，提高编程效率。

第四工序：翻面加工与最终精修。零件经过一面加工后，翻面后需要再次进行定位。这时，我们就会以第一工序加工好的基准面作为新的定位基准。在UG中建立新的工件坐标系，然后重复上述的粗、半精、精加工步骤。对于一些特别难加工的区域或者需要高光洁度的表面，可能会使用更精细的刀具和更小的步距，甚至采用抛光加工策略。

刀具选择与参数优化：整个过程中，刀具的选择至关重要。粗加工用大直径硬质合金立铣刀，精加工用小直径球头铣刀或特种成型刀具。针对铸钢的硬度和韧性，我们会选择高强度、耐磨损的涂层刀具。切削参数（主轴转速、进给量、切削深度、侧吃刀量）都会在UG中进行模拟，并结合实际经验进行微调，以达到最佳的加工效果。

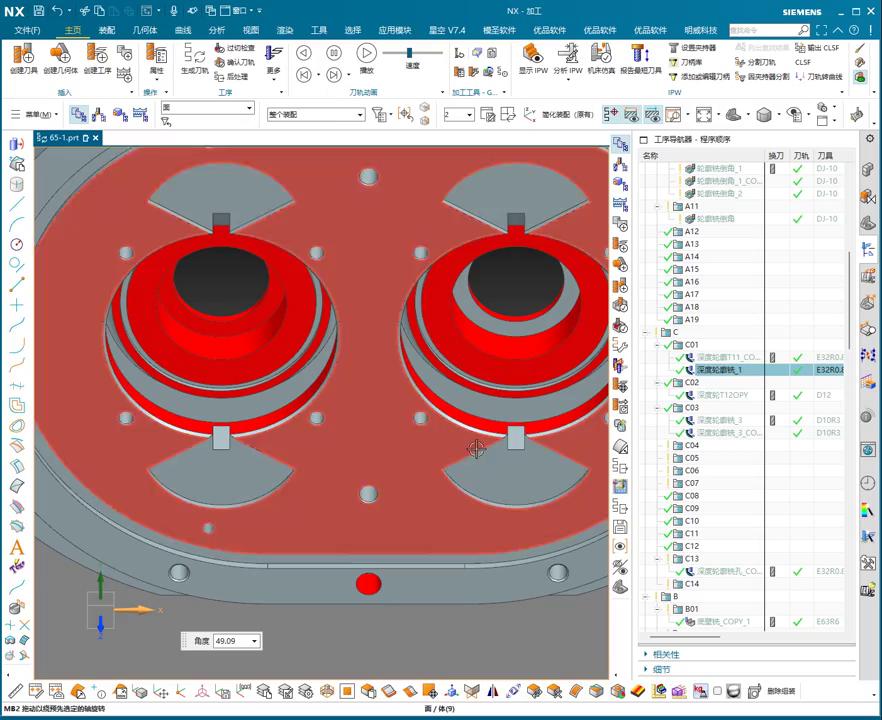

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 盲目相信图纸余量，忽视实际测量：铸件余量不均是常态，直接按图纸余量编程，极易导致局部欠切、过切，甚至刀具碰撞。加工前务必对铸件进行详细测量，并根据实际余量调整加工策略。
2. 基准选择不当或装夹不牢：第一次装夹若选择不稳定的毛坯面作为基准，或夹持力不足，将导致后续所有加工精度无法保证，甚至产生变形。应选择铸件上相对稳定、平整的区域作为基准，并设计合理的工装确保牢固夹持。
3. 不重视加工应力释放与热处理：铸件内部存在铸造应力，加工过程中应力会释放，可能导致零件变形。尤其在粗加工阶段，应分多次进刀，采用对称加工策略，并在必要时进行中间热处理（如去应力退火），再进行精加工。
