UG NX 1980 加工工艺实例课：8、第八节课_镜像件排版加工艺链接创建

本课程深度聚焦于UG NX环境下高效率、高精度镜像零件的排版与制造工艺链接设计。核心内容涵盖了从初始毛坯尺寸的精确界定、单个零件的几何阵列与对称镜像布局，到至关重要的零件间连接肋（Linkage）的创建与优化。文章重点阐述了如何通过精确的几何体延伸来确保后续CNC加工中，特别是清角和轮廓精加工时，刀具半径能够完全清根，从而保证零件的最终分离质量和尺寸精度，实现一块板材上十件零件的高效同步加工。

🔥 提示：实战视频就在下方，点击播放！

## I. 几何体排版与毛坯定义

在进行多件零件的排版加工之前，首要任务是基于零件的几何特性和所需的加工余量，精确规划毛坯尺寸并完成零件的阵列布局。本实例采用5行2列的镜像件排版。

### 确定单个零件尺寸与毛坯规格

实例中的单个零件尺寸为长70mm，宽50mm。基于整体10个零件的布局需求，我们首先计算出合理的毛坯尺寸。考虑到连接筋和外部夹持余量，建议将毛坯下料尺寸确定为约360mm (长) x 220mm (宽) x 45mm (高)。高度（厚度）预留是为了后续的飞面处理，确保最终厚度达到所需的41mm或43mm（根据最终要求）。

### 利用变换功能实现零件阵列

零件阵列是高效排版的基础。UG NX中通过“移动对象”（Move Object）功能实现精确复制和平移。
1. **确定间距：** 为保证刀具行走空间和连接肋的强度，零件之间的间距定为10mm。
2. **X轴平移：** 由于单个零件宽度为50mm，加上10mm间距，每次复制的平移增量设置为60mm。重复此操作4次，即可形成第一行的5个零件。

### 镜像操作实现双排布局

由于零件为镜像件设计，第二排的创建利用“变换-镜像”功能效率最高，同时保证了反向零件的准确性。
1. **选择镜像平面：** 在Y轴方向，计算第一排零件的中心线。如果第一排的高度跨度是70mm，加上上下连接肋和间距，选择一个恰当的中心平面作为镜像基准面。
2. **执行镜像：** 确保镜像操作勾选“复制”选项，将第一排的5个零件完整镜像至第二排，形成最终的10个零件布局。

## II. 联接工艺创建与边界定义

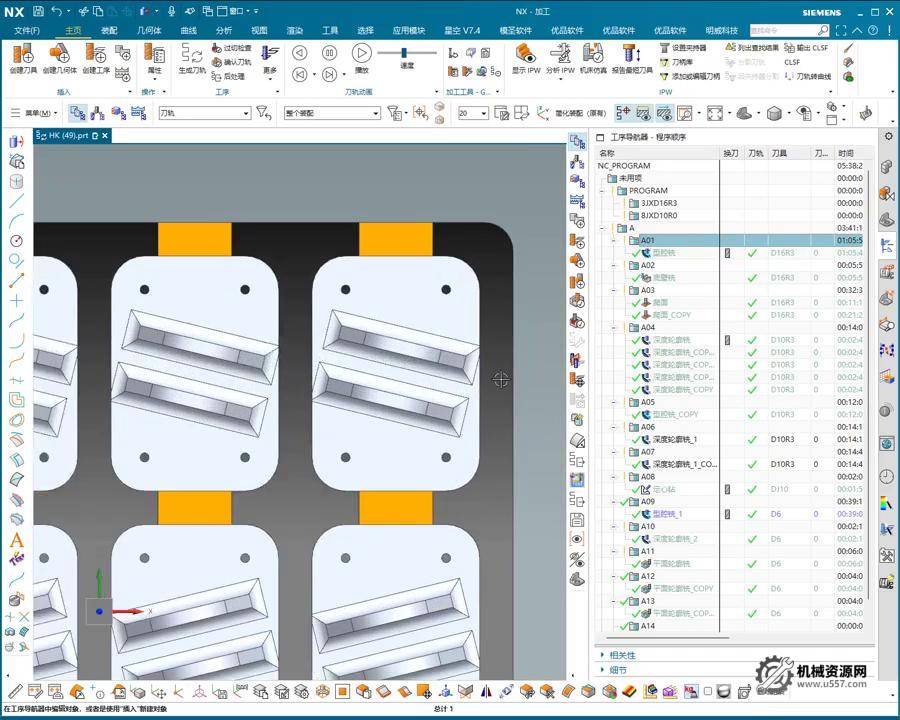

联接肋（或称连接桥、Tabs）是多件排版加工中的核心工艺环节，它负责在大部分加工完成后仍将零件固定在毛坯上，直到最终切断工序。

### 创建整体外框并预留压板量

为了后续在CNC工作台上稳定夹持，必须创建包含所有零件的外边界。
1. **使用包容体：** 利用“包容体”（Bounding Body）命令围绕所有零件生成一个毛坯的几何表示。
2. **外部偏置：** 对该包容体进行偏置操作，预留足够的空间用于压板（通常建议留出20mm-25mm的偏置距离），确保压板不会干涉刀具的外部轮廓加工。

### 联接边线的抽取与延伸处理

在零件的几何模型上，连接肋通常通过在轮廓切削路径上预留未切削区域来实现。但为了确保刀具清角准确，需要对这些预留的几何体进行特殊处理。
1. **提取轮廓线：** 抽取需要保留联接的区域的边线几何体。
2. **创建片体/曲面：** 利用这些边线创建片体或曲面，用于定义连接区域。

### 关键技术点：刀具半径补偿与边线延伸

这是保证连接肋精度的关键步骤。由于CNC刀具具有半径（例如，D6刀，半径3mm），在加工零件轮廓时，刀具中心轨迹位于几何边线之外。若直接基于原始几何边界创建连接肋，则在清根时会留下多余材料。
1. **延伸原理：** 针对最终用于切断的刀具（如D6），其半径为3mm。为了保证刀具能完全走过连接肋的根部，且不残留材料，必须将连接肋的轮廓向外延伸。
2. **实施延伸：** 使用“延伸片体”（Extend Sheet）功能，将连接肋的边缘向外延伸，延伸量通常设置为略大于刀具半径的数值（例如，4mm甚至7mm，以确保安全清角）。这样，刀具在进行轮廓光刀时，其中心轨迹可以完全越过零件的实际边界。

## III. 实体化与程序策略规划

完成几何体的布局和连接肋设计后，需将片体结构转换为可编程的实体，并制定合理的NC加工策略。

### 几何体的加厚与参数清除

1. **加厚操作：** 确定连接肋的高度（通常与零件厚度一致，例如4.05mm）。使用“加厚”（Thicken）命令，将所有连接片体向上或向下加厚，使其与零件主体连接，形成最终的实体连接肋。
2. **参数清除：** 完成几何体创建和验证后，执行“移除参数”（Remove Parameters）操作。此步骤将几何体固化，防止后续操作意外修改原始设计约束，确保模型在NC编程阶段的稳定性。

### 刀路路径规划与工艺简化

合理的编程顺序能够最大程度减少应力变形和振动。
1. **粗加工：** 首先对所有零件的外轮廓和内部型腔进行粗加工，留出余量。
2. **清角与精加工：** 利用较小直径的刀具（如D6）进行轮廓清角，此时延伸过的连接肋边缘确保了清角到位。
3. **光刀：** 完成所有零件的精加工面和侧壁的光刀。
4. **最终切断：** 采用小刀具（例如D6）在最后一道工序中，沿连接肋和外部边界进行全深度的切断。在切断时，为保持零件稳定性，可能需要预留少量连接肋末端手动去除。
