UG NX 1980 加工工艺实例课：50、第五十节课_案例、复杂零部件工艺连接讲解

今天咱们要聊的，是加工航天领域里头，一块儿瞧着简单，做起来却让不少新手头疼的零件——一个薄壁的钛合金支架。这玩意儿可不是普通货色，材料是TC4钛合金，强度高、耐热好，但加工起来就是个“硬骨头”。薄壁结构又容易变形，稍不注意，工件就废了。咱们老师傅的经验，再加上UG软件里的那两下子，从建模到五轴联动编程，再到实际的装夹、刀具选择，每一步都得精打细算。特别是怎么把变形控制住，怎么让刀具寿命更长，这里头的门道可多了，咱们今天就好好掰扯掰扯，给你们讲明白。

项目背景与零件特性

这次要加工的，是一架新型号飞机上的一个关键支架。别看它个头不大，结构却复杂得很，特别是它那几处薄壁区域，最薄的地方只有1.5毫米，而且还有复杂的曲面过渡和一些深腔结构。材料用的是TC4钛合金，这料子在航天里是宝贝，强度重量比高，高温性能好，可它在加工时就像个“磨人精”。热传导性差，切削热散不出去，容易粘刀；硬度高，刀具磨损快；最要命的是，加工应力一释放，薄壁就容易变形，一变就超差，直接报废。所以，咱们在动手之前，脑子里就得把整个加工过程的“电影”跑一遍，每一步的风险在哪，怎么规避，都得想清楚。

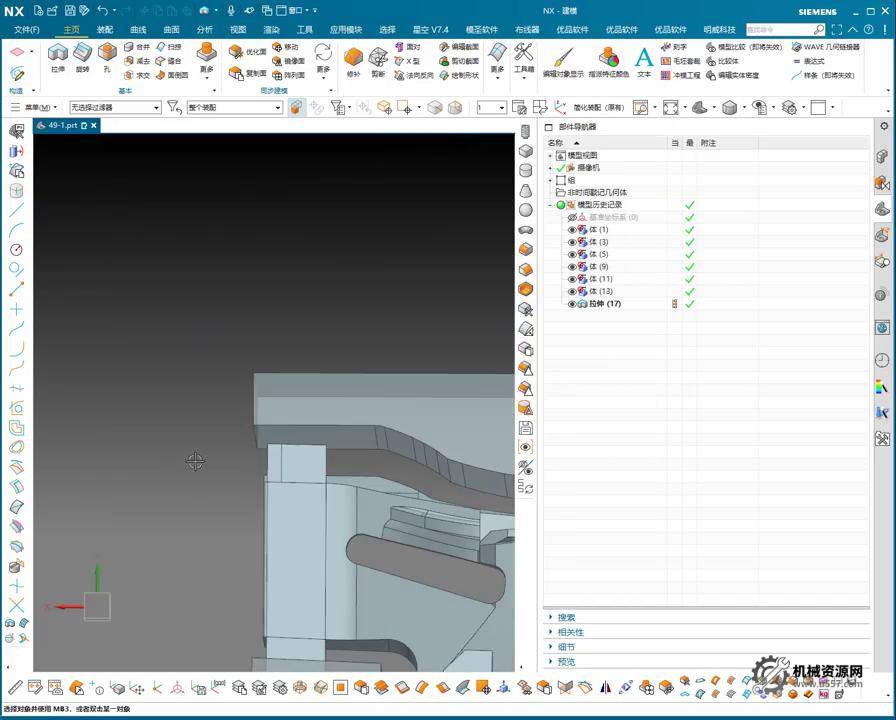

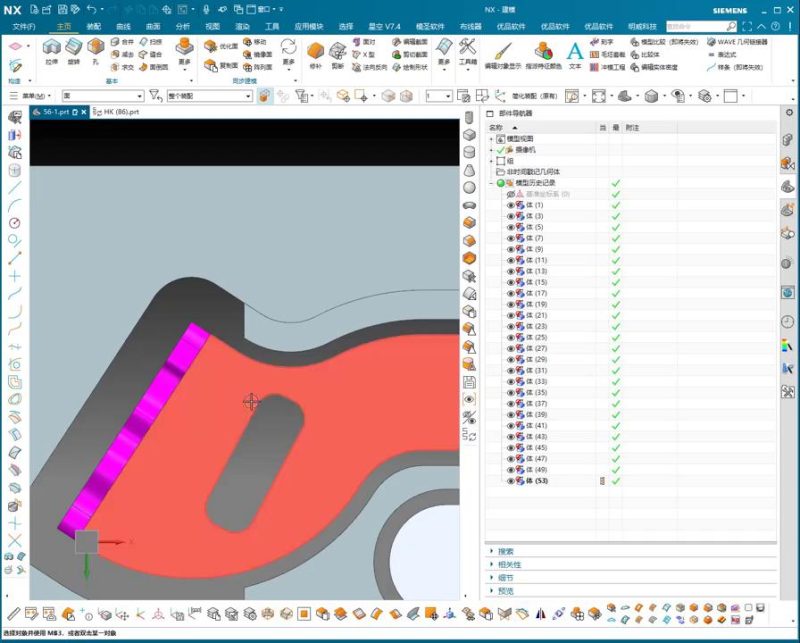

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

面对这种“硬骨头”，咱们得有章法。首先，UG（NX）建模和编程是基础。工件的复杂曲面，在UG里头通过“自由形状建模”和“同步建模”功能，能精确地把设计意图还原出来。重点在编程上，特别是五轴联动。对于那些薄壁区域，咱们不能用传统的三轴“硬铣”，那样不是振动就是变形。得用五轴联动，让刀具姿态时刻与切削点保持最佳角度，走顺铣，分层进给，用“螺旋下刀”或“摆线切削”策略，保证切削力均匀。刀路要优化到极致，减少空刀，能连续走的就连续走，省得频繁抬刀引起震动。

材料方面，TC4的特性决定了切削参数得保守。咱们一般会选择PVD涂层（比如TiAlN）的硬质合金立铣刀或球头刀。刀具的悬伸要尽可能短，增强刚性。切削参数上，转速不能太高，线速度控制在60-80米/分钟，但进给量要跟上，形成合适的切屑，把热量带走，避免切屑二次切削和粘刀。冷却液必须是高压大流量的，直接冲到切削区，不光是冷却，还得排屑。

装夹方面更是重中之重。第一道工序粗加工，用传统的虎钳或专用夹具，要求刚性好，夹持力足，把大部分余量干掉。干完粗加工，别急着精加工，得做一次“时效处理”或“应力消除退火”。把粗加工产生的内应力释放掉，这样精加工的时候，变形就小多了。精加工时，夹具得更精巧，可能用到“辅助支撑”或者“定制的低压软爪”，甚至考虑用真空吸盘或者融蜡固定来避免薄壁变形。精加工的刀路要用“等高线加工”或“流线加工”，走光顺的路径，留小余量，轻快地把表面光洁度和尺寸精度干出来。

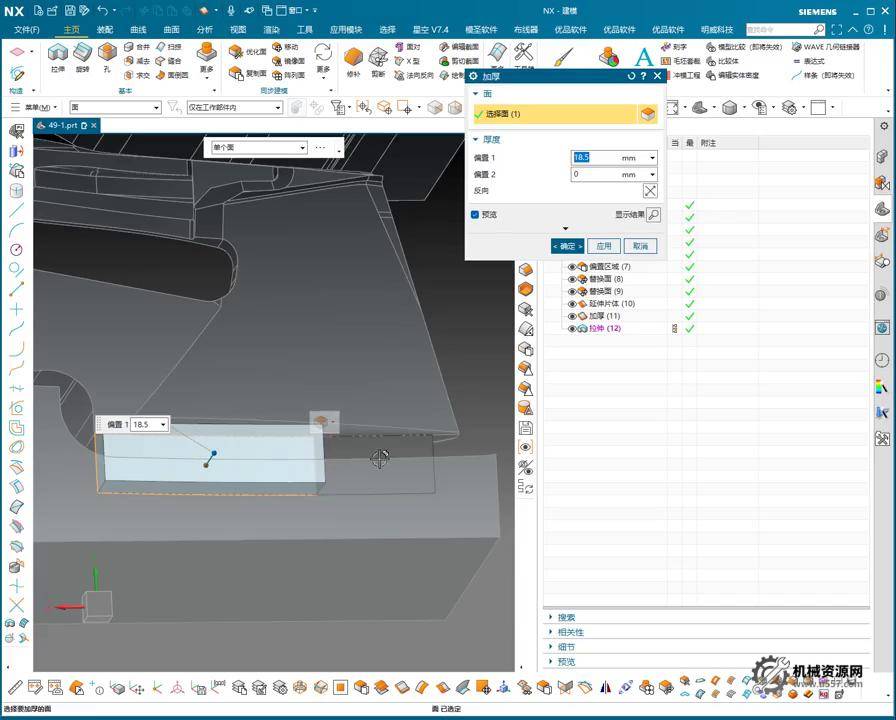

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 变形控制是核心：加工钛合金薄壁件，变形是头号大敌。除了前期应力释放，加工时也要注意切削参数和刀路规划，尽量采用小吃刀量、多走刀，分层、对称切削，平衡工件两边的应力，避免单侧大进给，导致薄壁朝一边弯曲。必要时，可以设计临时支撑筋或者在工件上预留工艺孔，用螺丝进行辅助固定。
2. 刀具选择与维护：钛合金对刀具非常“苛刻”。别想着一把刀能干到底，该换就得换。选择合适的刀具几何角度和涂层，是提高刀具寿命的关键。冷却液要足量、高压，不光是冷却，还要及时排屑。一旦发现刀具崩刃或磨损严重，立即停止更换，强行使用只会损坏工件甚至机床。
3. UG编程要精细：在UG里，别只满足于生成刀路。要多利用仿真功能，检查有没有过切、欠切，以及刀具和夹具的干涉。尤其是在五轴联动刀路里，要仔细检查刀轴方向的变化是否平稳，有没有突然的跳变。优化进给速度，在复杂区域减速，平稳过渡，才能确保加工质量。

本文关键词：钛合金加工, 5轴联动, UG编程, 薄壁件变形, 工艺优化, 航空航天
