小伙子们，今天咱聊个硬茬。这件活啊，看着不复杂，但要想加工好，门道可不少。我干了这么多年，从车铣刨磨到电火花，啥没见过？尤其是现在，玩转UG，那更是如虎添翼。遇到这种异形曲面多、精度要求高的件，就得从建模阶段就开始琢磨，刀路怎么走最省料、最省时，又能保证形位公差。材料特性、装夹方式、甚至非标刀具的修磨，每一步都得想在前面。热处理的变形，那是常有的事，怎么预防、怎么补偿，都是经验活。今天，我就把这件活的加工思路，从头到尾给你们捋一遍，听好了，这可都是真金白银的经验。
项目背景与零件特性
拿我们手里这个件来说，这是个航空发动机的导流叶片，材料是镍基高温合金，硬度高、切削性能差，还容易加工硬化。外形上，它有着复杂的自由曲面，壁厚不均，整体呈现一个扭曲的形态。精度要求是微米级的，尤其是叶片型面，不允许有任何刀痕或过切。而且，还有几个深腔结构，传统的三轴加工根本够不着。这玩意儿，在飞机上可不是闹着玩的，性能和寿命都靠它，所以加工质量必须过硬，一点马虎都不能有。这就要求我们从UG建模开始，就要把所有的工艺细节考虑进去，包括毛坯的形状、余量的分配、以及最终的检测基准。

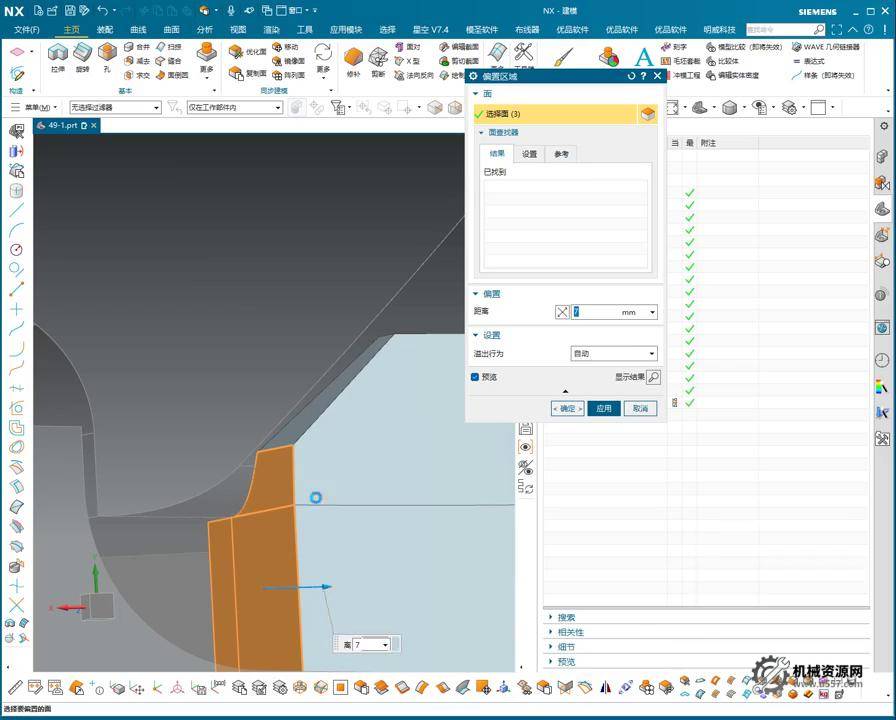

![图片[1]-机械资源网](https://www.u557.com/wp-content/uploads/2026/02/20260201124014215-s1_1769920808.jpg)
老师傅实操截图 – 核心工艺点解析
详细加工工序讲解
这活儿的加工，咱得一步步来。首先，UG里头，要根据三维模型，把毛坯和净形都建立起来。针对镍基合金，粗加工我们不能搞大进给大走刀，得用小切深、高进给的策略，配合高速加工中心。刀路规划上，要多用清角刀路，把余量均匀地去除，减少局部热应力。尤其是曲面，要用流线铣（Flow Cut）或等高线铣（Contour Milling）确保刀具路径平滑，避免急拐弯，减少刀具磨损和振动。装夹方案这里，我们用的是液压自定心夹具，配合定位销。第一次粗加工时，要预留足够的精加工余量，一般2.5到3.5毫米，考虑到高温合金的加工硬化，不能留太少。粗加工完成后，就要送去进行真空热处理，目的是消除内应力、稳定材料组织。热处理回来，肯定会有变形，这就需要用三坐标检测数据进行比对，必要时还要进行UG模型的迭代更新，做变形补偿。精加工阶段，大部分区域要上五轴联动，特别是那些扭曲的叶片型面和深腔部位，利用五轴的优势，让刀具始终保持最佳切削姿态，避免干涉，提高表面质量。刀具选用上，我们常用整体硬质合金球头铣刀，必要时还要自己磨制一些非标刀具来清角。UG里的五轴刀路，我通常会用优化过的流线切削，把空刀轨迹降到最低，减少不必要的行程，既省时间又保护刀具。最后，就是精修和去毛刺，确保每个细节都完美。

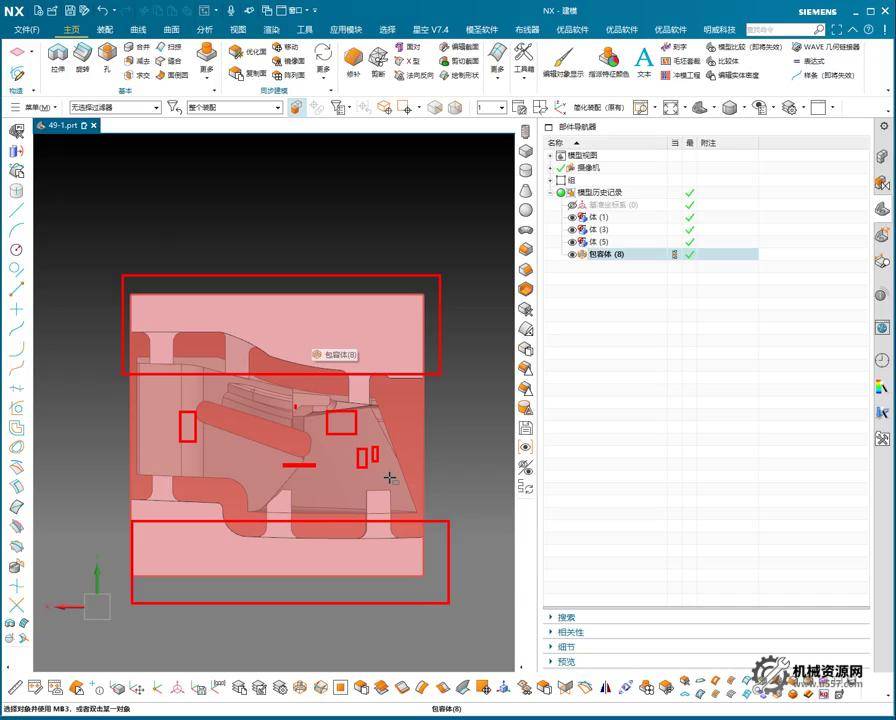

![图片[2]-机械资源网](https://www.u557.com/wp-content/uploads/2026/02/20260201124016535-s2_1769920808.jpg)
老师傅实操截图 – 核心工艺点解析
本节避坑总结
所以啊，干这活，有几点你得牢记在心：
1. 热处理变形是硬伤，预防胜于治疗。
毛坯粗加工后的内应力释放，以及热处理过程中的温度变化，都会导致零件变形。前期在UG里预留的余量要足够，而且粗加工的刀路要考虑均匀切削，减少应力集中。热处理后，务必进行全尺寸检测，发现变形及时在编程中进行补偿，不能硬铣。
2. 装夹定位是根本，稳如泰山是前提。
特别是加工这种薄壁、复杂曲面的零件，装夹不能有丝毫的松动。液压夹具是首选，接触面要大，还要确保零件在夹紧过程中没有受到额外的应力而变形。基准的选择要合理，一次装夹能够加工到尽可能多的区域，减少二次装夹的累积误差。
3. 五轴联动是利器，刀路优化是灵魂。
五轴虽好，但刀路规划不好，一样是浪费时间，甚至损坏刀具。在UG里，精加工特别是曲面加工，要精细控制刀具轴向矢量，避免陡峭区域的局部切削负荷过大，以及干涉。多用流线切削、等高线精加工，配合合适的切削参数，减少空刀，提高效率和表面质量，这都是经验，多练多琢磨。
本文关键词：UG五轴, 高温合金, 热处理变形
