UG NX 1980 加工工艺实例课：52、第五十二节课_案例、复杂零部件工艺流程讲解

咱们今天来聊聊一个典型的航空精密零件加工，就拿一个复杂曲面的航空铝合金支架来说吧。这活儿，看着不大，里头的学问可不少。从毛坯下料，到装夹定位，粗加工、热处理、半精加工、精加工，每一步都得心思缜密。特别是涉及到复杂曲面和薄壁结构，这UG的建模和五轴编程能力就显得尤为关键。我干了这么多年，深知材料脾性、刀具选择、装夹方案，还有那热处理后的变形控制，都是环环相扣。好的工艺流程，不仅能保证零件精度和表面质量，还能大大提高生产效率，减少返工和废品，这才是咱们老师傅的价值所在。咱们今天就掰开了揉碎了，把这支架的加工工艺给大伙儿好好捋一捋。

项目背景与零件特性

这次咱们要加工的，是个航空用的精密铝合金支架。材料是7075-T6高强度铝合金，这材料强度高，但加工性相对较差，容易产生内应力。这零件的几何特征可不简单，它包含多处复杂的自由曲面，还有几处厚度仅有2毫米的薄壁结构，整体尺寸精度要求高，特别是形位公差和表面粗糙度，都达到了航天级的标准。这意味着，任何环节的疏忽，都可能导致零件报废。在UG里建模的时候，咱们就得把这些复杂曲面和薄壁特征琢磨透了，为后续的刀路规划打下坚实的基础。零件轻量化设计，既要满足结构强度，又要控制重量，所以那些挖空和加强筋的设计，也给咱们的加工带来了不小的挑战。

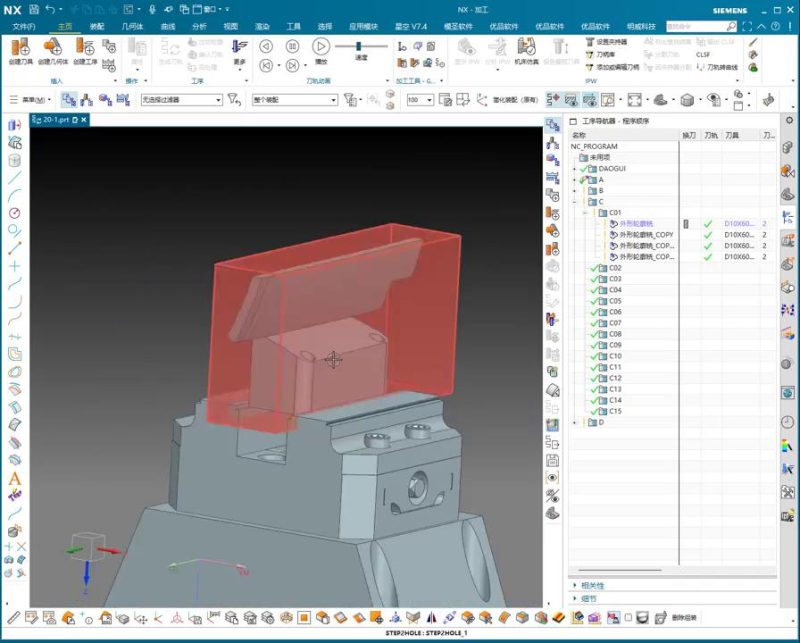

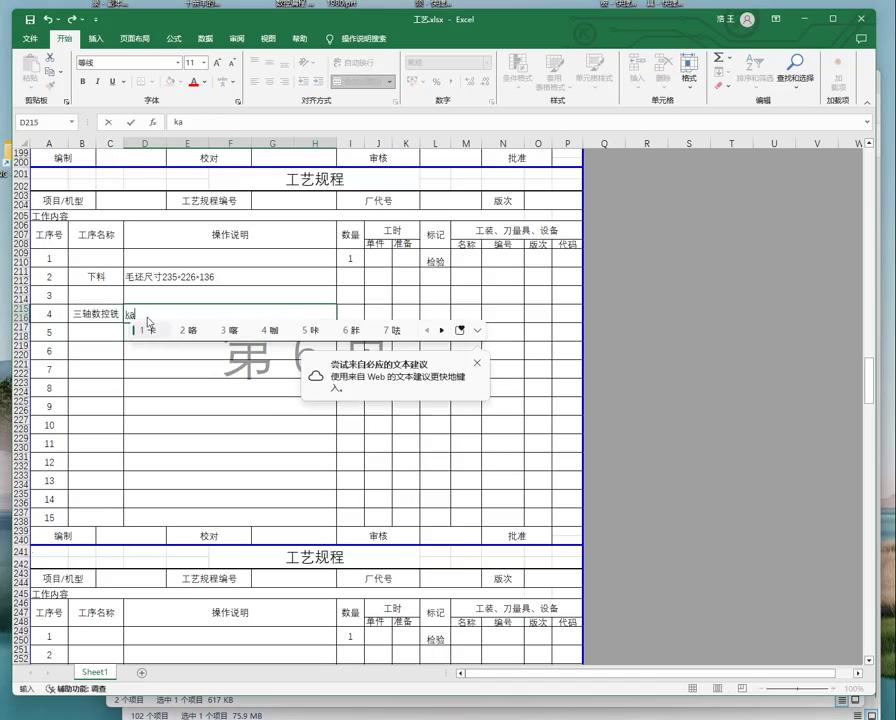

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

这航空支架的加工，咱们得循序渐进，步步为营。

1. 毛坯下料与检测： 选材是第一步，确保7075-T6材料合格。然后就是线切割或带锯下料，留足加工余量。下料后，先做个初步检测，确保毛坯尺寸符合要求，表面无明显缺陷。这就像盖房子，地基不牢，再好的房子也白搭。

2. 工装夹具设计与装夹： 对于这种薄壁、复杂曲面零件，普通的虎钳根本没法用。咱们在UG里设计定制化的专用夹具，多点支撑，保证足够的刚性，同时避免夹紧力导致零件变形。比如，采用真空吸盘或低压液压夹具，配合定位销，确保零件在加工过程中稳定可靠。第一次装夹，主要加工定位面和大部分非关键尺寸的粗加工，尽量一次装夹多面加工，减少装夹误差。

3. 粗加工（第一序）： 这一序的目标是快速去除大部分余量。在UG中，咱们会使用大直径的立铣刀，采用高效的“动态铣削”或“适应性铣削”策略，规划刀路。这种刀路能保持恒定的切削载荷，提高材料去除率，同时减少刀具磨损。在加工薄壁区域时，要特别注意，不能“一口吃个胖子”，余量要留得均匀，一般单边留0.5-1mm，以避免应力集中导致变形。同时，刀路要避开所有关键曲面，防止碰撞。

4. 热处理（应力消除）： 粗加工完成后，零件内部会积累较大的残余应力，尤其对7075-T6这种材料。这时候，咱们得把零件拿去进行T6处理后的固溶时效热处理，或至少进行一次去应力退火。这一步至关重要，能有效释放内应力，防止后续精加工时因应力释放而产生翘曲变形。很多徒弟刚开始不重视这步，结果精加工一刀下去，零件就弯了，这可不是闹着玩的。

5. 半精加工（第二序）： 热处理后的零件，经过再次检测，确保无明显变形后，就可以进行半精加工了。这次装夹可能需要调整，或者利用第一序加工出来的定位面进行更精准的定位。在UG里，刀路要精细化，采用较小的刀具，如球头铣刀或平底铣刀，沿零件特征轮廓进行等高切削或流线切削，均匀去除热处理后的硬化层和残余余量，为精加工留0.1-0.2mm的精加工余量。重点关注曲面区域的光顺性，减少精加工的负担。

6. 精加工（第三序，包含五轴联动）： 这是决定零件最终质量的关键一步。针对复杂曲面和薄壁区域，UG的五轴联动编程能力就发挥到极致了。我会采用球头铣刀或T型刀，利用五轴功能让刀具始终保持最佳切削角度，避免刀具干涉，同时保证表面粗糙度。刀路策略会选择“流线铣削”、“陡峭和非陡峭区域区分铣削”等，确保在不同区域都能得到最佳的加工效果。对于薄壁结构，要采用“渐进式切削”，每次下刀量小，甚至采用“逆铣”来控制变形。整个过程要严格控制切削参数，冷却液要充足，保证排屑顺畅，避免二次切削。

7. 清角与去毛刺： 精加工完成后，往往在一些内角处会有残留的刀痕或微小毛刺，这需要采用小刀具进行清角，或者人工配合精细的打磨抛光，确保所有边角光滑，无毛刺。

8. 终检与测量： 最后，零件要进行严格的尺寸、形位公差和表面粗糙度检测，通常要上CMM三坐标测量机进行全尺寸检测，确保所有指标都符合图纸要求。

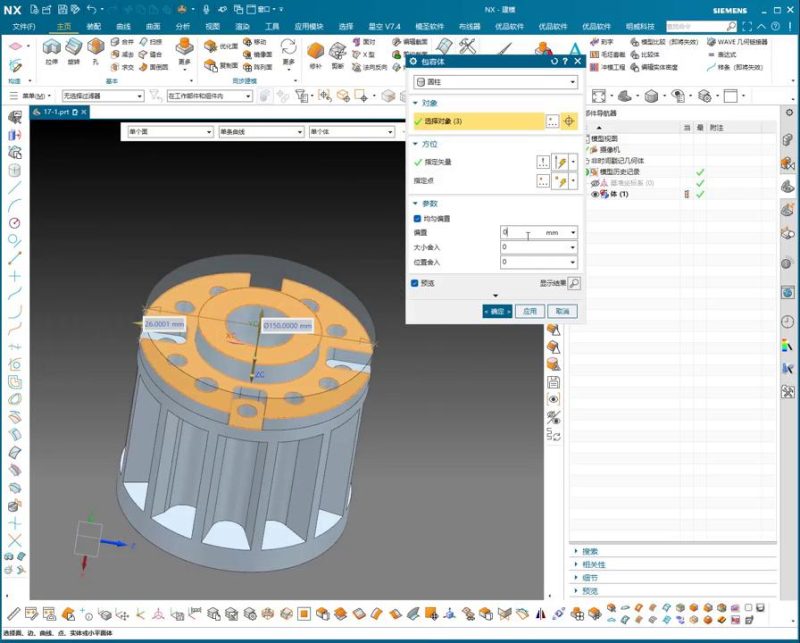

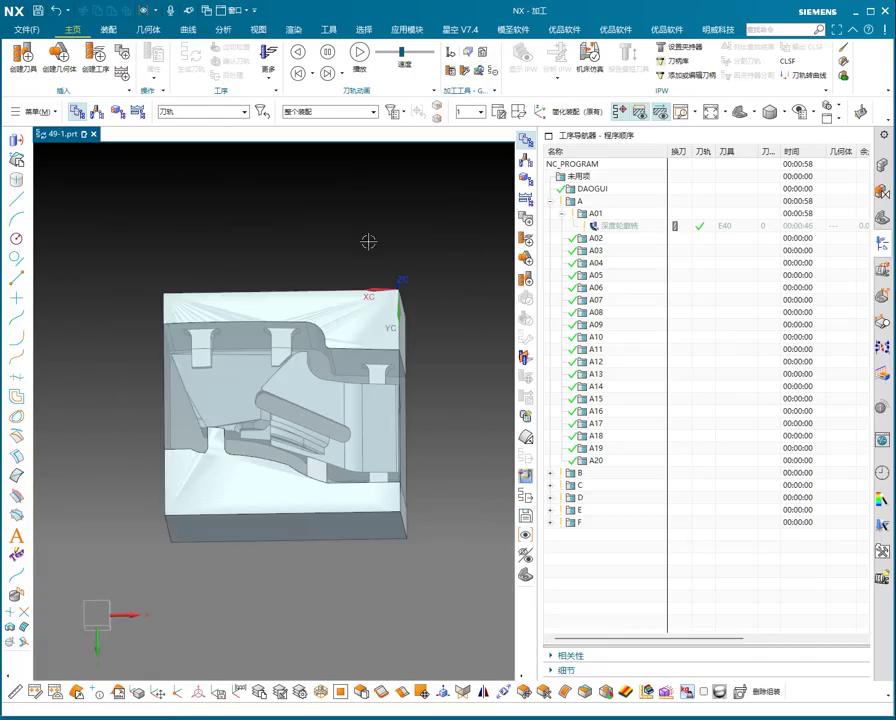

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 装夹是重中之重，切勿随意： 特别是薄壁件和复杂结构，一个好的装夹方案，能让你少走弯路。别指望一把虎钳打天下，根据零件特性定制工装，能省下后期大量的修整和返工时间，这钱花得值。
2. 热处理是变形克星，不可忽视： 别以为热处理只是材料供应商的事。对于高精度零件，粗加工后做一次去应力热处理是必选项。这是预防精加工变形的“防火墙”，这一步省了，后面等着哭吧。
3. UG编程要精细，切忌“一刀流”： 复杂的曲面和薄壁，就得用五轴，刀路优化不是花架子，那是实打实的效率和质量。学会减少空刀、选择合适的切削方式、控制进给和转速，这比你蛮干要强百倍。

本文关键词：UG NX, 五轴加工, 航空零件, 7075铝合金, 工艺规划00:00
