本节课程以 UG NX 1980 为平台，详细演示了复杂零部件的加工工艺规划，重点聚焦于如何创建和应用辅助连接筋（连接体）。通过斜率分析识别了零件中的曲面和平面区域，确定了 $\Phi$12 和 $\Phi$10 R2 等主要精加工刀具。随后，系统性地构建了带有精确偏移量的毛坯体，并创建了必要的连接筋以确保零件在切断前的加工稳定性。最终，课程确立了包含粗加工、精加工和切断在内的完整两面加工流程。
🔥 提示：本节教程实战视频如下：
第一章：零件几何体的斜率分析与准备
在进行 UG NX 加工编程之前，对零件的几何特征进行彻底分析是至关重要的第一步。这有助于我们选择正确的刀具和制定高效的加工策略。
几何体特征的初步识别
首先使用“斜率分析”工具对零件表面进行检查。通过颜色编码，我们可以迅速区分出平面（绿色）和曲面（非绿色）区域。
1. **平面区域确认：** 大部分表面显示为绿色，表明这些区域是平面或可以轻松使用平面铣削策略进行加工。
2. **曲面区域识别（01:00）：** 零件的特定侧面被识别为非绿色，确认该区域为需要使用轮廓铣削或曲面精加工策略的复杂曲面。
3. **圆角半径分析：** 通过测量关键圆角（R2或R4，音频02:33），确定了侧壁精加工所需的最小刀具直径，例如可以使用 $\Phi$12或$\Phi$10 R2的球头或平底刀。
毛坯几何体的定义与边界框设置
为了精确控制加工余量和定义切削路径，必须合理设置毛坯（Blank）几何体。
1. **创建包容体（Bounding Box）：** 首先快速创建一个零件的包容体。
2. **设置偏移量：** 基于几何体尺寸（例如15mm高度），考虑到装夹和切断需求，对上下表面和侧面设定精确的偏移量。在本例中，为确保有足够的夹持和切断空间，毛坯上下两端各预留约 1mm 的加工余量（例如将高度设置为 14mm 或 16mm，以确保留出合理的安全边界）。
第二章：辅助连接筋（连接体）的创建与应用
连接筋（或称为支撑筋）是确保零件在最后切断阶段保持稳定性的关键辅助结构。UG NX 允许通过创建辅助实体来模拟这些装夹支撑点。
连接筋草图的绘制
1. **选择绘制平面：** 在零件底部或装夹面上选择一个平面，用于绘制连接筋的草图。
2. **绘制矩形区域（07:08）：** 在零件外围需要进行切断操作的位置，绘制矩形草图作为连接筋的截面。这些区域应均匀分布，足以承受切断时的应力。
拉伸与替换面操作的高级应用
连接筋的创建必须适应零件原始几何体的复杂性，特别是在高度不一致的区域。

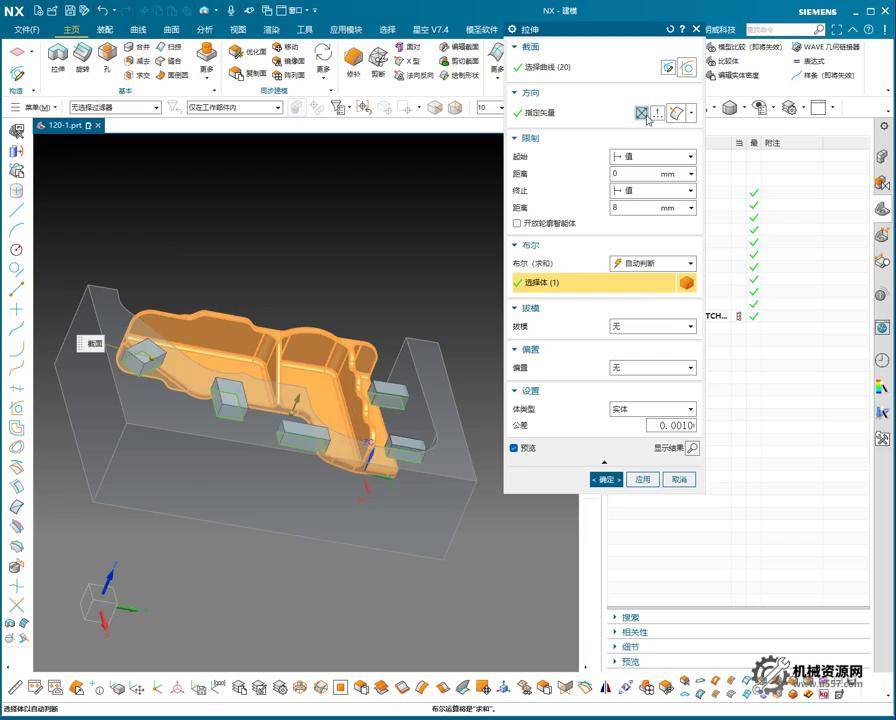

1. **初步拉伸（Extrude）：** 将绘制好的矩形草图沿 Z 轴方向拉伸，生成初步的实体块。
2. **使用“替换面”调整高度（08:25）：** 由于零件底部可能存在高度不一的台阶或曲面，直接拉伸至固定高度会导致支撑不均匀。应使用“替换面”（Replace Face）功能，将连接筋的顶部面替换到零件本体的特定底面上，确保连接筋的顶部与零件的底部完美贴合，提供稳定的支撑。
3. **图层管理（Layer Management）：** 完成辅助几何体创建后，将其分配到专门的图层（如图层 200），便于在编程时隐藏或显示，避免与主零件模型混淆。
第三章：UG NX 坐标系设定与加工策略规划
连接筋创建完毕后，即可着手进行坐标系设定和完整的加工程序规划。
WCS的精确定位
1. **创建工作坐标系（WCS）：** 在零件的一个角点（通常选择最容易测量和对刀的角点，10:04）设置 WCS，作为所有加工程序的参考零点。
2. **创建加工几何体（Geometric Group）：** 定义 A 侧（第一面）和 B 侧（第二面）的加工几何体组，便于分别管理正反面的加工程序。
A面加工流程 (粗精加工)
首先加工零件的第一面（A面）。

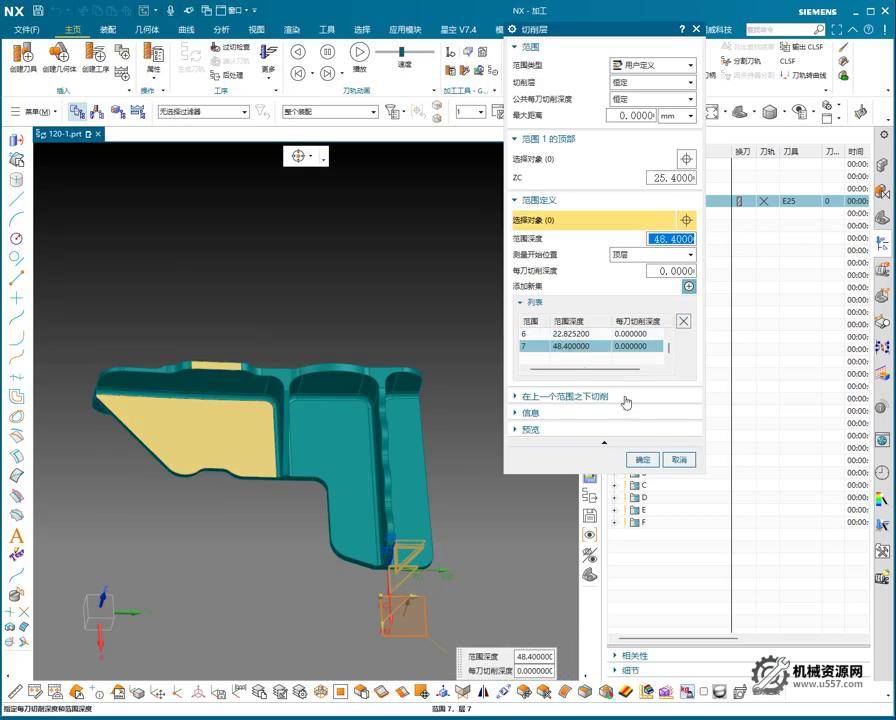

1. **开粗 (Roughing)：** 使用大直径刀具（如 $\Phi$25）进行高效粗加工，移除大部分余量，直至接近预留的精加工余量。
2. **侧壁精加工 (Side Wall Finishing)：** 针对侧壁和垂直面，选择 $\Phi$12 或 $\Phi$10 R2 等刀具进行轮廓精加工，确保达到设计要求的 R 角精度（R2/R4）。
3. **顶面精加工 (Top Surface Finishing)：** 使用合适的刀具对零件的顶面和台阶面进行精加工，确保平面度。
B面反转与切断策略
A 面加工完成后，将零件反转，在连接筋的支撑下进行 B 面加工。
1. **B面粗精加工：** 参照 A 面的流程，对 B 面进行开粗和精加工，完成所有侧壁和曲面的光洁度要求。
2. **最终切断策略（11:34）：** 这是连接筋发挥作用的阶段。在所有精加工完成后，使用较小的刀具（如 $\Phi$10）沿着连接筋所在的外围轮廓进行切断操作。通过编程使刀具完全切透，将零件从毛坯和支撑结构中分离出来。
