UG NX 加工工艺实例：多件零件线切割加工流程详解

引言：从单件到多件的效率提升

在CNC加工领域，针对零件的批量生产，高效的工艺流程规划至关重要。对于单个形状简单、公差要求不高的零件，其加工流程可能相对直观，通常涉及下料、夹具装夹、铣削、钻孔等步骤。然而，当需要加工大量相同零件时，简单地重复单件加工过程会显著降低生产效率。本节课重点探讨了如何针对多件零件，尤其是小尺寸零件，优化加工工艺，引入线切割技术以提高整体生产效益。通过合理的毛坯排布与加工步骤拆分，可以有效解决多件生产中的装夹复杂、效率低下等问题。

零件基础分析与毛坯准备

针对本次案例中的小型零件，其关键在于实现多件同时加工。

毛坯尺寸的确定

首先需要根据零件的最终尺寸来规划毛坯。考虑到一次性加工多件（例如10件），毛坯的长度需远大于单个零件。

多件排布与间隙考量

在毛坯上排布多个零件时，需要在每个零件之间预留足够的间隙，以供后续线切割分离使用。例如，若单个零件在X方向的长度为48mm，线切割的切缝（刀缝）为0.1mm，那么10个零件并排时，总长度应为 (48mm + 0.1mm) 10 加上两端所需的加工余量。在本案例中，毛坯尺寸被确定为487mm x 41mm x 41mm，其中已包含了多个零件以及加工余量。选择适当的毛坯材料，如45钢，也是确保加工质量和效率的前提。

加工流程规划与基准设定

一个清晰且优化的加工流程是批量生产成功的关键。

首序加工：铣床规范化

在将毛坯送入数控加工中心之前，通常会先通过普通铣床进行基础的规范化处理，即所谓的“洗床”或“粗铣”，目的是建立一个准确的加工基准面。这包括对毛坯的表面进行铣平，以确保后续加工的稳定性和精度。

多件加工基准的统一

对于多件排布的毛坯，需要设定一个统一的加工基准。通常，会将毛坯的一个侧面或端面设定为X或Y方向的零点，而Z方向的零点则设定在零件的加工面上。这个基准的准确性直接影响到所有零件的尺寸一致性和位置精度。在UG NX编程中，应确保所有加工路径都以此统一基准为参照。

数控加工中心工艺步骤

确定好毛坯和基准后，数控加工中心将承担主要的特征加工任务。

侧面孔与槽的加工

首先，在加工中心完成所有零件的侧面孔和槽的加工。由于多个零件排布在同一毛坯上，可以设计一套程序，一次性完成所有零件相应特征的加工，从而减少换刀和对刀次数。

正面孔的加工

接下来，根据设计要求，加工零件正面（或背面）的孔位。如果正反两面都有孔，通常会先加工一面，然后翻转毛坯，加工另一面。在翻转装夹时，仍需确保新的装夹基准与之前设定的基准保持一致性，可以通过工艺孔或已加工特征辅助定位。

多次装夹与加工顺序

对于形状复杂的零件，可能需要多次装夹。但在多件加工模式下，应尽量减少装夹次数。理想的流程是：一次装夹完成所有侧面特征，另一次装夹完成所有正面特征。这避免了为单个零件进行多次翻转和装夹，显著提高了效率。例如，可以先钻完所有零件的侧面孔，再翻转整体毛坯，钻完所有零件的正面孔。

线切割分离工艺

线切割是本次案例中实现多件高效分离的关键技术。

线切割图纸的准备与沟通

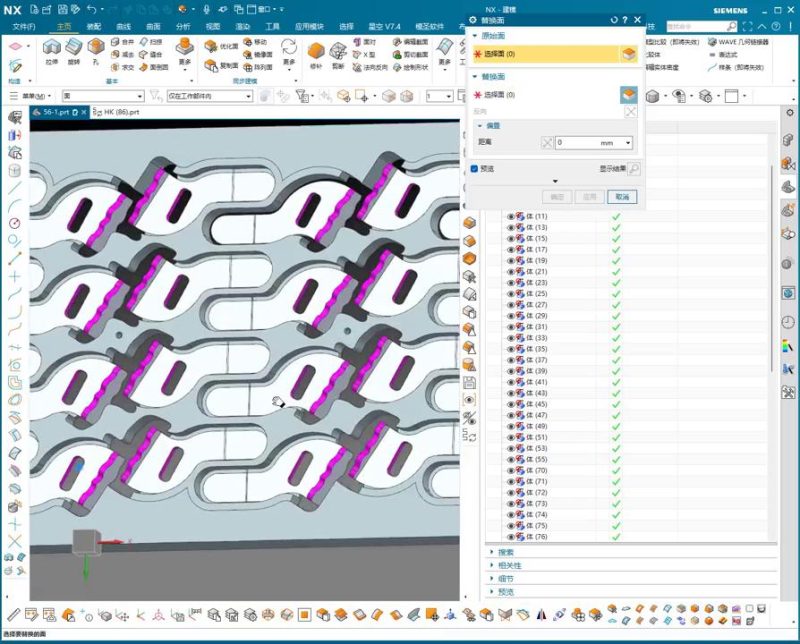

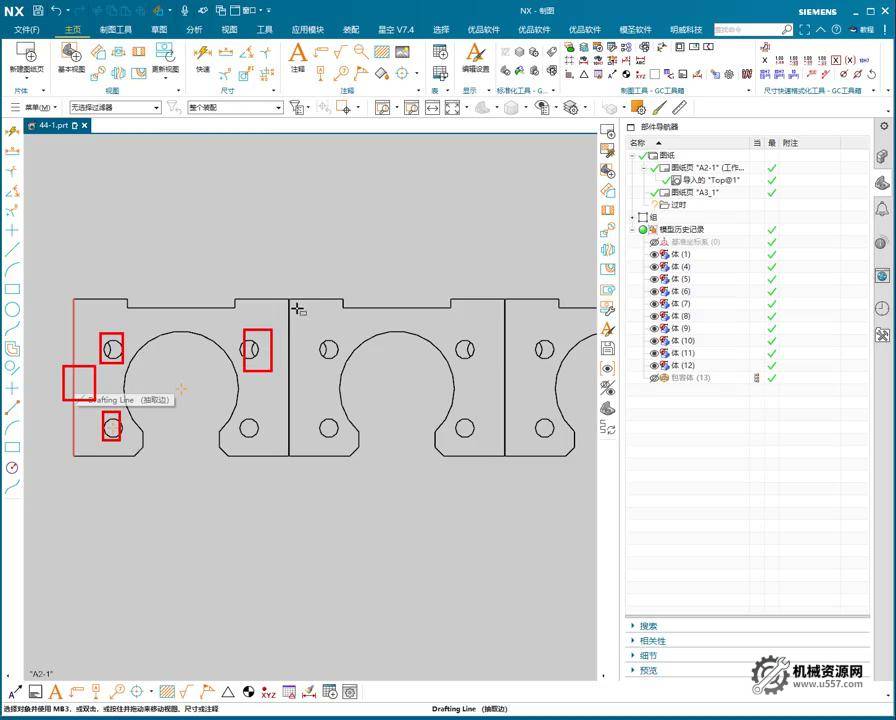

在数控加工中心完成所有内部特征和孔位的加工后，需要将毛坯上的零件进行分离。线切割在此发挥作用。在UG NX中，需要根据零件的外部轮廓和预留的切缝，生成专门用于线切割的图纸。这份图纸应明确指示线切割的路径、起始点以及需要避开的区域。务必与线切割操作人员进行充分沟通，确保他们理解图纸意图，仅切割指定区域，避免误切已加工特征。

切割路径与基准保持

线切割的路径应精确地沿着零件的边界，并充分利用之前预留的切缝。线切割的基准也应与数控加工中心的加工基准保持一致，以确保最终分离出的零件尺寸精度。线切割的特性允许精细的切割，且对材料的热影响小，非常适合此类型零件的批量分离。

后处理与质量控制

加工完成后，还需要进行一系列的后处理和质量控制步骤。

精加工与倒角

线切割分离出的零件通常还需要进行倒角处理，以去除尖锐的边缘，提高零件的安全性与装配性。某些表面可能还需要进行精加工，以达到更高的表面光洁度或尺寸精度。

检验与表面处理

检验是任何加工流程中不可或缺的一环，贯穿于加工的各个阶段，最终对成品进行全面检验，确保其符合图纸要求。之后，根据零件的应用需求，可能还需要进行表面处理，例如“发黑”处理，以提高零件的耐腐蚀性和美观性。

入库管理

所有加工和处理完毕，并通过检验的合格零件，方可进行包装并入库，等待后续的装配或出货。

本节避坑总结

1. 多件排布时切缝预留不足：在规划毛坯尺寸和零件排布时，务必考虑线切割刀具的宽度（切缝）。如果切缝预留过小，可能导致线切割后零件尺寸不符、表面粗糙或无法顺利分离。建议在每个零件间至少预留0.1mm或根据线切割机床能力设定的标准切缝宽度。
2. 多件加工基准不统一或不明确：在整个多件加工过程中，从铣床粗加工到数控加工中心再到线切割，必须始终使用统一且明确的加工基准。如果基准设定混乱或在不同工序间发生偏移，将导致所有加工的零件尺寸不一，甚至报废。推荐在UG NX中建立一个主工作坐标系，并让所有操作都以此为参考。
3. 未与线切割操作员充分沟通图纸意图：线切割是依据CAD图纸进行的。如果图纸未能清晰表达切割范围（例如只切外形不切已加工孔），或未明确切割起始点和方向，很容易造成线切割错误，损坏已加工好的零件。在交付线切割图纸时，务必详细标注切割区域，并口头或书面强调关键切割要求。
