UG NX 1980 加工工艺实例课：110、第110节课_案例、三轴加工一面、上五轴在加工讲解

这零件看着不简单，是吧？咱们今天就来好好掰扯掰扯，这玩意儿到底怎么从毛坯变成成品的。别看它弯弯绕绕的，其实只要思路对了，一步一个脚印，UG里模型搭好，程序编细致了，出来的活儿照样漂亮。这套工艺，核心就是稳字当头，尤其像这种形状复杂的，材料特性得摸透，热处理变形得防着，夹具还得自己琢磨，少走弯路，省下来的都是真金白银。咱们得在粗加工阶段就考虑周全，巧妙地留一些“连筋”，把该连的地方连上，让零件在加工过程中保持刚性，等大部分余量都去掉了，再一刀切断，这样既保证了精度，又避免了变形，这才是老师傅的经验，年轻人多学着点。

项目背景与零件特性

这活儿的背景嘛，就是个需要高精度、复杂曲面加工的活儿，材料从航空铝合金到钛合金都可能遇到。咱们手上这个零件，初看是个不规则的异形件，毛坯通常是锻件或铸件，余量相对充裕。它的主要特性就是三维曲面多，有些区域壁厚变化大，中间掏空的结构也多，这意味着在切削过程中，局部刚性会比较差，特别容易变形。为了保证最终的尺寸精度和表面质量，咱们在设计工艺的时候，就得把防变形放在第一位。我通常是先把它想象成一个“骨架”，哪些地方是主要受力面，哪些是关键支撑，心里得有个数。咱们先从毛坯的两侧夹持开始，第一刀就得把主要轮廓给加工出来，为的就是翻面后，能有个可靠的基准。你看看，光是这个粗加工的起始面，就得考虑后续的装夹稳不稳，不然一翻面，夹具压上去，零件稍有不平整，那可就是应力变形的开始，后面的活儿就全废了。

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

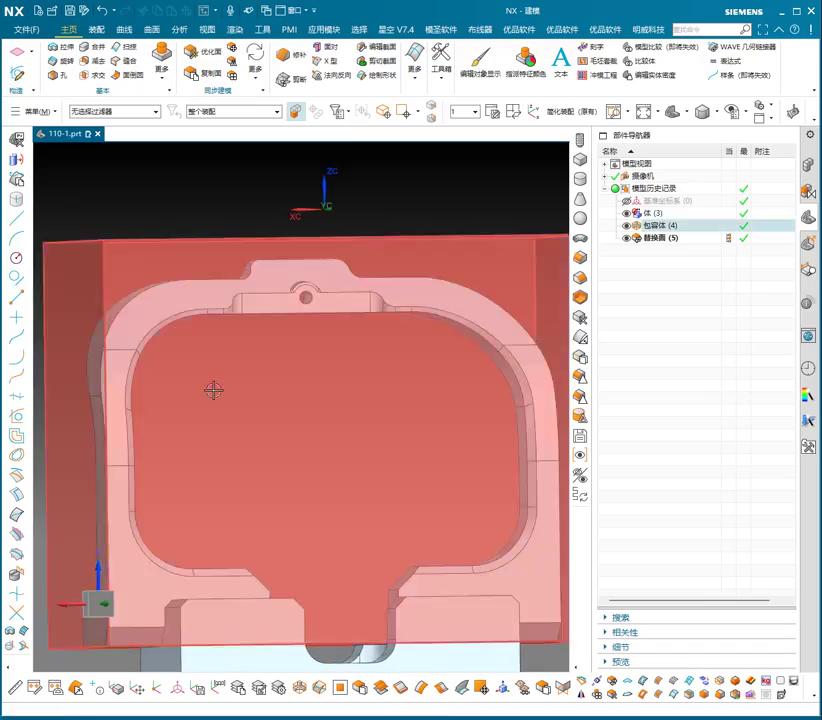

这加工工序，咱得细说。首先是第一面，在三轴或者五轴上，咱们用夹具把毛坯两头夹紧，先开粗这一面。关键点是，这个开粗得把零件外部的大致轮廓给“抠”出来，特别是那些后续翻面需要做定位的面。这样做的好处是，当咱们翻过来，在五轴上夹持第二面的时候，这个已经初步成型的轮廓能提供稳定的支撑，夹具也能更牢靠地抱紧零件。接下来，就是翻到五轴机床上了。这时候，零件的另一面朝上，咱们就可以进行顶面和底面的粗加工了。

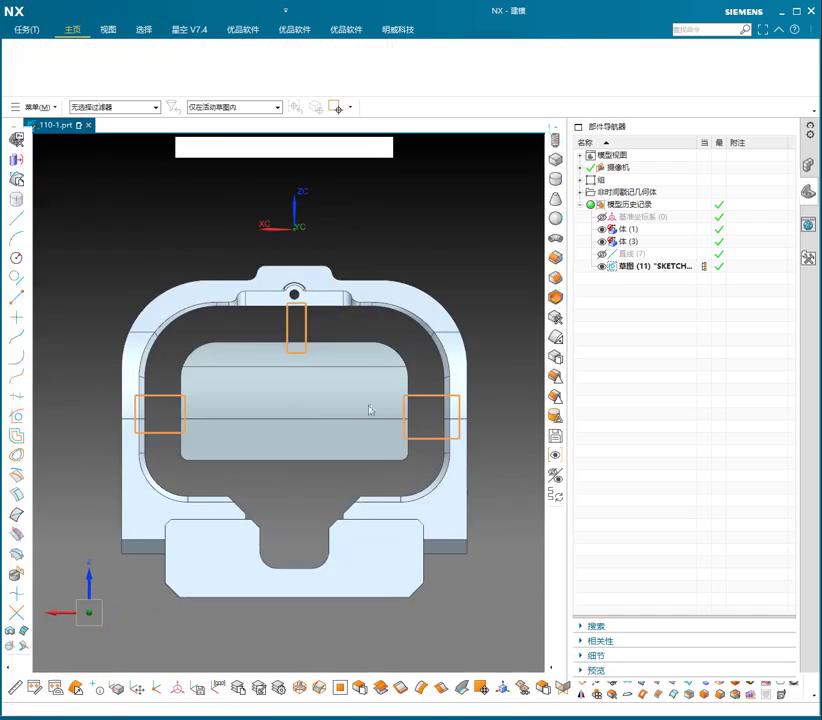

这里面有个学问，像这种中间掏空多、壁薄的零件，如果直接把所有连接都切断，那在后续加工中零件会因为自身重力或切削力而产生变形，或者震动，影响光洁度甚至导致报废。所以，我在UG里建模的时候，会特意在关键部位画上一些“辅助连接”，也就是咱们常说的“连筋”或者“工艺桥”。这些连筋通常是保留一部分材料，把零件内部或外部容易松动、变形的区域连接起来，形成一个整体。这样一来，即使大部分材料被切除，零件依然能保持较好的刚性。

在UG编程里，我会先用“分割体”命令把零件分成几个区域，把需要保留连筋的地方单独定义出来。接着，用“等高轮廓铣”这类粗加工策略，把零件主体余量去掉，但避开这些连筋。在刀路规划上，还会特别注意“斜率分析”，确保没有倒扣的地方，或者通过五轴联动来解决倒扣问题。例如，用一把25mm的球头刀或牛鼻刀，从上往下走刀，一层一层地吃下去，把整个外形和内腔的粗加工都完成。这些连筋，咱们会留在最后精加工之前，再用小刀具，甚至电火花或者线切割，一刀把它切掉，完成零件最终的分离。这样，零件在整个加工过程中始终保持稳定，成品率和质量就都有保障了。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 变形控制： 别急着把零件分得干干净净，特别是有薄壁、长悬臂或大面积掏空的结构。在粗加工阶段，巧妙地留下一些“连筋”作为支撑，等到主体加工完成，零件刚性足够时，再将其切断。这是防止变形、提高加工稳定性的关键。
2. 装夹方案： 首面加工必须确保能为后续工序提供稳定、可靠的装夹基准。在程序中，甚至可以多向下加工一点，让第一面粗加工的轮廓深度足够，这样翻面后无论是用卡盘还是专用夹具，都能吃得更牢，避免二次装夹带来的定位误差和不稳。
3. 模型与刀路优化： 在UG里，提前对模型进行“斜率分析”，识别潜在的倒扣区域，并根据结果调整加工策略，是选择三轴、四轴还是五轴的关键。同时，灵活运用“分割体”或直接在模型上绘制辅助线，来定义连筋位置或特殊加工区域，这样编程时能更精准地控制刀具路径，减少空刀，提高效率。

本文关键词：UG五轴, 复杂曲面加工, 连筋工艺, 热变形控制, 夹具设计
