UG NX 1980 加工工艺实例课：108、第108节课_壳体类零件其中一种工艺讲解

这回咱们聊聊一块儿薄壁异形件的加工，这玩意儿看着不起眼，但里面的门道可不少，尤其是在精度和变形控制上，没有点儿真本事，那是肯定要吃亏的。我这十五年摸爬滚打下来，见过的奇形怪状的零件多了去了，这种薄壁件，无论是铝合金还是钛合金，都有它自己的脾气。关键在于前期UG建模的时候就要考虑好工艺路线，刀路怎么走，怎么排，哪里该留余量，哪里该加支撑，这都是学问。尤其是五轴联动，要用好它，减少空刀，保证切削的稳定性，才能让件儿出来不废不伤，表面光洁度也能达到要求。

项目背景与零件特性

这个零件，咱们就拿它当个航天器上的精密传感器支架来谈。材料通常选用高性能的钛合金，比如Ti-6Al-4V，因为它强度高、耐腐蚀，但加工难度也大。你看，它不仅整体结构复杂，有许多不规则的曲面和深腔，更要命的是它的壁厚，有些地方薄到只有1.5到2毫米，而且公差要求非常严苛，尤其是平面度和位置度。这种特性决定了在加工过程中，材料的内应力释放、切削热控制和装夹稳定性，都是必须重点攻克的难关。稍微处理不当，零件就可能变形报废，或者达不到装配要求。

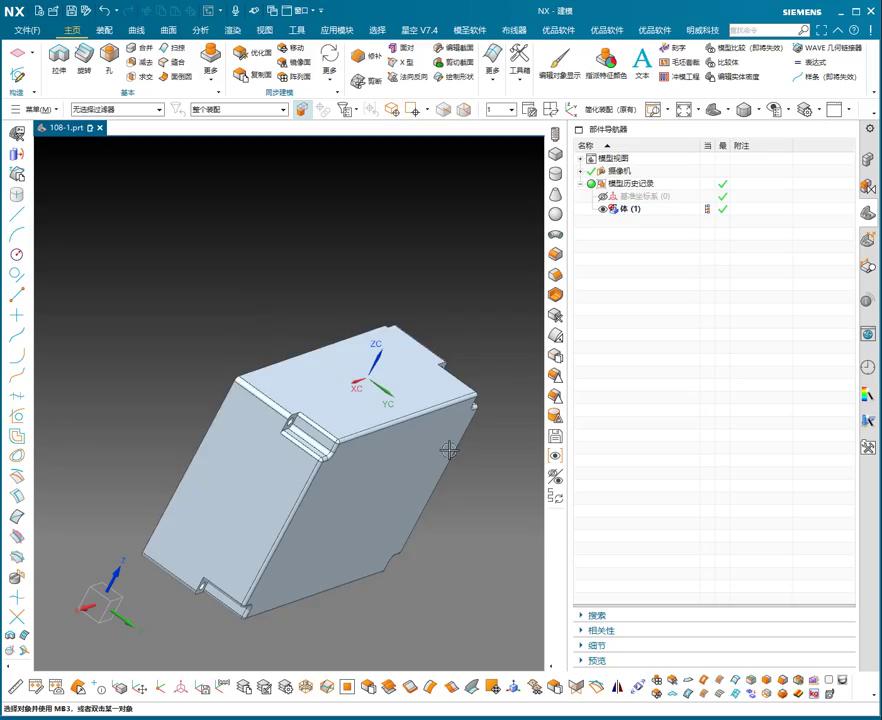

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

第一阶段：一面粗加工与半精加工

咱们这活儿，先从第一面开始。因为是薄壁件，首先要做的就是稳妥装夹。我一般会用特制的低压液压夹具，或者干脆制作一副软爪，预先加工出与零件未加工面吻合的型面，确保受力均匀，避免夹伤和变形。在UG里，我会先规划好大体量的粗加工刀路，比如用等高切削配合高速加工策略，保证切削效率的同时，将切削力分散，避免局部过热。对于深腔，采用螺旋下刀或摆线切削，保证排屑顺畅。粗加工时，薄壁处会预留较多的余量，大概0.5到1毫米，作为后续加工的缓冲。粗加工完成后，零件可能因内应力释放产生轻微变形，所以会安排一次热处理（如退火或时效），释放残余应力，稳定尺寸。

第二阶段：一面精加工

热处理后，再次精修装夹面，保证基准的精确性。随后进行精加工，这一步尤其考验刀路和刀具的选择。我通常会选用高精度的球头铣刀或平底铣刀，配合五轴联动加工策略。五轴联动的好处，就是能让刀具始终保持最佳切削角度，减少刀具悬伸，提高表面质量，特别是对于复杂的自由曲面，能一次成型，避免多次换向带来的接刀痕迹。在UG里，我会精细优化刀路，让刀具路径尽量平滑，采用较小的步距和切深，配合充足的冷却液冲刷，控制切削温度，防止薄壁处因热变形。这一阶段，还会在一些关键的薄壁区域，通过UG设计一些“临时支撑块”或“粘胶治具”，这些小块会用专用胶水粘在已加工的薄壁表面，作为第二面装夹时的辅助支撑点，防止薄壁受力弯曲。

第三阶段：反面加工与最终精修

把零件翻过来，关键就在这个装夹。这时，之前粘在薄壁上的“临时支撑块”就派上大用场了。我们可以利用这些支撑块进行夹持，这样就避免了直接夹持薄壁本体，极大地减小了变形风险。如果没有设计这些支撑，那就得精心制作一套与第一面已加工型面完全贴合的软爪来装夹。反面的加工流程与第一面类似，先粗后精，同样注重刀具选择和刀路优化。由于第一面已经精加工到位，第二面的加工主要是完成剩下的特征和最终尺寸。加工完成后，小心翼翼地去除“粘胶治具”和所有临时支撑，最后进行精细的去毛刺和表面清理。

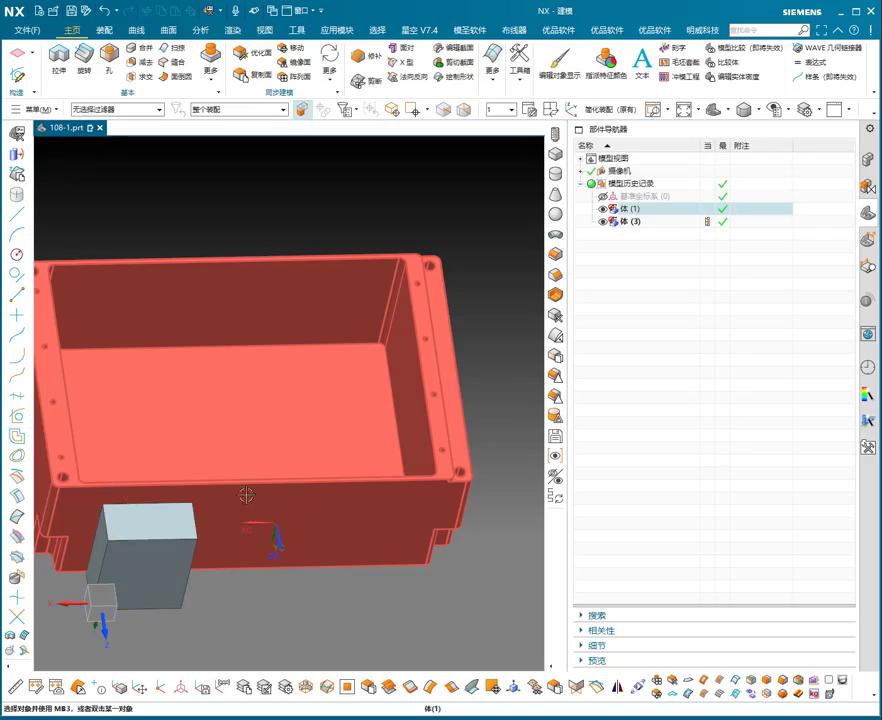

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 装夹方案灵活多变，严防死守变形关：对于薄壁件，尤其是像钛合金这种弹性模量大的材料，传统高压装夹是万万不可的。除了软爪，灵活运用“粘胶治具”这类辅助支撑，在薄壁已加工面粘上小块，作为反面装夹的受力点，能有效分散夹持力，防止加工过程中产生变形。
2. 切削参数与刀具匹配是关键：钛合金加工热量集中，薄壁容易烧刀、变形。必须选用专用涂层（如AlTiN）的高性能硬质合金刀具，通过UG优化刀路，采用小切深、大进给（或反之，根据刀具特性）的策略，保证切削刃的持续冷却和润滑，并且避免空刀和二次切削。
3. UG刀路规划预留应力释放环节：在UG编程时，要充分预见材料在去除大部余量后，内应力会重新分布。所以，粗加工后必须预留足够的余量，并结合热处理或自然时效，让零件“喘口气”，释放内应力，然后再进行精加工，这样才能保证最终的尺寸稳定性和精度。

本文关键词：钛合金加工, 薄壁零件, 粘胶治具00:00
