UG NX 1980 加工工艺实例课：22、第二十二节课_案例、零部件留边角料讲解

## UG NX加工工艺深度解析：零部件留边角料策略详解

### 摘要

本技术文章深入探讨了在UG NX CNC加工中，针对大型毛坯加工小型精密零部件时，如何通过“留边角料”的创新性策略来优化加工工艺。当遇到铝合金等无法使用吸盘夹持且厚度较大的材料时，传统“全开粗”方式不仅低效且难以稳定夹持。本文将详细讲解如何利用UG NX的偏置与延伸功能，在关键部位预留夹持余量，实现零件轮廓的首次加工，最后通过切断操作分离成品。该策略有效提升了加工效率、确保了夹持稳定性，并降低了废品率。文章将涵盖工艺流程、编程细节，并对比其他切割方式的适用性，最后提供本节避坑总结。

—

### 1. 课程概述与核心问题

在CNC加工实践中，经常遇到需要从较大毛坯中加工出形状复杂、尺寸相对较小的零部件。本节课以一个典型的三角形铝合金零件加工为例，详细阐述了在这种场景下，如何通过巧妙的工艺规划，解决材料特性与夹持稳定性带来的挑战。

#### 1.1 案例零部件分析

本案例涉及的零部件为一个小型三角形工件，尺寸相对毛坯而言较小。其特点在于轮廓复杂，且需要较高的加工精度。在加工过程中，需要确保工件的稳定夹持，以便对内部特征和外部轮廓进行精加工。

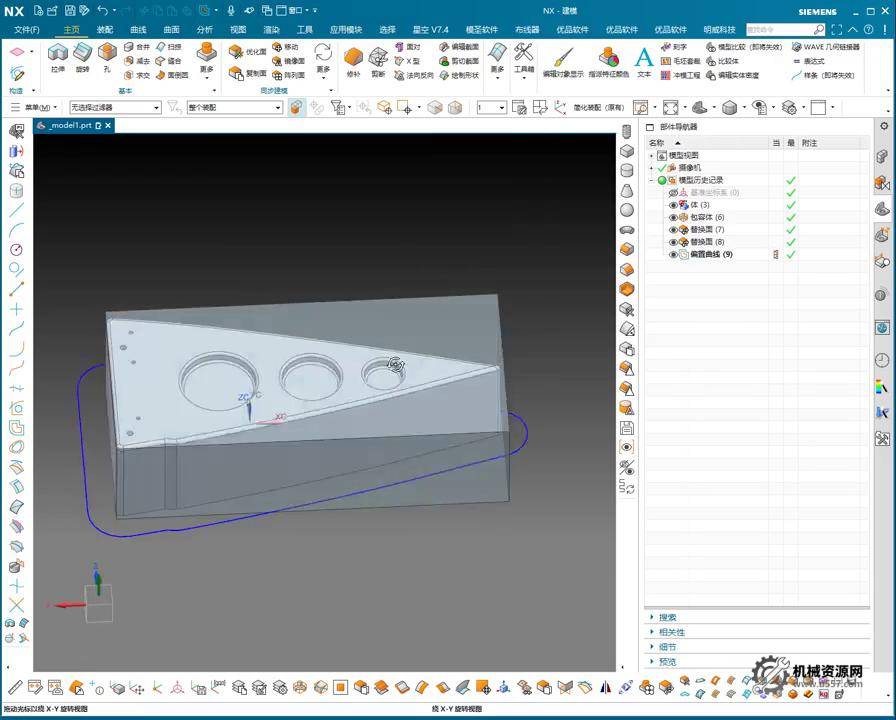

*图1：待加工的三角形零部件示意图*

#### 1.2 毛坯与材料特性

* **毛坯尺寸：** 初始毛坯尺寸远大于最终零件，呈长方体或类似的块状结构。
* **材料：** 关键在于该零件材料为**铝合金**。这与其他材料（如钢件）的处理方式有显著区别。铝合金无法通过磁力吸盘进行固定，必须依赖机械夹具（如压板）。
* **厚度：** 零件厚度相对较大（例如，视频中提到113mm、120mm等），这意味着常规的激光切割、线切割或火焰切割等方法，要么不适用于铝合金，要么无法达到所需的表面质量，或效率低下，需要额外的精加工。

—

### 2. 传统加工方式的挑战

在不考虑特殊工艺的情况下，传统的加工策略可能带来一系列问题。

#### 2.1 全开粗的弊端

许多初学者倾向于在加工开始时，将零件外部所有非零件部分的毛坯材料一次性全部“开粗”去除。这种做法存在以下问题：
* **效率低下：** 大量的空刀行程和不必要的材料切除，显著增加加工时间。
* **刀具磨损：** 刀具在切削大量废料时，磨损加剧。
* **排屑困难：** 尤其在深腔加工时，大量切屑堆积可能影响加工质量。
* **安全隐患：** 大块废料的突然脱落或飞溅可能造成安全问题。

#### 2.2 夹持固定难题

如果外部材料全部被移除，将导致零部件在毛坯上的支撑面积减少，甚至完全脱离。这使得后续的精加工无法进行，因为无法稳固地夹持工件。重新装夹不仅耗时，更会引入新的定位误差，影响加工精度。特别是在铝合金材料上，无法使用磁力吸盘，只能通过物理夹具（如压板）进行固定，这就要求有足够的“边角料”来作为压板的支撑点。

—

### 3. 创新性加工策略：留边角料法

针对上述挑战，本课程提出了一种高效且稳定的加工策略——“留边角料法”。

#### 3.1 工艺流程详解

1. **毛坯定位与内部特征加工：** 首先，将毛坯固定在夹具上，完成零件内部特征的粗加工和精加工。
2. **战略性预留夹持余量（边角料）：** 针对外部轮廓加工，不一次性将所有外部材料移除，而是在零件边缘的关键部位（例如，三角形的三个角或特定侧面）通过偏置、延伸等UG功能，刻意预留出几块与零件相连的“边角料”或“连接筋”。这些边角料将作为压板的有效支撑点。
3. **外部轮廓精加工：** 在这些边角料的支撑下，对零件的外部轮廓进行高效的粗加工和精加工，包括小圆角的修光等。此时，零件主体已基本成型，但仍与毛坯通过边角料连接。
4. **最终切断分离：** 完成所有精加工后，通过简单的切断操作，将连接在边角料上的成品零件与剩余的毛坯分离。

#### 3.2 关键技术点：偏置与延伸

在UG NX中实现“留边角料”策略，主要依赖以下功能：

* **偏置 (Offset)：** 针对零件的轮廓线或面，进行一定距离的偏置操作。例如，在音频中提到，选择零件轮廓，向外偏置35mm。这35mm的区域就是预留出来用于压板夹持的边角料。偏置的方向（反向）和距离（如35mm）需要根据刀具尺寸和夹持要求来设定。
* **延伸 (Extend)：** 在需要保持连接的区域（例如，压板放置的支撑点），将预留的边角料进行延伸，确保有足够的实体来承载夹持力。这确保了在加工过程中，零件始终通过这些连接点与毛坯保持整体性，从而提供稳固的支撑。

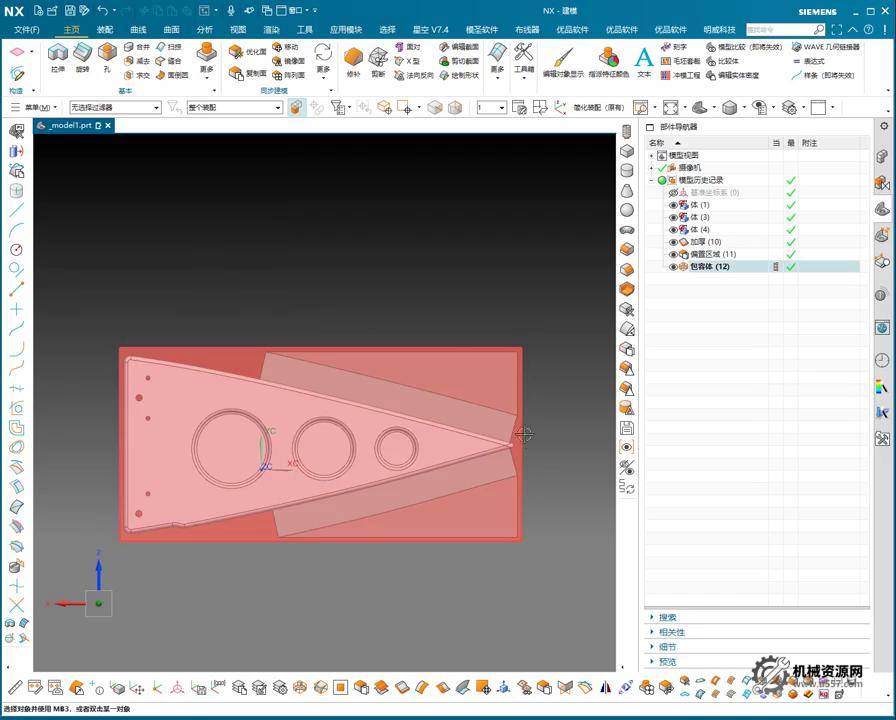

*图2：利用偏置和延伸功能预留边角料示意图*

#### 3.3 精加工与最终切断

* **精加工：** 在零件与边角料相连的状态下，进行最终的轮廓精加工。这包括对零件内外圆角、表面光洁度等要求的实现。
* **最终切断：** 待所有加工完成后，通过简单的切割路径，将预留的边角料与成品零件分离。这个切断操作可以是铣刀的最后一道路径，也可以是专门的切断刀具，确保切断后零件易于取出且切口平整。

—

### 4. UG编程实现细节

在UG NX中进行编程时，需注意以下细节：

#### 4.1 刀具选择与加工路径

* **刀具选择：** 根据零件特征和预留边角料的尺寸，选择合适的刀具。例如，音频中提到使用30mm直径的刀具。刀具直径会影响偏置量和加工精度。
* **加工路径：** 编程时，加工路径应沿着零件的最终轮廓进行，但在预留边角料的区域，路径应绕开这些区域，或在这些区域停止加工，以保留连接。

#### 4.2 加工顺序与余量控制

* **内部优先：** 通常先完成零件内部的挖槽、钻孔、腔体等特征的加工。
* **外部轮廓分步：** 外部轮廓的加工应分步进行。首先进行粗加工，留出适当余量；然后进行精加工，直到只剩下连接边角料的区域。
* **顶面余量：** 顶面一般也会预留一定的余量，用于后续的精修或切割。
* **精修小圆角：** 在切断前，应先完成所有小圆角的精修，确保零件质量。

—

### 5. 其他加工方法的比较与适用性

针对不同的材料和零件特点，还有其他加工方法，但它们在本案例中的适用性需要权衡。

#### 5.1 薄板材料的切割方案

对于较薄的板材，可以采用以下切割方法直接获得零件轮廓：
* **激光切割 (Laser Cutting)：** 精度高，速度快，适用于各种金属和非金属薄板。
* **等离子切割 (Plasma Cutting)：** 速度快，切割厚度范围广，但精度和表面质量略逊于激光。
这些方法可以直接切割出零件轮廓，然后只需加工内部特征和侧壁精修。然而，对于本案例中**厚度较大**的铝合金零件，这些方法往往效率不高或切割质量不佳。

#### 5.2 厚板材料的局限性

* **火焰切割 (Flame Cutting)：** 主要适用于厚板钢材。对于铝合金，火焰切割不适用。即使是钢件，火焰切割的切口表面通常较粗糙，需要大量的后续精加工才能达到要求。
* **水刀切割 (Waterjet Cutting)：** 适用于几乎所有材料，包括厚板铝合金。精度较高，无热变形。但设备成本和运行成本较高，且切割速度相对较慢。

#### 5.3 线切割的优势与考量

* **线切割 (Wire EDM)：** 对于**钢件**而言，线切割是一种非常好的选择。它能够高精度地切割出复杂的轮廓，且切口表面质量极佳，后续精加工量小。
* **本案例考量：** 尽管线切割在精度和表面质量上表现优秀，但对于**厚铝合金**材料，线切割的速度相对较慢，成本也较高。因此，对于本案例这种尺寸和材料特性的零件，通过CNC铣削配合“留边角料”策略，可能在综合效率和成本上更具优势。若零件形状极其复杂或精度要求极高，线切割仍可作为备选方案。

—

### 6. 本节避坑总结

* **勿盲目全开粗：** 不要一味地将毛坯中所有非零件材料全部移除。这不仅浪费加工时间，更可能导致工件无法夹持。
* **善用余料作支撑：** 在加工初期，应有意识地在关键部位（如夹持点）预留足够的边角料，作为夹具（压板）的支撑点，确保加工过程中的刚性和稳定性。
* **考虑材料与厚度：** 铝合金的加工策略与钢件不同，它无法使用磁力吸盘。同时，零件的厚度决定了何种切割方式更为经济高效，例如厚铝件不适合激光切割，而薄钢件则可以。
* **合理规划加工顺序：** 通常的顺序是先加工内部特征，再加工外部轮廓（留边角料），最后进行精加工，并最终切断。
* **充分利用UG功能：** 熟练运用UG NX的“偏置”（Offset）和“延伸”（Extend）等特征编辑功能，是实现“留边角料”策略的关键。
* **避免空刀和重复装夹：** 通过预留边角料，可以有效减少空刀行程，避免多次装夹造成的误差和时间浪费。

—
