本节课程深入剖析了UG NX 1980环境下连接筋类零件的精密加工工艺，该类零件常见于对精度要求极高的航空航天领域。课程核心在于建立一套完整的加工流程，重点处理外部轮廓的粗精加工及与夹持部位的过渡。我们详细演示了如何利用UG的几何工具，如偏置曲线和曲面延伸，精确定义加工边界并设置合理的切割余量（如4mm）。通过优化刀具路径和利用深度轮廓铣削功能，确保在保证加工效率的同时，为后续的零件分离操作预留足够且易于处理的连接结构，从而保障零件的最终精度和表面质量。
🔥 提示：实战视频就在下方，点击播放！
零件概述与工艺流程确定
本实例针对的连接筋零件具有一个平整的基准面和复杂的外部轮廓。加工的首要任务是确保基准面的平整度，通常通过飞铣（Face Milling）操作完成。由于零件最终需要与夹持毛坯分离，因此在轮廓加工阶段必须精确控制留下的连接材料厚度（即切割余量）。
标准化的加工流程如下：
1. **基准面飞铣**：将上下两个平面铣平，确保装夹稳定和尺寸基准准确。
2. **外部轮廓粗加工**：去除大部分余料，为精加工做准备，并预留连接筋位置的材料。
3. **底部与型腔精加工**：对非连接区域进行精修，达到图纸要求的表面质量和尺寸。
4. **钻孔与倒角**：完成孔位加工。
5. **最终切断/分离**：移除连接筋，完成零件分离。
关键几何特征准备：边界曲线与毛坯定义
在开始轮廓加工的程序编制之前，几何模型必须经过优化处理，特别是针对边界和毛坯的定义，以适应连筋切割的需求。

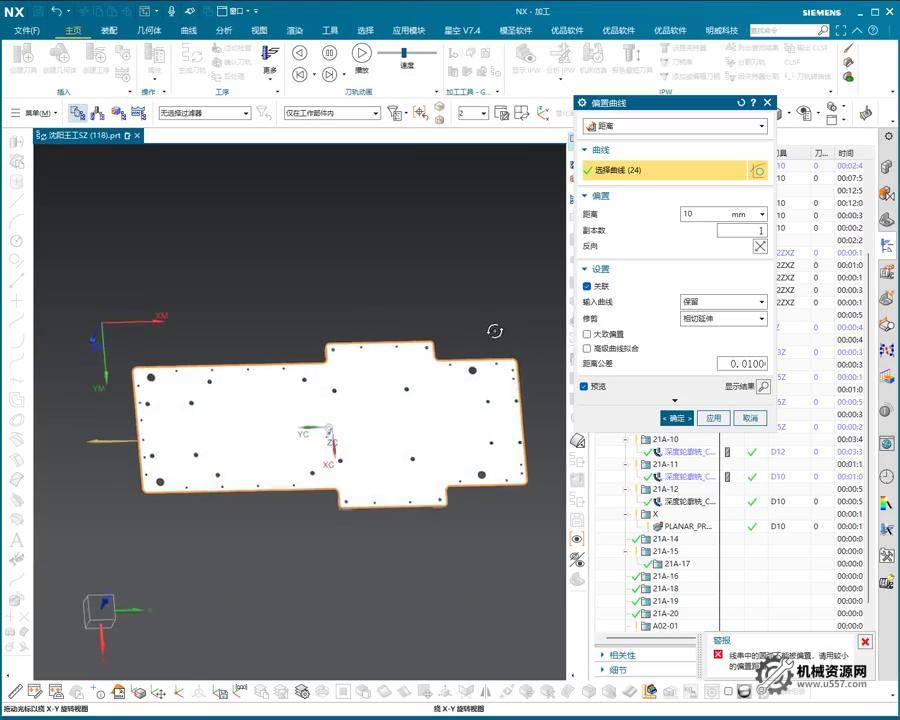

轮廓边界线的提取与偏置
为了精确控制刀具路径和留下的连筋厚度，需要提取零件的外轮廓曲线，并进行偏置处理。
1. **提取轮廓**：使用UG的“曲线”功能中的“偏置曲线”或“相切曲线”选项，快速提取零件外边缘。
2. **定义偏置量**：如果最终要预留4mm的连筋厚度，且使用28mm的端铣刀（半径14mm）进行开粗，则偏置距离应根据刀具半径和余量需求综合确定。偏置后的曲线将作为开粗操作的限制边界。
基于切割余量的毛坯创建
由于零件需要通过连筋连接在底板上，传统的矩形毛坯定义可能不足以体现连筋留料。
1. **包容体创建**：利用UG的“包容体”（Bounding Block）功能快速生成毛坯，尺寸应覆盖零件的几何特征及必要的夹持空间。
2. **连接筋预留**：通过计算零件厚度，设定毛坯的Z轴高度，确保在零件的底部平面留出足够的余量（例如3-4mm）用于最后的切断或掰断操作。
外部轮廓的粗加工与精加工策略
对于连筋零件的外部轮廓加工，必须使用具有高效率和稳定性的刀具路径，同时防止在连筋区域产生过切或碰撞。
选用深度轮廓铣削进行型腔开粗
对于外部轮廓，虽然是外部特征，但为了控制边界和留料，通常采用类似于型腔铣削（Cavity Milling）的策略，特别是选择“深度轮廓铣削”（Contour Depth Milling）进行粗加工。
1. **选择边界**：使用前面提取并偏置好的曲线作为切削边界。
2. **刀具选择**：选用合适的刀具直径。例如，如果边界偏置量是14mm（为了容纳28mm的刀具半径），确保刀具能够有效地在轮廓内侧去除材料。
刀具选择原则与路径覆盖
在粗加工中，刀具半径是关键因素。为了确保刀具路径能够完全覆盖并清理轮廓，同时避免在角落处产生残留，需要进行路径优化。
* **路径延伸**：通过设置路径参数，确保刀具在切入和切出时能完全越过边界，实现彻底的清理。
* **分层策略**：根据材料硬度和机床功率设定合理的Z轴下刀量和步距，保障加工稳定性和刀具寿命。
连筋区域的几何延伸处理
连筋的最终分离是影响零件精度的关键步骤。在进行轮廓精加工时，必须确保刀具能够完整地到达连接筋的平面。

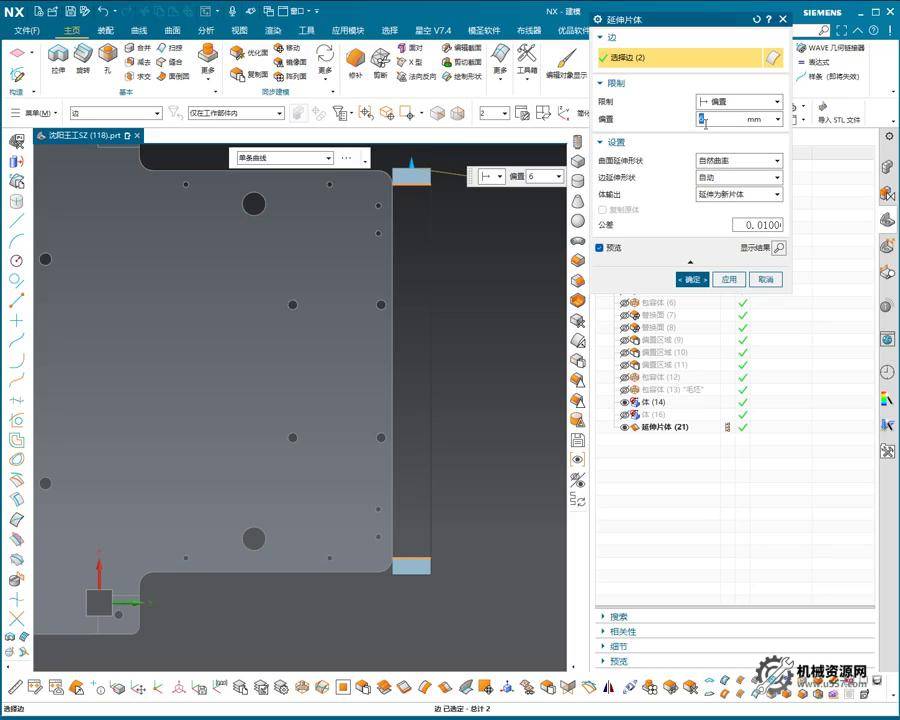

扩展/偏置曲面以确保完全切削
为了让刀具能够“扫过”连筋的预留平面，而不是停在零件边缘，需要对几何体进行延伸处理。
1. **延伸曲面功能**：使用“延伸偏置面”（Extend Face）功能，将零件侧壁向外延伸。
2. **延伸距离**：延伸距离应至少等于所用精加工刀具的半径（例如，使用R5刀具，则延伸6mm或以上），以确保刀具中心线能够完全运行到零件外部。
3. **避免几何错误**：在延伸过程中，选择“延伸为切屑”（Extend as Chip）选项，确保延伸后的体是临时的加工体，不影响原始几何。
底部留料与精修面处理
在连筋部位的底部，若公差要求严格，需要在切断前进行半精加工。
* **加厚与偏置**：使用“加厚/偏置”（Thicken/Offset）功能，对连筋区域的底部进行处理，确保其厚度符合最终切断的要求，例如3mm厚度。
* **防止碰撞**：在刀路模拟中，反复检查刀具是否会碰到夹持的下部毛坯，特别是如果采用非真空夹持方式。
最终切断与装夹考量
零件的最终切断是关键收尾环节，直接决定了零件的最终状态和装夹效率。
切断工艺的选择与余量
最终的切断操作（Cut-off）可以通过多种方式实现：
1. **铣削切断**：使用小直径刀具沿边界切割，但必须留有微量余料（如0.2mm）以便后续打磨或掰断。
2. **掰断/断料**：如果留料足够少（例如4mm左右，且零件本身不厚），可以通过人工或机械方式掰断。
3. **余量控制**：切断程序中留下的余料尺寸（4mm或更少）并非绝对固定，应根据材料和机床刚性灵活调整。
工作台装夹的替代方案：真空吸盘
传统的连筋加工需要预留大量的夹持区域，并处理切断后的残余材料。如果工件适合，使用真空吸盘（Vacuum Chuck）可以极大地简化这一流程。
* **真空吸盘优势**：无需连筋，可以直接将工件吸附在工作台上，刀具可以直接铣到底部，极大提高效率和精度。
* **设备依赖性**：这取决于加工单位是否配备了相应的真空夹具系统。
