本次课程深入探讨了在 UG NX 环境下，如何高效实现多工件在单张板材上的真空吸盘排版加工。核心技术在于通过精确的几何变换（旋转、平移）快速复制刀路，并制定严谨的加工策略，确保在进行外部轮廓切削时，始终保留足够的底部材料以维持真空吸盘的吸附力，从而避免工件在精加工过程中移位或飞出，极大提升了批量生产的效率和稳定性。
🔥 提示：实战视频就在下方，点击播放！
真空吸盘排版策略与工艺核心
真空吸盘在木工、复合材料和部分轻金属加工中应用广泛，其优势在于快速装夹和无干涉夹持。然而，其核心挑战在于工件轮廓的最终切断。本课程演示了如何将一个工件程序扩展为四件或六件排版，以最大化板材利用率。
真空吸盘加工的留量控制
在进行外部轮廓粗加工时，必须制定特殊的刀具路径以适配真空吸盘的固定机制。
1. **底面安全裕度设置：** 确定切削深度时，不能完全切透板材。必须在底部预留 0.5mm 至 1.0mm 的材料厚度（即“留量”），以维持板材与真空垫之间的密封。
2. **加工顺序优化：** 所有的孔位、内腔加工以及外部轮廓的粗精加工必须在彻底切断工件之前完成。
3. **最终切断处理：** 外部轮廓的最终切削应使用极小的进给量和浅切深（0.1mm – 0.2mm）进行清根。一旦工件被分离，它将依靠自身的惯性或加工前预留的微小搭接点保持位置，因此这一步骤是保证真空完整性的关键。

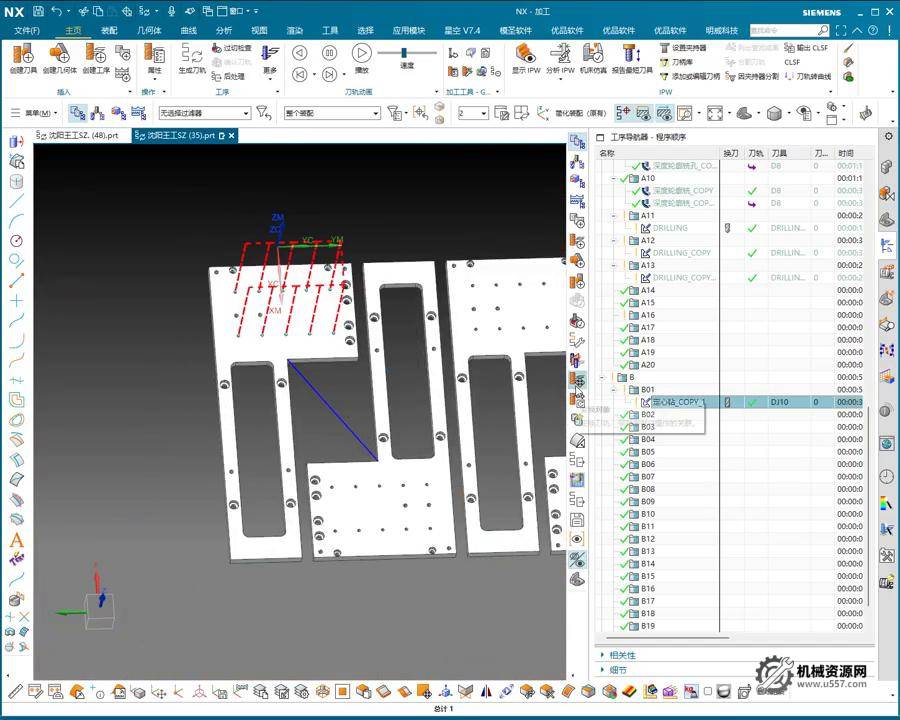

UG NX 多工件布局的参数化变换技术
UG NX (现在称为 Siemens NX) 提供了强大的几何和刀轨变换功能，用于快速实现多工件排版。我们无需为每个工件单独编程，而是将一个完整的、经过验证的程序集通过变换操作应用于所有排版位置。
单个工件程序的创建与验证
首先，为板材上的第一个工件（主程序）编写一套完整的加工程序，包括所有粗加工、精加工和倒角操作。在程序验证时，确保所有刀路参数，尤其是安全平面和切削深度，都已正确设置，并考虑到真空吸盘的约束。
旋转与镜像实现对称布局 (180° Rotation)
为了在同一块板材上实现高效、紧凑的布局，通常需要对工件进行旋转或镜像。
1. **选择变换对象：** 在 UG NX 中，使用 `变换对象 (Transform Object)` 功能，选择需要复制的工件几何体及其相关刀轨。
2. **定义旋转中心：** 设定两个工件之间或板材上的中心线为旋转轴心。
3. **执行 180° 旋转：** 输入 180 度旋转角度，并选择“复制”模式，即可生成第二个工件及其刀轨。这种方法常用于对称件的排版。
平移复制实现多排布局 (Translation Copy)
一旦完成一对工件的布局，可使用平移功能快速扩展至第二排。
1. **计算平移距离：** 平移距离 (Translation Distance) 需要精确计算：
$$\text{平移距离} = \text{工件宽度} + \text{刀具直径} + \text{安全间隙}$$
例如，如果工件宽度为 60mm，使用 8mm 刀具，预留 2mm 间隙，则平移距离应设定为 70mm。
2. **执行平移操作：** 选中已布局的工件（包括几何体和所有刀轨），使用 `平移 (Translate)` 功能，输入精确的 X 或 Y 方向平移距离，并选择“复制”模式。
3. **程序再生：** 完成几何体和平移刀轨的复制后，UG NX 会自动将这些刀轨连接到新的工件位置上。必须对所有新生成的刀轨进行再生 (Regenerate) 操作，以确保它们适应新的坐标系和边界。
编程流程集成与优化
刀轨的继承与再生
在完成所有六个工件的排版和刀轨变换后，我们需要对所有刀具路径进行一次整体优化和验证。
1. **统一刀具路径：** 确认所有复制的刀轨都成功继承了原始程序的切削参数（如主轴转速、进给速度等）。
2. **NC 代码输出：** 将所有子程序合并为一个完整的 NC 程序。在后处理时，确保机床能够识别并执行这些多工件的连续加工指令。
3. **最终倒角处理：** 考虑到真空吸盘的排版设计，如果工件顶部或孔位需要倒角，这些倒角刀路也应作为被复制的一部分。倒角操作有助于工件后续装配，并且通常在外部轮廓切断前完成，对真空保持无影响。
