本节课程标志着UG NX加工工艺实例系列的正式开启，其核心内容在于系统性地规划和定义CNC加工中心的零件制造流程。本次探讨避开了具体的三轴或四轴刀路编程细节，转而专注于工件在加工中的装夹策略、基准建立，以及创建高效辅助面和辅助几何体的技术。通过一个基础的零部件案例，我们深入解析了从毛坯下料到最终精加工的完整工序链，并强调了工艺流转表中关键信息的正确填写方法，旨在为学员建立起严谨且实用的加工工艺思维。
🔥 提示：本节教程的实战视频就在下方，点击即可播放！
I. 零件加工工艺流程概述与基准确定
1.1 工艺路线规划与毛坯预处理

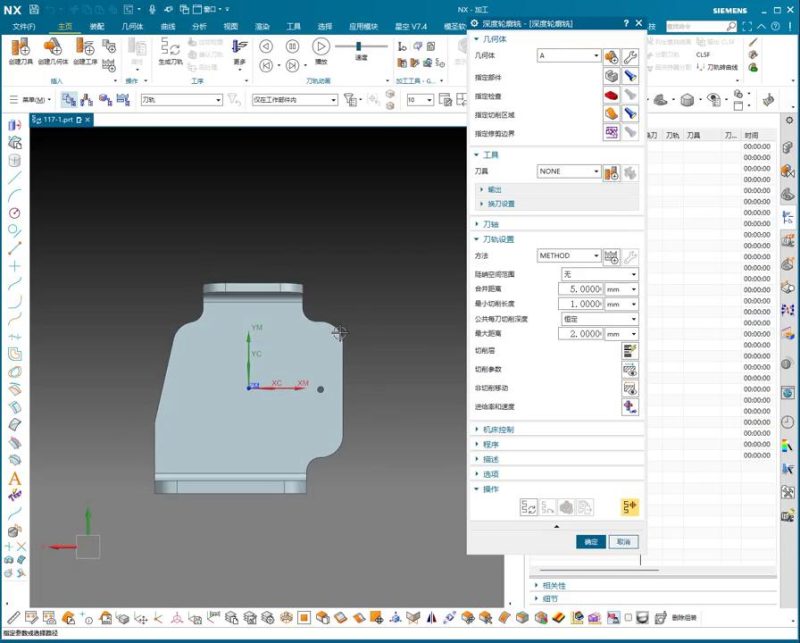

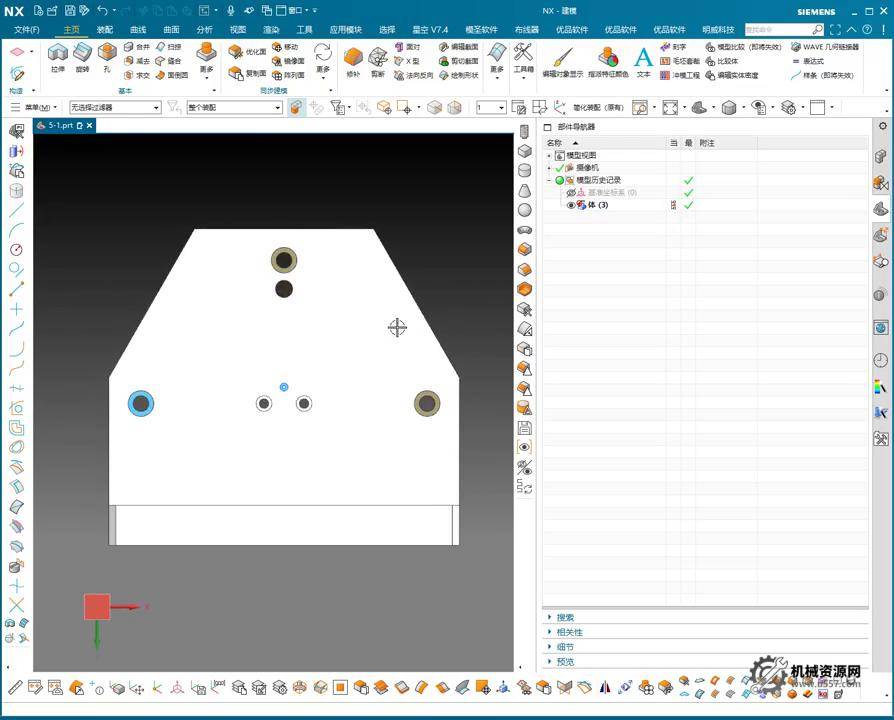

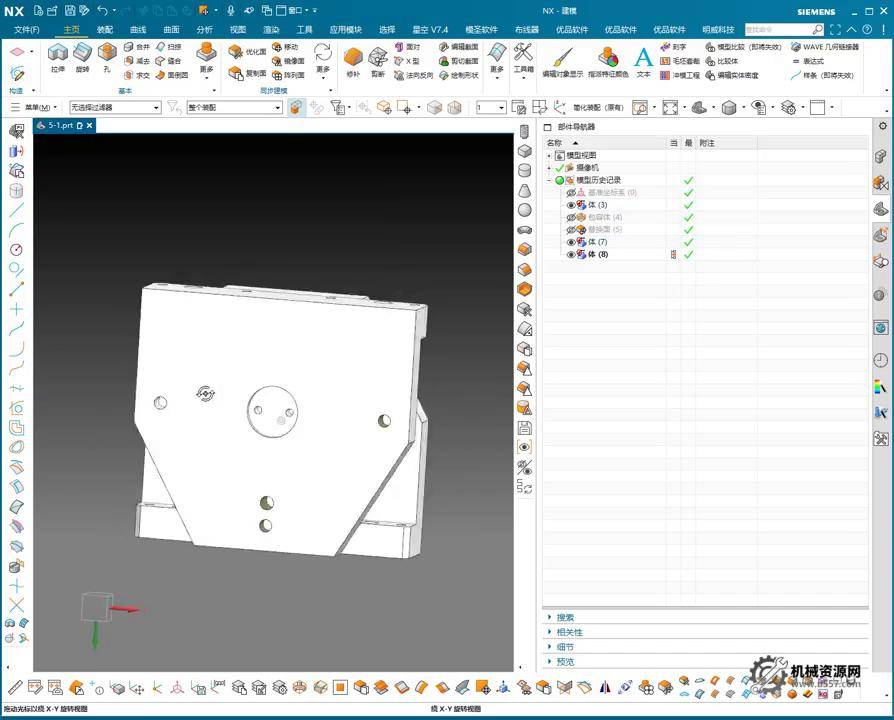

对于此类结构相对简单的箱体或板类零件，加工工艺路线规划必须首先确定基准面和毛坯尺寸。考虑到该零件的尺寸适中（例如200mm x 200mm x 50mm），我们通常会预留至少3mm的四周边和上下料余量作为毛坯。
在进入精密的CNC加工中心之前，建议进行预加工（如规方或飞面）。其目的是将毛坯的六个面至少加工至一定的光洁度和平行度，确保后续装夹时有可靠的基准面。通常选择其中一个大平面作为加工Z轴的零点基准，保证后续所有工序的尺寸统一性。
1.2 三轴加工中心的装夹策略
该零件完全可以使用三轴加工中心完成。首要的装夹策略是立式装夹。
1. **第一次装夹：** 利用虎钳或夹具将零件立起。首先对侧面和端面进行粗加工和精加工，完成部分外形轮廓和特定孔位。
2. **第二次装夹：** 这是关键步骤。将工件翻转，使用第一次加工完成的特征面（如背面的平整面或已加工孔）作为定位基准，确保定位精度。此时主要目标是完成零件的正面所有特征（型腔、孔、精加工平面），并进行最终的轮廓精修。
II. 辅助几何体在工艺中的应用
2.1 辅助几何体的作用与创建原则
在UG NX环境中进行复杂的CNC工艺规划时，辅助几何体（如辅助面、辅助线、辅助体）的创建是至关重要的一环。它们并非零件的最终几何形状，而是用于定义刀具路径、控制切削边界或解决装夹干涉问题的虚拟几何元素。
**创建原则：**
1. **边界控制：** 在铣削型腔或开放区域时，需要创建延伸的辅助面来确保刀具能够平滑进出，避免在工件边缘产生切痕。
2. **安全与干涉：** 特别是在装夹复杂或进行多轴联动时，辅助几何体可以用来模拟夹具或刀柄的安全区域，防止碰撞。
3. **定位辅助：** 对于没有天然平面的工件，有时需要创建虚拟基准体来辅助定位和测量。
2.2 复杂孔特征的加工顺序
对于零件上的孔特征（包括通孔、盲孔、沉孔等），应严格遵循加工中心的操作顺序：定点、钻孔、铰孔/镗孔。若存在高精度要求的销孔或铰孔，应在粗加工和半精加工完成后，预留足够的热处理或精加工余量，最后再进行精铰或精镗，以确保尺寸和形位公差。
III. 预加工替代方案：线切割集成工艺
3.1 线切割与火焰切割在毛坯制备中的优势
对于批量生产且外形轮廓相对规则的零件，使用线切割（Wire EDM）或火焰切割进行毛坯的预制备，能显著提高效率并减轻CNC加工中心的负担。例如，可以将两个零件合二为一，用线切割一次性从大型板材中切割出大致轮廓，仅留下极小的余量（如0.1mm）。
**优点：** 这种方法能将大量材料去除工作转移到成本较低的线切割机床，减少了CNC粗加工时间，并保护了昂贵的铣刀。
3.2 线切割图纸的导出与交付
如果采用线切割工艺，必须从UG NX模型中准确导出2D图纸，以指导线切割操作。这通常涉及到：
1. **创建工程图（Drawing）：** 在UG的图纸模块中创建视图，清晰标注切割轮廓的尺寸和公差。
2. **指定切割余量：** 明确告知切割人员需要保留的CNC加工余量（例如：外形保留0.1mm）。
3. **文件格式：** 通常导出为DXF或DWG格式，确保外部机床可以读取。
IV. 工艺流程归档与后续课程方向
4.1 加工流程表的系统性填写
一个完整的加工流程必须通过“工艺流程表”（或工艺规程）进行归档。流程表需要系统性地填写从原材料进厂、毛坯处理、各工序的机床类型、装夹方式、使用的刀具、辅助几何体的使用，以及最终的检验标准。通过系统的填写，确保加工过程可追溯、可重复，并符合质量要求。
4.2 后续案例展望
接下来的系列课程将继续以实际零件案例为基础，专注于辅助几何体的构建技巧和复杂的工艺流程安排。案例难度将逐步提升，包括涉及多轴、复杂曲面和高精度公差的零件，以便学员能够全面掌握UG NX在复杂工艺规划中的应用。
