干了这么多年机械加工，总会遇到一些“硬骨头”零件，特别是那些形状复杂、曲面多，或者对表面光洁度、精度要求极高，又不好直接用压板或虎钳夹持的活儿。这时候，老一套的夹具方案就得动动脑筋了。今天咱们聊的这套“反扒螺丝配等高块”的工装思路，就是专门解决这类难题的。简单来说，就是巧妙地利用一些经过精密加工的等高块，作为支撑底座，然后通过“反扒螺丝”从这些等高块的背面，把工件牢牢地吸附或顶住，从而实现无障碍加工。这种方法能有效避免传统压板对加工区域的干涉，同时也能减少工件在装夹过程中产生的应力变形，特别适用于五轴加工中那些需要一次性完成多面加工的复杂零件。说白了，就是为了让你的刀路更自由，工件更稳定，精度更高，让那些看起来无从下手的复杂活儿，变得有章可循。

项目背景与零件特性

在实际生产中，我们经常遇到一些工件，其主要加工区域包含大面积的复杂曲面，或是薄壁结构，抑或需要一次装夹完成多个方向的精加工。直接使用传统的压板或卡盘装夹，往往会带来几个问题：一是压板会遮挡部分加工区域，导致需要多次装夹，增加累计误差；二是夹持力过大可能导致薄壁零件变形，影响尺寸精度和形位公差；三是刀具在加工时可能与夹具发生干涉，影响刀路优化和加工效率。

我们今天讨论的零件，就是这类典型代表。它可能是一个航空航天领域的薄壁零件，内部结构复杂，外形带有自由曲面；也可能是一个模具行业的精密型腔，要求极高的表面质量和复合公差。这些零件的共同特点是：它们自身没有太多可以安全夹持的平面，或者仅有的平面需要后续加工，不适合作为首道工序的夹持基准。因此，我们需要一种从零件背面或非加工面进行支撑和夹持的方案，确保正面加工区域的完全暴露和稳定性。这套“反扒螺丝配等高块”的方案，正是为解决这类零件的装夹痛点而生。

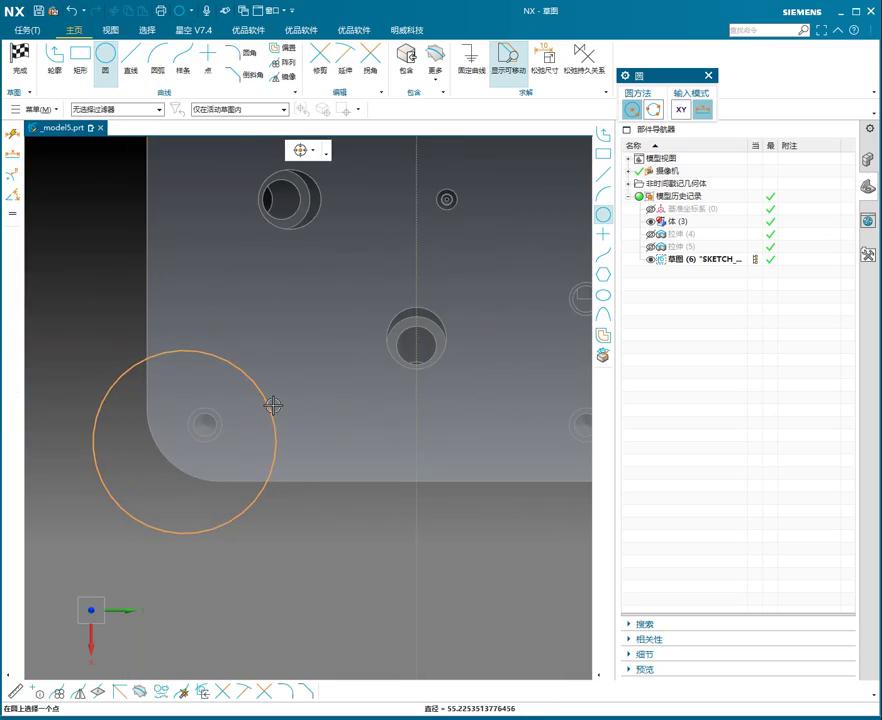

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

小子，听好了，这活儿虽然有点巧劲儿，但原理不复杂。首先，咱得为这零件准备几个“等高块”。这些等高块，你可以理解成零件的“垫脚石”，是用来支撑零件背面，或者说非加工面的。别小看它们，它们是这套工装的基石。

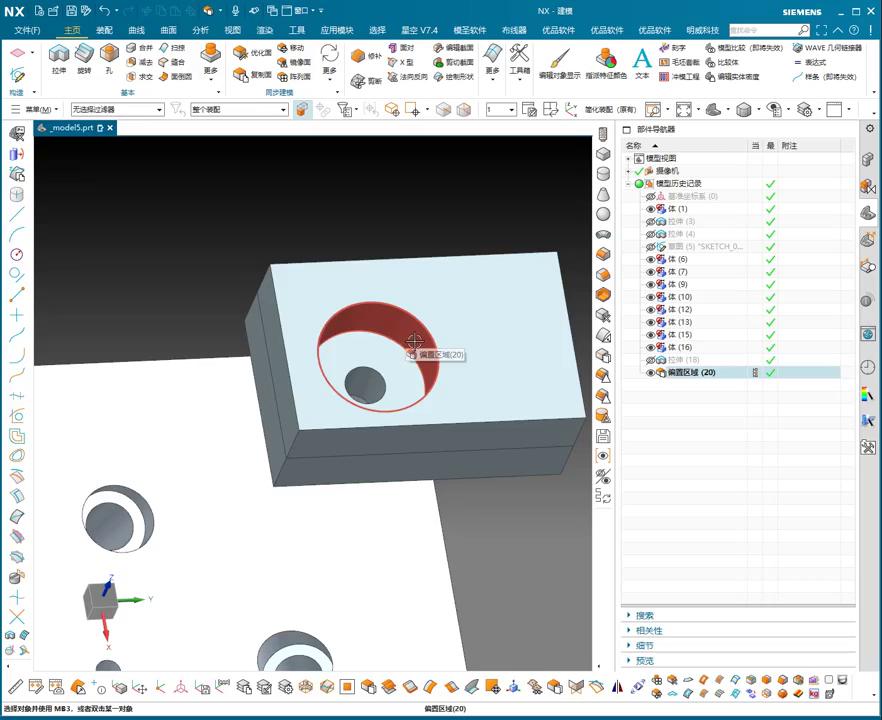

第一步，等高块的制作与精修。找些趁手的废料，比如废钢板、铝块，形状可以是方的，也可以是圆的，甚至不规则的，只要能有个大致的支撑面就行。先把它们粗铣一下，然后重点来了——用磨床或者精铣，把它们与零件接触的那个平面，以及与工作台接触的底面，都给我精修到极致的平面度，并且所有等高块的顶部高度必须严格一致。这高度的公差，0.01mm以内，不能再多了！要是高低不平，零件装上去就“坐不稳”，加工出来的精度就别提了。同时，在这些等高块上，你得钻出通孔，这些孔是给“反扒螺丝”预留的通道。

第二步，零件的预处理与定位。在要加工的零件背面，如果还没有螺纹孔，那咱得先根据等高块上预留的孔位，在零件上攻好相应的螺纹孔。螺纹大小根据零件的重量和切削力来定，M8、M10是常用型号，确保强度足够。然后，把零件小心翼翼地放到这些等高块上，按照UG里设计的装夹图，精确对位。零件与等高块之间，必要时可以放一层薄薄的纸或塑料膜，防止刮伤或减少振动。

第三步，“反扒螺丝”的锁紧与固定。这是最见功夫的一步。把“反扒螺丝”从等高块的底部，穿过等高块的通孔，然后拧入零件背面的螺纹孔中。锁紧时，要记住“交叉对称，循序渐进”的原则。不是一股脑儿拧死一个，而是像换汽车轮胎那样，几个螺丝轮流拧，每次拧一点，直到所有螺丝都均匀受力，把零件稳稳地“吸”在等高块上。用手轻轻晃动零件，感受它是不是已经稳如磐石。

第四步，最终检查与试切。锁紧完成后，再次检查零件的水平度、垂直度。如果有必要，可以进行一次轻微的空气切割（Air Cut）模拟，确保刀路完全避开等高块和螺丝。确认无误后，就可以放心地进行正式加工了。记住，这套工装的好处就是，正面没有任何障碍，你的刀具可以在零件表面自由驰骋，实现一次性高精度加工。
