UG NX 1980 加工工艺实例课：82、第82节课_特别薄的零件做工装讲解

这零件，各位徒弟们，看着是简单，可实际上手，弯弯绕绕不少。它尺寸不大，是那种小巧精密的活计，长宽高的尺寸都紧巴巴的，尤其是那厚度，就两毫米，薄得很。这种薄壁件，加工过程中最怕的就是变形。好在客户那边也知道这道理，公差给得相对宽裕，只要不是那种离谱的弯曲，咱们都能收货。今儿个，我就好好跟你们掰扯掰扯，这种小玩意儿，咱老师傅是怎么给它建模、排刀路、上机床，一步一个脚印给它啃下来的。别看零件小，里面的门道可不少，听好了啊！

项目背景与零件特性

这个零件，从图纸上看，是个异形薄壁件。它不是规规矩矩的方块圆柱，带有不少倾斜面和圆角。关键是材料，咱们接手的时候，拿到的是已经分好料的四块毛坯，尺寸也是刚够用，没留多少富余量。这就要求咱们在UG里做建模和编程时，得精打细算，每一步都得想好了再走。因为它薄，厚度才两毫米，而且还有些斜面和曲面，这注定了热处理和装夹方案是重中之重。尤其在铣削过程中，刀具的选择、切削参数的设定，都得围绕着“如何最小化变形”这个核心来走。客户虽然说变形可以接受，但咱们自己心里得有个杆儿，能做到越小越好，那才是真本事。

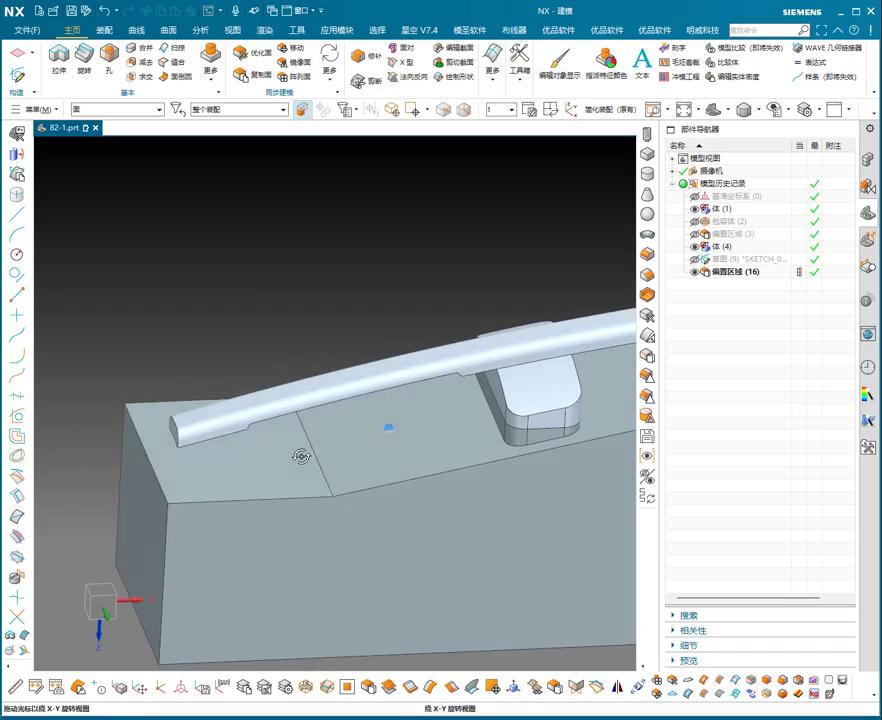

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

首先，我们得在UG里把这零件的精确模型建好，尤其是那些关键的倾斜面和圆角，一毫米都不能差。接着就是编程，这里是重头戏。

1. 第一面粗加工与精加工： 先把零件的第一面，也就是咱们通常说的基准面，夹到虎钳上。这里得确保夹紧力均匀，防止薄壁受力不均导致变形。刀路咱们得从毛坯最外围开始，一层层往里走，用大刀具快速去除余量，但不能操之过急。粗加工完后，再上小刀具进行精加工，把所有能铣到的面，包括那些小圆角，都一次性铣到位。记住，目标是清干净所有可见面，但不要铣到根部，为翻面加工留出定位的余量。
2. 第二面粗加工（半精加工）方案： 这是关键！翻面后，咱们需要做一个定位工装。这工装可不是随便搞个平面的事儿。你看，零件背面有斜面和曲面，所以工装也得是异形的，至少有三个支撑点，能稳稳地把零件托住。我一般会在工装上做几个定位凸台或块，跟零件的某些已加工面贴合，用压板固定。中间这块，如果能不压就不压，实在要压，也得轻点，用软质材料垫一下，防止压变形。这里我们可以用“面替换”的功能，把原先毛坯上方的面，替换到工装对应的面上，这样就能确保零件的加工基准和工装基准是吻合的。
3. 最终精加工与细节处理： 当零件稳稳地固定在工装上后，我们就可以对第二面进行粗加工，也就是半精加工。这一步，同样要小心翼翼，切削量要小，进给要慢。因为是薄壁件，刀具路径要尽量保持连续，避免突然的进刀或退刀，那样容易引起震动和变形。最后，再用小刀具对所有的圆角、槽、孔进行精加工，确保尺寸和光洁度达标。

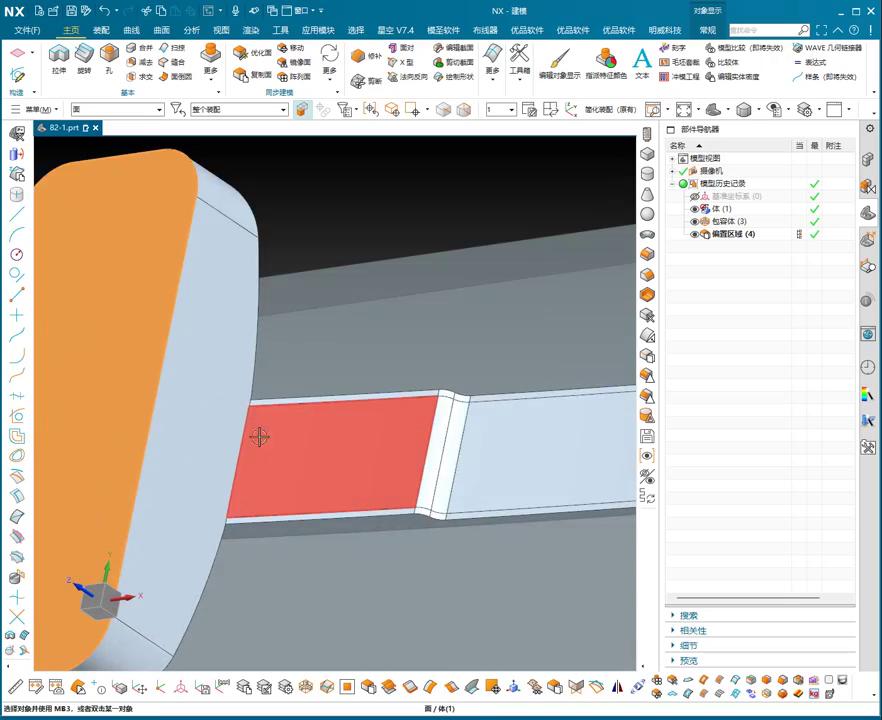

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 薄壁件变形控制是核心： 这种小薄件，材料一旦受热或受力不均，就容易变形。所以，刀具的选择（小直径刀具，锋利度高），切削参数的设定（小切深，高转速，快进给，但要保证切削力小），还有冷却液的使用，都得反复斟酌。别指望一次成功，多做实验，找最佳参数。
2. 工装设计是关键： 第二次装夹的工装尤为重要。它直接决定了零件翻面后的定位精度和加工稳定性。不能只是简单地平压，要根据零件的复杂曲面设计支撑点，必要时可以考虑在工装上做一些配合件，用螺丝从侧面或背面顶住，减少变形。粘胶也是个好办法，但要注意去除残胶。
3. UG建模与编程要精细： 在UG里面，对这种复杂曲面，一定要用好“面替换”、“边界驱动”等功能，确保刀路平滑、无干涉、余量均匀。尤其是五轴联动，能让刀具以最佳角度切削，减少刀具磨损，提高加工效率和表面质量。减少空刀，不仅节约时间，也减少了机床无谓的运动，提升整体加工效率。

本文关键词：UG五轴,精密加工,薄壁件,工装设计,热处理变形,00:00
