UG NX 1980 加工工艺实例课：75、第75节课_虎钳仿形钳口类零件工艺讲解

今天咱聊聊加工这个小零件，别看它不大，批量生产起来，工艺和效率可得好好琢磨。老规矩，UG（NX）建模编程是基础，但怎么用好它，把复杂曲面、五轴联动这些硬核技术融到实际生产里，少走弯路，才是真本事。这次咱们主要攻克这小零件的装夹难题，特别是怎么通过巧妙设计虎钳钳口，做到一次装夹多件，或者高效完成正反面加工，避免二次定位的误差和损耗。从毛坯到成品，材料特性、热处理变形，还有咱自己磨的非标刀具，都得在脑子里过一遍，确保刀路优化到位，空刀降到最低，成品率和光洁度才能上去。这活儿，得讲究个精细和效率并重。

项目背景与零件特性

这个项目呢，咱们要加工的是一个尺寸不大的精密零件，形状上带有一些特征面和圆角，看起来不算特别复杂，但考虑到是批量生产，对加工效率和精度的一致性要求就高了。以往单一装夹的效率不高，而且翻面加工容易累积误差。这个零件的材质是常用的一种铝合金，相对较软，加工过程中尤其需要注意防止变形和表面刮伤。我们这次的挑战就是要在保证精度的前提下，大幅提升单次装夹的加工数量，并简化后续工序。

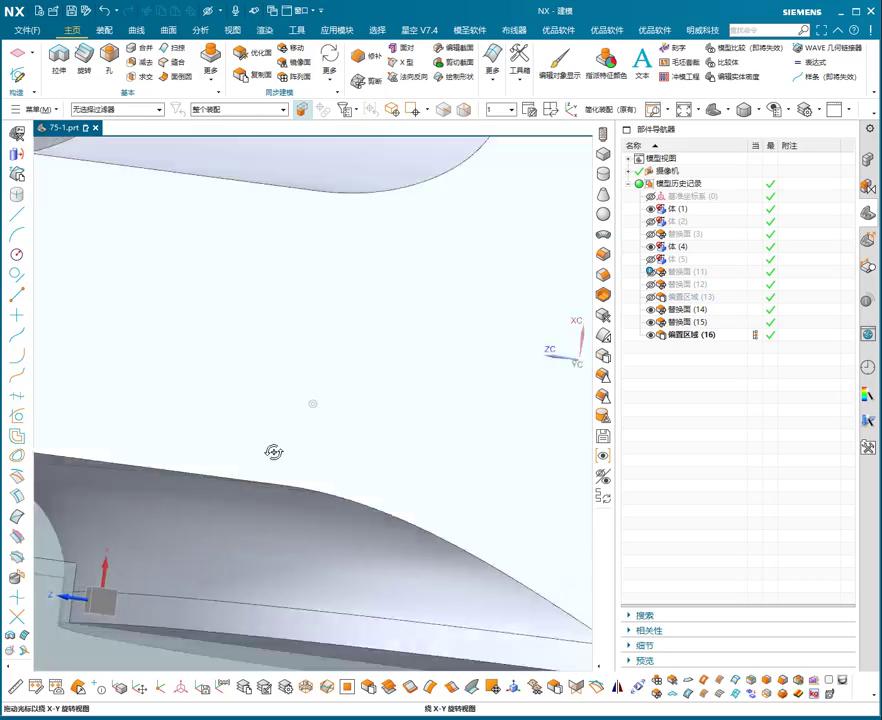

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

首先，在UG（NX）里，咱们得把零件毛坯和最终成品模型都建好，这是根本。关键一步，是要设计咱们的虎钳定制钳口。考虑到零件不大，而且要批量加工，我这琢磨出了个“一钳多件”的方案。通过在钳口上铣出与零件外形相符的型腔，让零件“躺”进去，甚至可以在钳口上做一些“仿形”的支撑面，确保零件在夹紧后受力均匀，避免变形。比如，先加工零件的一个平面作为基准面，然后把这个面贴合到虎钳的定制平钳口上，这样一来，既保证了夹持的稳固性，又能通过UG的“替换面”功能，把模型上多余的毛坯部分在虚拟世界里“推平”，方便后续刀路规划。

建模与夹具设计

咱们先在UG里把零件的数模调整好，确定好加工基准。然后，利用UG的建模功能，设计一套符合咱们“一钳多件”思路的定制钳口。这钳口不是死的，得活。它可以是带凹槽的，让零件刚好嵌进去，也可以是多面夹持的，让咱们一次能放好几个零件。像那毛坯分部不均匀的情况，咱们可以通过钳口设计的巧妙调整，比如在UG里用“偏置”功能，给钳口预留一点避让空间，确保夹持住核心加工部位。

粗加工策略

第一步，开粗。从零件的上面开始，用粗铣刀把大部分余量干掉。UG里的等高轮廓铣、型腔铣，这些咱都得用熟。在编程时，得充分利用UG强大的刀路优化功能，减少空刀，让刀具在工件上的行程最合理。由于是批量件，咱们可以在一套坐标系下，通过数组复制的方式，生成多件的粗加工刀路，这样效率更高。

精加工与翻面装夹

接着是半精加工，用稍微小点的刀把一些曲面轮廓走出来。这里就得用上UG的复杂曲面加工策略了，比如流线加工，保证光顺。再之后，把零件翻过来，利用已经加工好的基准面进行第二次装夹。这时候，咱们的钳口就得灵活了。可以是另一副预先加工好的定制钳口，也可以是带有“避让”结构的钳口，确保不伤及已加工表面。像那种小的尖角、圆角，咱们用小球刀或倒角刀去处理，UG里“倒角铣”功能用起来方便得很。特别是那些靠近钳口的地方，有时候还得通过“偏置”指令，给刀具留出足够的安全距离。最后精加工，用小球刀或牛鼻刀，走精细的流线或等高刀路，把表面光洁度提上去，尺寸也得控制住。通过这种多件一次装夹，或者巧妙利用已加工面进行辅助定位的思路，效率和精度都能得到保障。

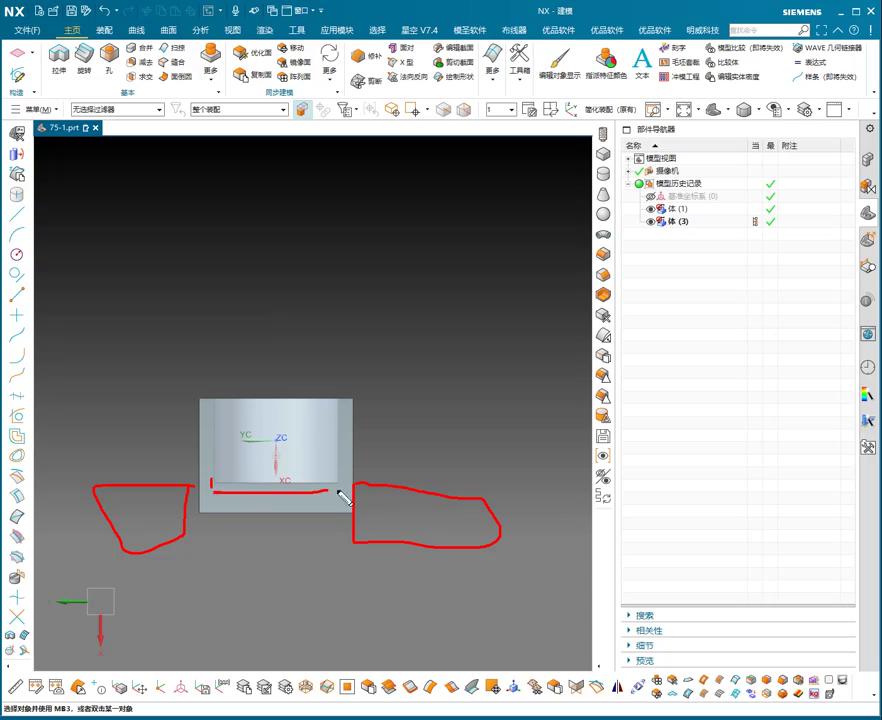

老师傅实操截图 – 核心工艺点解析

本节避坑总结

咱们干这行，光知道怎么做不行，还得知道哪儿容易出岔子，怎么避开。
1. 装夹方案的选择与验证： 别小看装夹。尤其这种批量小零件，钳口设计是重中之重。得保证零件受力均匀，不能过紧导致变形，也不能过松影响加工稳定性。UG里可以进行装配仿真，提前预判夹持是否可靠，必要时得先用非关键件验证一下。
2. 刀路与余量的精细控制： UG里做刀路，不能光想着快。粗加工时，余量要留得均匀，方便后续刀具切削；精加工时，特别是复杂曲面，要确保刀具半径补偿正确，防止过切或欠切。对于多件加工，刀具路径要一次性走完所有工件的同一特征，减少频繁抬刀和空走。
3. 材料特性与加工参数匹配： 不同材料，脾气秉性不一样。像这铝合金，切削参数得兼顾排屑和散热，防止积屑瘤和热变形。钛合金那种“硬骨头”，就得用更低转速、高扭矩，冷却液也得跟上。咱磨的非标刀具，也是根据材料和工况专门优化过的，这些经验得用起来。
