UG NX 1980 加工工艺实例课：28、第二十八节课_案例、五轴零件虎钳加工方式工艺讲解

UG NX 1980 加工工艺实例课：五轴零件虎钳加工方式工艺讲解

本节课程深入探讨了在 UG NX 1980 中对复杂五轴零件进行加工的工艺策略，特别是针对虎钳装夹方式的详细讲解。课程从零件的几何分析入手，逐步讨论了毛坯的准备、多样的装夹方案及其优劣，并最终确定了一种高效的五轴加工策略。通过对零件特征（如圆角、斜面、底切等）的识别，以及对装夹区域和最终切断点的规划，本课程旨在提供一套在五轴环境下实现高效、精准加工的实战思路，并强调了如何通过合理的工艺设计来避免加工中的潜在问题。

一 零件几何特征分析与五轴加工思路

对任何复杂零件进行高效加工的第一步，都是对其几何特征进行全面而深入的分析。本案例中的五轴零件，虽然外观上看似复杂，但在五轴加工的语境下，它被视为一个“比较标准”的零件，即其复杂性可以通过五轴联动能力有效地解决，从而实现一次性装夹完成大部分加工的目标。

1.1 尺寸与表面平整度评估

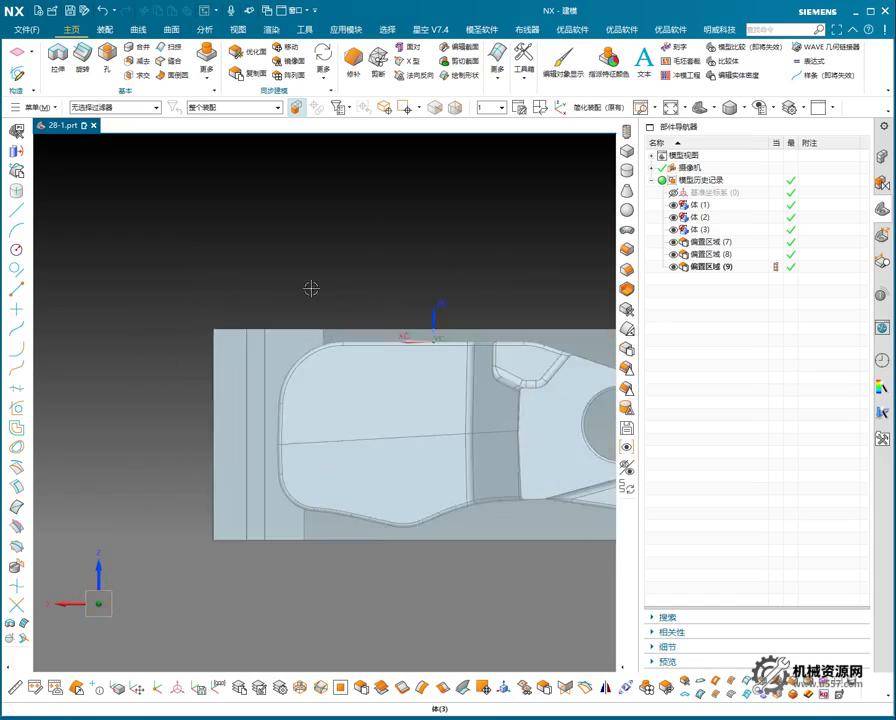

首先，我们对零件的长、宽、高尺寸进行了初步评估，确认其并非超大件。随后，利用 UG NX 的斜率分析工具对零件表面进行了平整度检测。尽管对于五轴加工而言，机器本身能够处理复杂的曲面，但识别出平整区域（在分析中显示为绿色）对于规划初始的粗加工路径和确定装夹平面依然具有指导意义。这种分析有助于我们理解哪些表面可以采用更直接的加工方式，哪些需要精细的五轴联动。

1.2 特殊几何特征识别

在几何分析过程中，我们特别关注了以下特征：
圆角与倒角：零件中存在多种圆角，例如 R3 和 R12/13 的圆角，这提示我们需要选择合适的球头铣刀或R角刀具进行加工，并规划相应的刀具路径。
斜面与底切：通过多角度观察，我们识别出部分斜面和可能存在的底切区域（倒扣面）。这些区域是影响装夹方案和刀具选择的关键因素。如果采用传统三轴分次装夹，这些区域将是难点，而五轴加工则有望一次性解决。

最终的几何分析结论是，该零件适合采用五轴加工，以便最大限度地减少装夹次数，提高加工效率和精度。

二 关键工艺环节：高效装夹策略

在五轴加工中，装夹策略的优劣直接决定了加工的效率和零件的精度。本案例的核心挑战之一，就是如何在实现“一次性加工”（一次性干出来）的同时，兼顾所有复杂特征的加工需求。

2.1 装夹方案探讨与选择

我们探讨了几种潜在的装夹方案：
方案一：夹持底部平面 – 这种方案通常用于平整的底面。然而，考虑到零件可能存在的底切和侧面特征，夹持底部可能导致部分区域无法加工或需要额外的翻转。
方案二：夹持两侧预留毛坯 – 尝试在零件两侧制作连接位进行夹持，但若毛坯预留不当（下料过厚），可能导致过多的材料去除量，增加加工时间和成本。
方案三：夹持一端预留毛坯并最终切断 – 这是本课程重点推荐并实施的方案。选择零件的一个侧面或端面作为主夹持区域，通过预留额外的毛坯材料供虎钳夹持。这样，在一次装夹中可以完成除夹持区域以外的几乎所有特征加工。加工完成后，再将预留的夹持部分切断，从而获得最终零件。

经过综合分析，方案三被认为是最优选择，它最大限度地利用了五轴机的能力，减少了重复装夹带来的误差和时间成本。

2.2 毛坯预处理与装夹位的构建

为了实现方案三，毛坯的预处理至关重要：

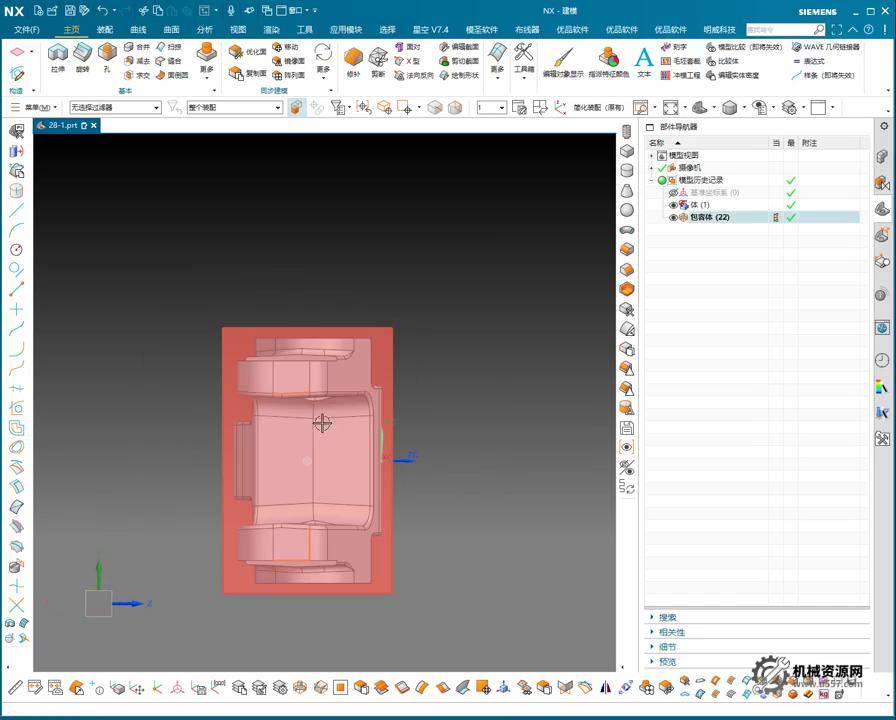

创建延伸夹持面：首先，选择用于夹持的原始零件表面。然后，通过“加厚”或“偏置面”功能，将该表面向外延伸一定距离（例如，考虑到刀具尺寸和夹持力，预留10-13毫米，最终根据实际情况可能调整为7毫米或20毫米等）。这个延伸部分将成为虎钳的夹持区域。
毛坯几何构建：将原始零件模型从带有延伸夹持面的毛坯实体中减去，从而得到一个包含所需加工余量和延伸夹持区域的定制毛坯。
替换面调整：在延伸过程中，需要注意将延伸面与相邻的圆角或其他几何特征平滑过渡，确保后续刀具路径的准确性。在过程中出现尺寸错误时，需要通过“替换面”功能对延伸长度进行精确调整，以满足加工和切断的需求。

2.3 临时支撑结构（小柱）的设置

在复杂零件，尤其是带有薄壁或开放结构（如开口）的区域，在加工过程中可能会出现振动、变形甚至“崩裂”的风险。为了规避这一风险，课程提出了设置“小柱”（临时支撑结构）的方案：
绘制与拉伸：在可能发生崩裂的区域，绘制一个小的几何形状（如矩形），并将其拉伸成为一个细小的支撑柱，连接到预留的夹持区域。
功能与移除：这些小柱在加工过程中起到支撑作用，待主要加工完成后，在最后阶段将其切除，不影响零件的最终形状。这种做法可以有效提高加工的稳定性，保证零件质量。

三 加工过程与注意事项

在确定了零件几何和装夹策略后，实际的五轴加工过程需要进一步细化。

3.1 刀具选择与路径规划

圆角加工：针对零件中的 R3、R12/13 等圆角，应选择相应尺寸的 R 角刀具或球头铣刀，并规划连续、平滑的五轴刀具路径，确保曲面质量。
斜面与曲面光顺：对于斜面和自由曲面，可以利用五轴的联动功能，通过光顺加工（如“光侧壁”）来提高表面光洁度，避免台阶纹。
切断加工：在完成所有主体加工后，使用合适的刀具（如小直径立铣刀或槽铣刀）将预留的夹持部分切断。切断路径应规划在预设的延伸边界处，确保与零件最终轮廓的平滑衔接。

3.2 潜在问题及应对

干涉避免：五轴加工虽然灵活，但干涉仍需警惕。在刀具路径规划时，务必进行干涉检查，确保刀具、刀柄、主轴和夹具之间没有碰撞。
余量控制：在整个加工过程中，合理控制加工余量至关重要。过多的余量会增加加工负荷和时间，过少的余量则可能导致欠切或表面质量问题。
稳定性检查：在仿真阶段，除了几何验证，还应尽可能模拟实际加工时的受力情况，评估装夹的稳定性，尤其是在切削力较大的粗加工阶段。

本节避坑总结

1. 深入理解零件几何是核心：在进行五轴加工前，务必投入足够时间利用UG NX的分析工具（如斜率分析、倒扣面检查）全面分析零件的几何特征、关键尺寸和特殊区域（如圆角、薄壁、开口）。这将直接影响后续装夹方案和刀具路径的制定，避免盲目加工导致的问题。
2. 装夹方案需与五轴能力充分结合：不要局限于传统三轴加工的装夹思维。对于复杂五轴零件，应积极探索“一次性加工”的可能，通过在毛坯上预留特定的夹持区域，并计划在加工后期进行切断分离。这要求在毛坯设计阶段就考虑夹持所需余量和切断位置，并通过“加厚/偏置面”和“替换面”等功能精确构建。
3. 应对加工风险的辅助策略：对于零件中存在薄壁、开口或结构脆弱的区域，要预判可能发生的振动、变形或崩裂风险。此时，可考虑在这些区域设置临时支撑结构（如“小柱”），在主要加工完成后再将其切除。这种辅助策略能够显著提升加工的稳定性和最终零件的质量。
