UG NX 1980 加工工艺实例课：虎钳压板配合工艺详解

1. 工件分析与初始毛坯设定

本次课程围绕一个特定工件展开，该工件的尺寸大约在200mm左右。在UG NX中进行加工编程前，首要任务是根据设计图纸确定合理的毛坯尺寸。视频中演示了对原始模型进行简单的包覆操作，初步生成了一个略大于最终零件尺寸的毛坯，为后续的粗加工预留充足的加工余量。

2. 首序加工策略：虎钳夹持与粗加工

对于工件的第一道加工序列，夹持方式的选择至关重要。如果工件几何形状允许，最直观且常用的方法是使用虎钳直接夹持工件的某一侧面，确保其稳固性。在虎钳夹持下，可以对工件的另一侧面进行粗加工，快速去除大部分余量。这种方式适用于初始毛坯较为规整，且夹持面不易变形的场景。视频中指出，这种首序加工相对简单，可以有效利用虎钳的便利性。

3. 反面加工策略：压板夹持与定位

当完成首序加工后，需要对工件的另一面（反面）进行加工时，夹持策略则变得更为复杂。此时，由于首序加工面通常需要保证精度，不宜直接作为夹持面。视频中提出了两种主要的应对策略：
首先，可以利用工件上预留的特殊几何特征，例如在工件的某些边角处预留出足够的材料，然后通过压板将其固定。压板夹持的优势在于可以灵活选择夹持点，避免损伤已加工表面。讲师强调，这种方式适用于工件反面也需要进行粗加工的情况。
其次，对于一些内部特征，可以在粗加工时暂时保留R角（圆角），待后续精加工或清角时再进行处理。如果无法通过常规方式（如压板或虎钳）进行夹持，极端情况下可能需要制作电极，通过放电加工来完成特定区域的加工。

4. UG NX 1980 建模与操作演示

4.1 几何体的分割与尺寸调整

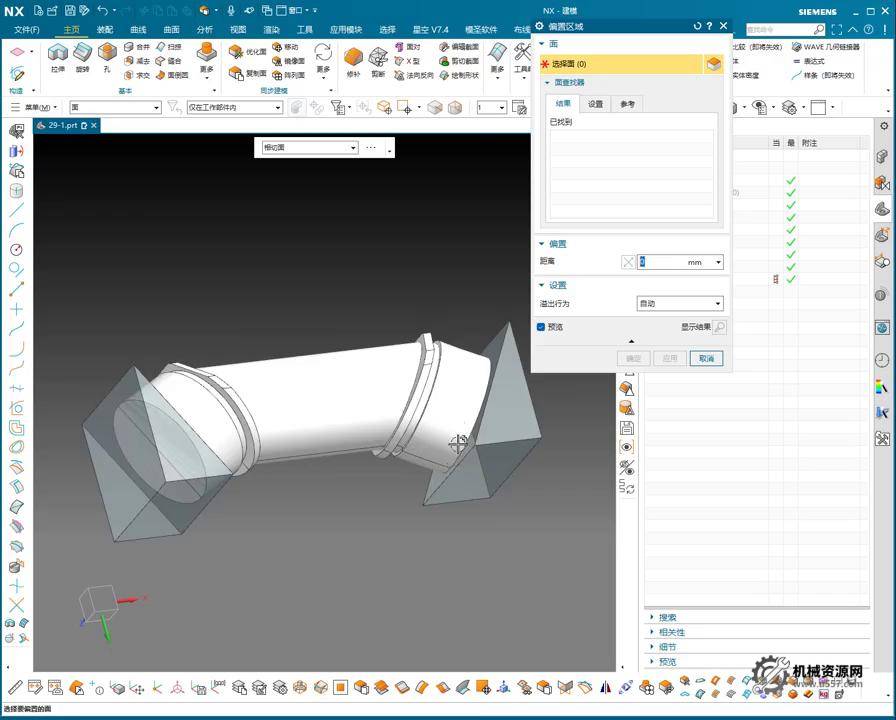

在UG NX中，为实现特定的加工策略，往往需要对工件的几何体进行分割。视频中重点演示了“裁问体”功能。通过选择待分割的几何体和一个参考平面（例如，工件的某一平面作为零点），可以将一个完整的实体分割成两个部分。讲师强调，在分割后，需要对其中一个部分进行尺寸调整，使其向外延伸一定的距离（例如负值，表示向内缩进或向外延伸）。视频中从负10mm、负12.5mm，最终确定为负8mm，确保为后续的刀具切断操作预留足够的空间，避免因尺寸不足导致加工不良。

4.2 圆柱体的保留与加厚处理

对于工件上需要保留的圆柱形特征，在粗加工阶段完成后，应确保其完整性。视频中展示了如何通过“加厚”功能，对该圆柱体进行处理，例如设定为8mm的厚度，使其在毛坯中得到适当的保留和加强，以满足后续加工的要求。

4.3 毛坯体的构建与修整

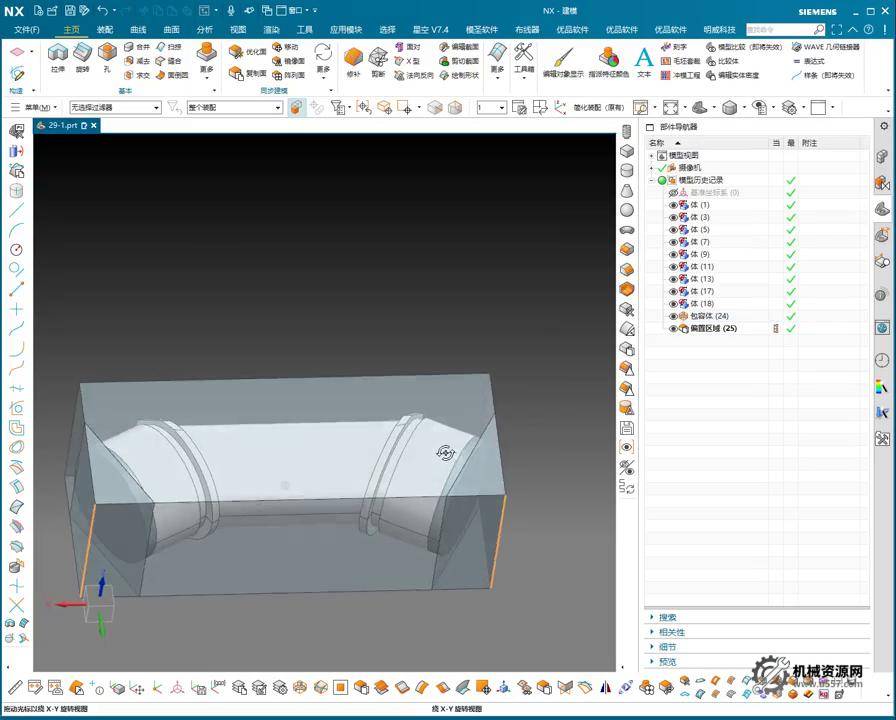

通过上述几何体分割和调整，我们可以得到一个具有特定形状的毛坯。视频中，讲师进一步利用“包覆体”等功能，对毛坯的整体形状进行定义。关键在于确保毛坯的尺寸能够完全包络住最终零件，并且在需要进行夹持和切断的区域留有足够的延伸量。例如，在一些边缘处额外延伸5mm，以方便夹具的定位和刀具的进出。

4.4 工件分割的考量

一个重要的实践经验是，为了方便后续的CNC编程，有时会将原本一体的工件模型人为地分割成多个独立的实体。视频中解释，虽然UG NX的加工程序可能能够处理一个完整的实体，但从个人编程习惯和效率的角度出发，将工件分割成几个逻辑上独立的加工区域，可以使编程流程更加清晰，更容易选择和管理加工特征。分割操作可以通过在工件中间创建一个平面，然后再次使用“裁问体”功能来实现。

5. 多种夹具与加工思路探讨

视频中多次强调，在CNC加工中，夹具和加工思路是多种多样的。除了传统的虎钳和压板，还可以根据工件的特殊形状和加工要求，设计制造专用的夹具，例如一个内部形状与工件匹配的矩形夹具，将工件的两部分（或特定区域）放置其中进行固定。无论采用何种夹持方式，核心目标都是确保工件在加工过程中的稳定性，避免振动和位移。在材料方面，讲师虽然一度忘记具体材料，但提到这类工件常为铝件或钢件，特别是大型铝件。不同的材料特性也会影响夹持力和切削参数的选择。

本节避坑总结

1. 夹持稳定性优先： 对于多面加工的工件，首序和后续序的夹持方式应充分考虑稳定性。首序可使用虎钳进行粗加工，而后续序在已加工表面夹持困难时，应利用工件的几何特征（如预留的边角）配合压板进行可靠固定，必要时可考虑制作专用夹具，如矩形夹具，以最大化接触面积和稳定性。
2. 合理预留加工余量： 在进行几何体分割和形状调整时，务必为后续刀具切削操作预留足够的加工余量。例如，在拆分工件或延伸表面时，确保预留出足够大的尺寸（如视频中的 -8mm 或 -5mm），避免因余量不足导致切削不到位或损坏工件。同时，某些内部特征可暂时保留R角，留待精加工时再清角，以简化粗加工的夹持难度。
3. 灵活运用UG功能进行准备工作： UG NX 的“裁问体”（Trim Body）、“加厚”（Thicken）、“包覆体”（Wrap Body）等功能是进行加工准备的关键工具。熟练掌握这些功能，可以高效地分割工件、调整几何形状、生成毛坯，从而更好地规划加工路径和确保编程的便利性，尤其是在处理复杂多工序零件时，合理的模型分割有助于提升编程效率和避免错误。
