UG NX 1980 加工工艺实例课：26、第二十六节课_案例、零部件阵列多件工艺讲解

摘要：本篇文章基于《UG NX 1980 加工工艺实例课：26、第二十六节课_案例、零部件阵列多件工艺讲解》的音频内容，深入探讨了在UG NX环境中对多个相同零部件进行阵列加工的工艺策略与编程实践。重点讲解了如何从一块毛坯板材上高效加工出五个小型零件，并详细阐述了从零件分析、毛坯准备、刀路规划、孔位及轮廓加工、零件连接处理，直至最终切断分离的完整流程。文章还强调了在三轴加工环境下，通过合理夹持、分步加工和精确刀路规划，实现高效率和高质量多件加工的关键技术点，并提供了实用的避坑经验。

UG NX 多件阵列加工工艺：高效编程与实战策略

一、引言：阵列加工的挑战与机遇

在现代CNC加工中，面对大量相同或相似的零部件制造需求时，如何提高生产效率、降低成本是工程师们面临的重要课题。UG NX作为一款强大的CAD/CAM集成软件，提供了多种灵活的编程策略来应对此类挑战。本节课程以一个包含五个小型零部件的阵列加工案例为例，详细讲解了如何在同一块毛坯板材上进行高效、精确的多件加工，并特别关注了三轴加工环境下的工艺规划与操作细节。

二、零件分析与工艺规划

对于本案例中的零件，其尺寸相对较小（约50mm），且包含一定的倒角（如1.8mm的R角）和通孔特征。为了实现从单块毛坯中加工出五个零件的目标，核心策略是采用“一体化加工，分步分离”的方法。

零件特征与尺寸
该零件尺寸不大，高度也适中，外形轮廓相对简单，但带有需要进行精修的R角。其关键特征在于中心区域的通孔。

加工策略概述
1. 一体化加工：将五个零件设计为一个整体阵列布局在一块毛坯上，通过临时连接（即“连接体”或“桥”）将它们固定在一起，以便在一次装夹中完成大部分加工。
2. 分步精加工：首先完成一个方向的开粗和精加工，然后翻转工件，进行另一侧的加工。
3. 孔位优先：为了避免后续加工中因工件变形或位移导致孔位不准，孔加工应尽可能提前进行。
4. 最终切断分离：在所有加工完成后，通过走切断刀路将零件从连接体上分离下来。
5. 三轴加工考量：本案例主要基于三轴加工的思路进行讲解，这意味着需要通过多次翻转工件来完成所有侧面的加工。

定位与夹持考量
在加工过程中，工件的稳定夹持至关重要。初始夹持应选择平面度好、支撑稳定的区域。对于阵列加工，由于零件之间存在连接，夹持点可以位于连接区域或零件本体的特定位置，确保加工过程中不会产生振动或位移。课程中提到通过压板在适当位置进行夹持，并在翻面后更换夹持点。

三、UG NX 编程步骤详解

1. 毛坯准备与零件阵列

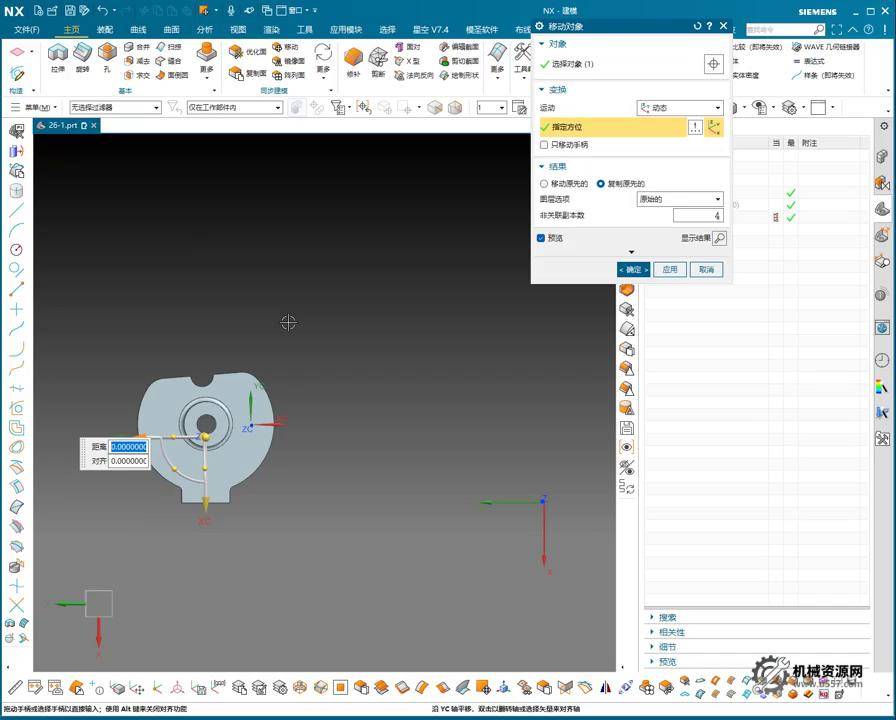

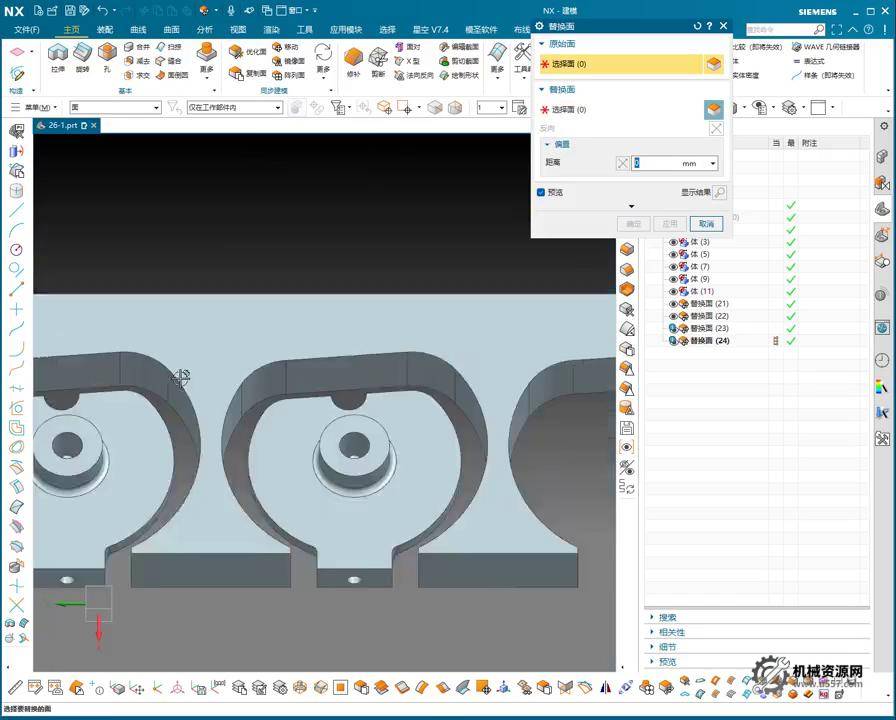

首先，在UG NX中创建一块足够大的毛坯板材。然后，将五个零件模型按照预定的阵列模式布局在这块毛坯上。为了保持加工过程中的整体性，需要在零件之间设计合理的连接体（例如，留出一定的余量作为连接桥），使其在初步加工阶段保持为一个整体。毛坯的尺寸需要留足加工余量，例如，对于50mm的零件，毛坯长度可能需要达到62mm或65mm以容纳刀具行程和余量。

2. 核心加工操作
开粗与精加工：针对零件的外轮廓，选择合适的刀具（如直径6mm的铣刀进行切断和部分开粗）。通过设定合理的切削参数和刀路策略，对零件的外部轮廓进行开粗和精加工。在加工过程中，需要注意刀具路径的合理性，确保所有连接区域也能被有效加工到，为后续的切断做好准备。
孔位加工：根据零件设计，需要在适当的位置加工通孔。特别强调，在对零件进行轮廓加工之前，应优先完成孔的加工。 如果先加工轮廓，再加工孔，可能会因为轮廓加工后零件的受力变化或夹持不稳定，导致孔加工精度下降，甚至出现“跑钻”现象。
连接区域处理：在开粗和精加工阶段，需要确保连接体两侧的加工能够满足尺寸要求，为最终的切断留出合适的余量。连接体的厚度或宽度需要经过计算，既要保证加工时的刚性，又要方便后续的切断。

3. 倒角与清角
零件的R角（如1.8mm）是精加工的重要部分。在完成主要轮廓加工后，需要针对这些倒角区域进行精修，以达到设计要求的光洁度和尺寸精度。这通常涉及到使用小直径的球头铣刀或倒角刀进行局部加工。

4. 加工顺序与翻面策略
为了在三轴加工中完成所有侧面的加工，合理的加工顺序和翻面策略是关键：
第一面加工：首先加工工件的一个主要平面。这包括对外部轮廓的开粗、精加工以及所有孔位的钻削。在这一阶段，工件应被稳固地夹持在工作台上。
工件翻面：完成第一面加工后，将工件翻转180度。由于零件在阵列中，且有平坦的底面，这使得翻面后的重新定位相对容易，可以利用之前加工好的平面作为新的参考基准，并重新夹持。
第二面加工：对翻面后的工件进行剩余的加工，包括开粗、精加工和必要的清角操作。
最终切断：在所有精加工完成后，使用合适的切断刀具（如薄片铣刀或小直径铣刀）沿着连接体边缘进行切断，将五个独立零件从毛坯上分离。

四、多件加工的优势与注意事项

多件阵列加工的优势在于显著提高生产效率、减少单件装夹次数，从而降低人工成本和生产周期。然而，这种策略也需注意以下几点：
材料利用率：合理规划阵列布局，最大化材料利用率。
刀具选择：根据零件特征和连接体设计，选择合适的开粗刀、精加工刀和切断刀。
夹持方案：确保在整个加工过程中工件的稳定夹持，避免因振动或位移导致的加工误差。
连接体设计：连接体必须具有足够的强度以承受切削力，同时又易于切断和后续的去毛刺处理。
余量控制：在加工过程中，尤其是切断前，要确保有足够的余量来应对可能存在的尺寸偏差和表面质量要求。

本节避坑总结

1. 孔位加工优先原则：在对零件进行整体轮廓或复杂特征加工之前，务必优先完成所有的孔位加工。这样做可以有效避免因工件在后续加工中变形、振动或夹持不稳定导致的“跑钻”、孔位偏移或尺寸不准等问题，确保孔的精度。
2. 合理设计连接体与夹持点：在进行多件阵列加工时，零件之间的连接体（或称“桥”）的设计应兼顾加工时的刚性和后期切断的便捷性。同时，夹持点的选择要充分考虑工件在不同加工阶段的受力情况，确保工件的稳定固定。在翻面加工时，可利用已加工的平面作为可靠的基准面，并调整夹持位置，以保证精度和避免干涉。
3. 循序渐进的加工顺序：采用“一面开粗/精加工 -> 翻面 -> 另一面开粗/精加工 -> 最终切断”的清晰加工顺序。特别是在最终切断前，确保所有内部和外部轮廓的精加工、倒角、清角等操作已全部完成，以减少后续手工修整的工作量和避免损伤已加工表面。
