UG NX 1980 加工工艺实例课：87、第87节课_小零件工艺2方法讲解

这活儿，咱们得从头到尾捋清楚。加工这类复杂件，尤其现在用的UG，可不是光会点鼠标就能行的。得把咱们车间里那套实打实的经验，跟UG里头的功能结合起来，才能把活儿干漂亮。今天咱们就聊聊，怎么用咱们这双老手和UG这新工具，把一个高精度、高难度的零件给啃下来。从前期建模的细节处理，到五轴刀路的精细规划，再到实际加工中可能遇到的材料特性、热处理变形、装夹稳固性这些老问题，咱们都得考虑到位。特别是要讲讲怎么优化刀路，减少那磨人的空刀，提高效率。这不光是技术活，更是经验活，一步错，可能就得返工，甚至报废，那损失可就大了。所以，听好了，每一刀下去，都得心里有数，手底下有准。

项目背景与零件特性

这次咱们要加工的，是个航空用的精密支架。材料是航空级别的钛合金，牌号TC4，这家伙的特性咱们都清楚，强度高、耐热，但就是难切削、容易粘刀、加工硬化倾向大。零件的几何形状非常复杂，除了多处自由曲面，还有薄壁结构、深腔以及不少需要五轴联动才能一次性加工到位的特征。精度要求极高，关键尺寸公差控制在微米级，表面粗糙度也得达到镜面效果。这么个东西，对咱们的设备、刀具、工艺，还有操作师傅的经验，都是个不小的考验。稍有不慎，钛合金那脾气一上来，轻则刀具报废，重则零件变形，甚至直接给你崩掉一块。所以说，从毛坯进场，到最终成品出厂，每一步都得如履薄冰，心里装着一把尺，手上握着一股劲。

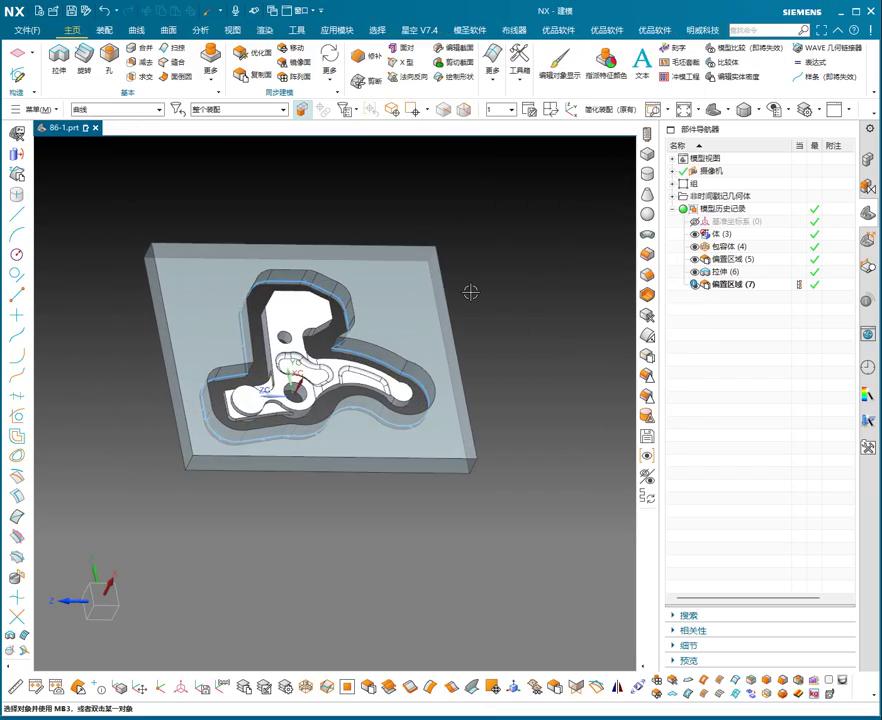

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

咱们先从UG建模说起。拿到图纸，第一步不是急着画，是得仔细研判，特别是那些公差要求高的曲面和关键尺寸。UG里复杂曲面建模的技巧，这时候就得用上了，确保模型精度和设计意图完全一致。对于薄壁结构，咱们在建模时就得考虑到后续加工中的刚性问题，甚至可以预留一些工艺支撑筋。

接下来是UG编程，这才是重头戏。
1. 粗加工：对钛合金，粗加工的策略很关键。咱们通常会选择大走刀量、低转速、高进给的组合，配合冷却液充分冲洗。UG里的“自适应铣削”功能是利器，它可以保证刀具在切削过程中保持恒定的切削负载，避免局部过载，有效延长刀具寿命。刀路要尽可能平滑，减少急转弯，防止刀具崩刃。
2. 半精加工：粗加工之后，要进行一次半精加工，主要目的是均匀余量，为精加工做准备。对于复杂曲面，我们会采用UG的“等高切削”或“流线切削”，根据零件形状选择合适的刀路类型。刀具选择上，这时候就可以用上涂层硬质合金刀具了，针对钛合金的特点，刀具的几何形状和涂层都很讲究。
3. 精加工：这是决定零件最终精度和表面质量的关键一步。对于多轴联动部件，UG的五轴功能就派上大用场了。咱们会利用“五轴等距偏置”或“五轴流线加工”等策略，确保刀具与曲面保持最佳切削角度，避免欠切或过切。为了达到镜面效果，可能需要用到球头刀，步距要设置得很小，同时要严格控制切削参数，减少切削力，防止表面产生纹路。
4. 去毛刺与倒角：虽然UG编程能尽量减少毛刺，但对于钛合金这种材料，精加工后仍可能残留细小毛刺。这时候，咱们得配合手工精修，或者用一些专门的去毛刺刀具。

在整个加工过程中，装夹方案是重中之重。针对薄壁件，咱们会设计多点支撑、分散夹紧的工装，避免局部应力集中导致变形。热处理变形的预防，也得提前规划。例如，在半精加工后进行预应力消除热处理，然后再进行精加工，这样能最大限度地减少内应力释放造成的尺寸变动。非标刀具的磨制，也得根据具体工况和刀具磨损情况，随时调整刃磨角度和刃口钝化处理。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 盲目追求高效率，忽视材料特性：特别是加工钛合金这类材料，切削参数的设定要“保守”一些。如果一味追求高转速、大切深，很容易导致刀具快速磨损、粘刀，甚至加工硬化加剧，得不偿失。宁可慢一点，稳一点，也要保证刀具的切削状态良好，确保零件质量。
2. 装夹方案不牢靠，导致零件变形或振动：对于薄壁、异形件，装夹是关键。有些师傅图省事，用简单的夹具，结果加工过程中零件松动、变形，或者产生剧烈振动，不仅影响加工精度和表面质量，还可能损坏刀具甚至机床。一定要花时间设计专用夹具，确保刚性，多点支撑，均匀受力。
3. UG刀路优化不到位，空刀多、效率低：UG的功能很强大，但如果编程时不精细，不充分利用其优化功能，就容易产生大量空刀，或者刀路轨迹不流畅。这会白白浪费加工时间，增加机床负载，甚至影响刀具寿命。编程时要多思考如何让刀具路径更短、更有效率，比如通过UG的“进退刀优化”和“无抬刀切削”等功能，最大限度减少空行程。
