各位徒弟，今天咱们不扯虚的，直接掰扯掰扯加工里的硬骨头。我老王干这行十五年了，从手动摇车铣刨磨到现在玩转UG五轴联动，可以说啥难件没见过？今天就拿一个典型的复杂曲面件，跟大家伙儿好好捋一捋。这东西，看着不起眼，但里面的门道可深着呢，从UG建模、刀路规划，到具体的装夹、材料变形控制，每一步都得小心翼翼，走错一步那可就是废品。尤其是在面对那些薄壁、高精度、异形件时，光有蛮力可不行，得靠脑子，靠经验，更得靠咱们的UG技术把刀路优化到极致，把空刀降到最少，这才能又快又好地把活儿干出来。

项目背景与零件特性

咱们今天拿来开刀的，是一个航空发动机上的薄壁异形导流件。这玩意儿可不是随便能碰的，材料是高性能钛合金，出了名的难切，硬度高，导热差，粘刀磨损快，而且加工过程中极易产生热变形和振动。零件本身的特征是内腔复杂曲面与外轮廓的过渡，多处薄壁结构，最薄的地方只有1.5毫米，而且表面粗糙度要求高，精度更是严格到微米级。这就要求咱们从设计思路上就要考虑加工工艺，避免死角，同时在编程时要精细到每一刀，确保切削力均衡，减少应力集中。这种活儿，光靠经验摸索可不行，得用UG把所有可能性都推演一遍，才能心里有底。

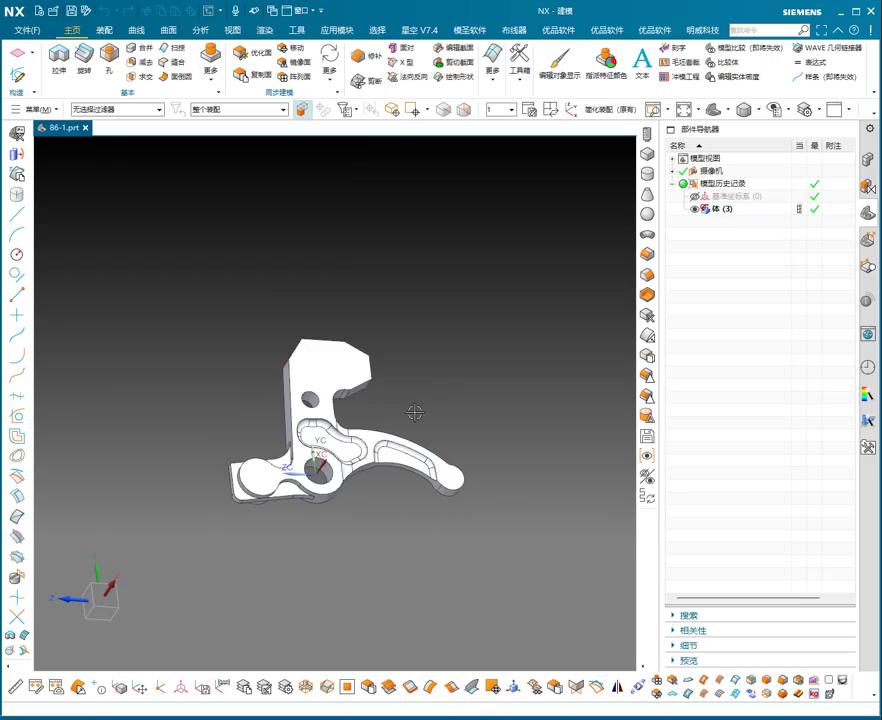

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

这种钛合金薄壁件，UG的作用那是关键。首先，建模阶段，要确保曲面模型的连续性和光顺性，尤其是过渡区域，不能有任何尖角或破面，这直接关系到后续刀路的光顺度。对薄壁区域，我通常会提前在模型上做厚度分析，预判变形风险点。编程时，一般采用“先粗后精，分层递进，少量多次”的策略。粗加工用“型腔铣”或“自适应铣削”，配合大螺旋角硬质合金刀具，以小径向切深、大切向切宽的方式，快速去除大部分余量，同时通过UG的优化算法，减少空刀，避免重复路径。

接着是半精加工，这时就要考虑如何把粗加工留下的“坑坑洼洼”找平。我常用“等高轮廓”和“平面铣”相结合，根据曲面坡度调整刀具轨迹，保证加工余量均匀。到了精加工，这才是考验UG真功夫的时候。针对复杂曲面，我一般会选择“流线铣削”或“变轴轮廓铣”，充分发挥五轴联动的优势，让刀具始终保持最佳切削角度，避免刀具干涉和侧壁振纹。特别是薄壁区域，必须用小直径球头刀，配合极小的步距和极低的切削参数，走“轻刀慢进”的路线，并在UG中模拟切削过程，观察刀具与工件的接触情况，确保没有过切欠切，更要严防薄壁振动。装夹方案也至关重要，前期采用多点支撑，后期根据加工面进行多次翻面和局部支撑，确保零件在加工过程中始终稳固。刀具选择上，除了通用刀具，对于某些特殊型面，咱们还得自己磨几把非标刀具，这可是老师傅的绝活，能大大提高加工效率和质量。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 材料变形是拦路虎，预防工作要到位：

加工钛合金薄壁件，最怕的就是变形。别仗着刀具硬就猛干，切削参数过大，热量堆积，零件就像煮熟的面条一样，说弯就弯了。要记住，小切深，大切宽，控制好进给和转速，配合充足的冷却液，尽量减少热量输入。UG里做路径仿真的时候，也要多关注刀具受力情况，合理安排进给方向，分散切削力，别让它集中在一点上。

2. UG编程别偷懒，空刀优化是王道：

有些徒弟，UG编程图省事，直接用默认参数，结果程序一出来，刀具在零件上方“手舞足蹈”，白白浪费时间。空刀不优化，效率是提不上去的。UG里有专门的路径优化功能，比如“最小化行程”、“优化连接”等，要善用这些功能，把刀具抬刀路径、连接路径都精简到最短最快。每跑完一个区域，就让刀具用最快的速度安全抵达下一个切削点，这才是省钱省时间的活法。
