UG NX 1980 加工工艺实例课：85、第85节课_镜像零件一板四件完成讲解

“小伙子们，今天咱聊个硬茬子。手上这个活，是个航空发动机的复杂叶片，材料是镍基高温合金，硬度高，加工难度大。像这种带复杂曲面的活，咱们可不能像以前那样凭经验‘摸’着干，那不靠谱。得先在UG里把模型吃透，从建模到编程，每一步都得精益求精。尤其是五轴联动，刀路规划要是没想明白，空刀跑得多不说，废件率能让你哭出来。所以啊，今天咱们就从UG里怎么把这些点线面给‘捋顺’了，到最后怎么出高效的刀路，好好掰扯掰扯，确保这叶片出来，那叫一个漂亮，一个合格。”

“咱这回要做的，是个无人机上的核心部件——一体式叶轮，航空级铝合金材料，强度高但又不能有任何划伤或应力集中。你们看这叶轮，密集复杂的叶片排布，流线型曲面，每个叶片之间都有严格的间距和角度要求。这种结构的零件，如果只是二维图纸，你根本想象不出刀具该怎么走，更别提后面的精度控制了。所以啊，咱们必须在UG里建立高精度的三维模型，而且得是参数化模型，方便后期调整。这个模型的质量，直接决定了咱们后续编程的效率和加工的成功率。从材料特性看，铝合金虽然相对好加工，但高速切削下的热变形、切屑排出、表面粗糙度要求，每一样都得提前考虑进去，不能有半点含糊。这个叶轮，每一道弧线，每一个过渡，都得跟模型严丝合缝。”

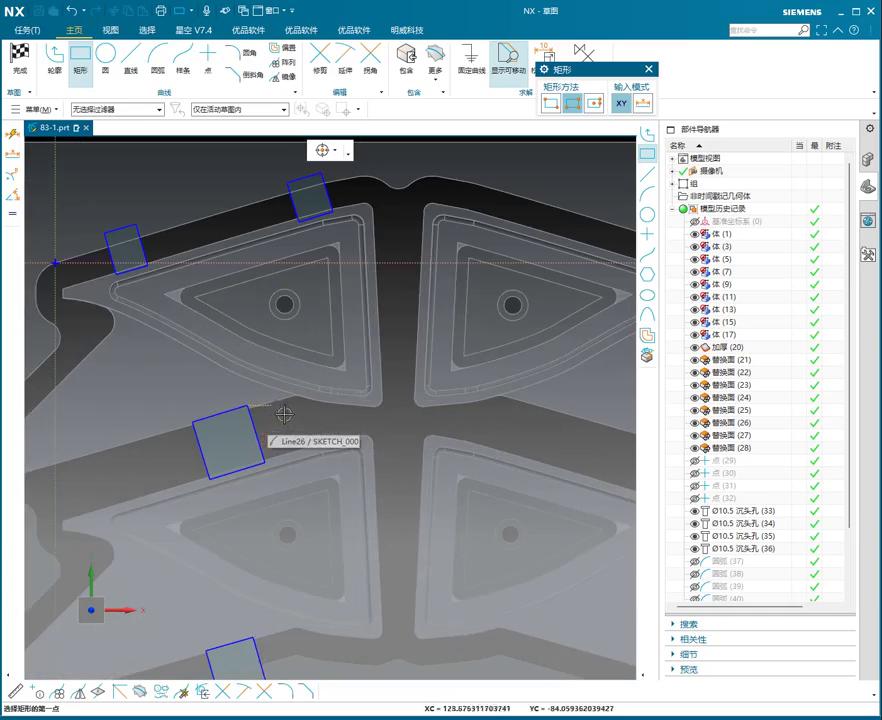

老师傅实操截图 – 核心工艺点解析

“行了，模型有了，咱就得琢磨怎么把它‘啃’出来。首先，得把毛坯料固定死，这叫装夹，是基础中的基础，咱们得设计一个多点支撑、受力均衡的专用夹具，确保加工过程中没有任何松动或变形。 UG里头，咱可以模拟装夹，看看有没有干涉，受力点对不对。接着就是咱们在UG里干的这些活：你们看师傅刚才把那些零散的线段都给‘连接’上了，这可不是瞎连，这是在为刀路规划做准备，确保刀具在复杂曲面上走得平滑，没有突兀的折点，避免产生刀痕。特别是那些曲面之间的‘过渡线’，连好了，五轴刀路才能顺畅，减少空刀，提高效率。至于‘镜像’操作，那更是对称件的法宝，一下子就把另一半的几何特征给生成了，省去了重复建模的麻烦，更重要的是保证了两边的尺寸和形位精度完全一致，省时省力。你看师傅还会时不时地‘修剪’、‘延伸’那些线段，这就是为了让刀具路径更合理，比如清根区域，有时候需要把引导线稍微延伸一点，才能让小刀具完全清到位，又不会过切。而那些‘移动’的操作，可能是为了给后续的热处理或者精磨留足加工余量，甚至是调整一下特征的位置，让咱们的非标刀具能更好地切入。每一步操作，都得结合咱们手里刀具的特性、材料的特性，还有机床的性能去考虑。这个过程，可不是纯粹的画图，是把咱们十几年的加工经验，一点点融入到UG模型和编程里头。”

老师傅实操截图 – 核心工艺点解析

“干这行，除了技术，更得有前瞻性。我给你们提三点，别到时候踩了坑，才知道疼：

避坑总结

• 建模编程时，绝不能只盯着当前工序。比如说，你编五轴精加工刀路，就得考虑前面粗加工的余量是不是均匀，后面还有没有热处理、表面处理或者高精度磨削。这些都会影响你的模型和刀路策略。预留的热处理变形余量，还有装夹时预留的避让空间，都得在建模时一并考虑进去，不然就成了‘烂尾工程’。
• 装夹方案和刀路优化是绑在一起的。很多人UG里刀路编得天花乱坠，一到机床上就出问题，不是刀具干涉夹具，就是零件夹不稳。咱们在UG里做模拟的时候，一定要把夹具模型也导入进去，甚至连毛坯料的变形趋势都要考虑进去。刀具路径的优化，不仅仅是减少空刀，更要保证切削力均匀，避免零件在夹具中产生微小位移，导致尺寸超差或表面质量下降。
• 非标刀具的磨制和使用，是高级技工的看家本领，但前提是设计得合理。UG里设计非标刀具，要考虑到它的强度、排屑空间、切削角度，甚至磨损后的修磨余量。不是随便磨一把刀就能解决问题。每次用新刀具，都要根据切削材料的特性、机床刚性、以及零件的精度要求，在UG里反复模拟切削过程，优化切削参数，这才能把非标刀具的优势发挥到极致，而不是成了高风险的试验品。

本文关键词：UG五轴编程, 复杂曲面加工, 航空铝合金00:00
