UG NX 1980 加工工艺实例课：工艺规程首页与刀具页讲解

引言

在UG NX加工实践中，一份规范且详尽的加工工艺规程是确保产品质量和生产效率的关键。本节课程以一个立零件的加工为例，详细演示了如何在UG NX工艺规程模板中填写首页、刀具页及下料工艺页的关键信息。理解这些页面的填写逻辑和内容要求，对于CNC编程和加工工艺制定至关重要。

工艺规程首页填写要点

工艺规程首页承载着零件的基本信息和管理数据，其填写应力求完整和准确。

公司及项目信息：首先，需填写公司名称，例如“比多啊XXXX有限公司”。在制作模板时，建议将常用的公司信息预先填写，以节省后续操作时间。项目编号则根据实际项目情况填写，如“项目1”。

零件识别信息：零件图号是零件的唯一标识，应严格按照设计图纸上的编号填写。工艺规程编号通常可根据图号或公司内部管理规定进行编制，例如采用“G0001”等形式。对于内部使用，只要公司内部识别即可。

零件特性：明确零件的分类，例如“一般件”或根据公司标准划分为“A类批量件”。零件名称需清晰表达，如本例中的“石墨”零件。材料牌号也应准确填写，例如“石墨”，或根据实际材料（如钢、铝、铁等）选择对应的牌号。

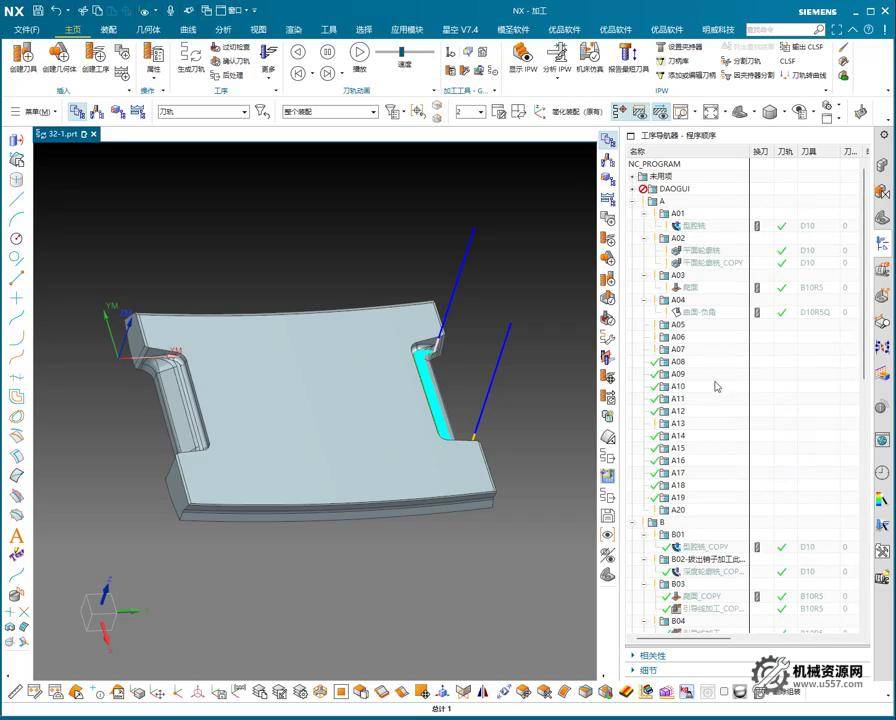

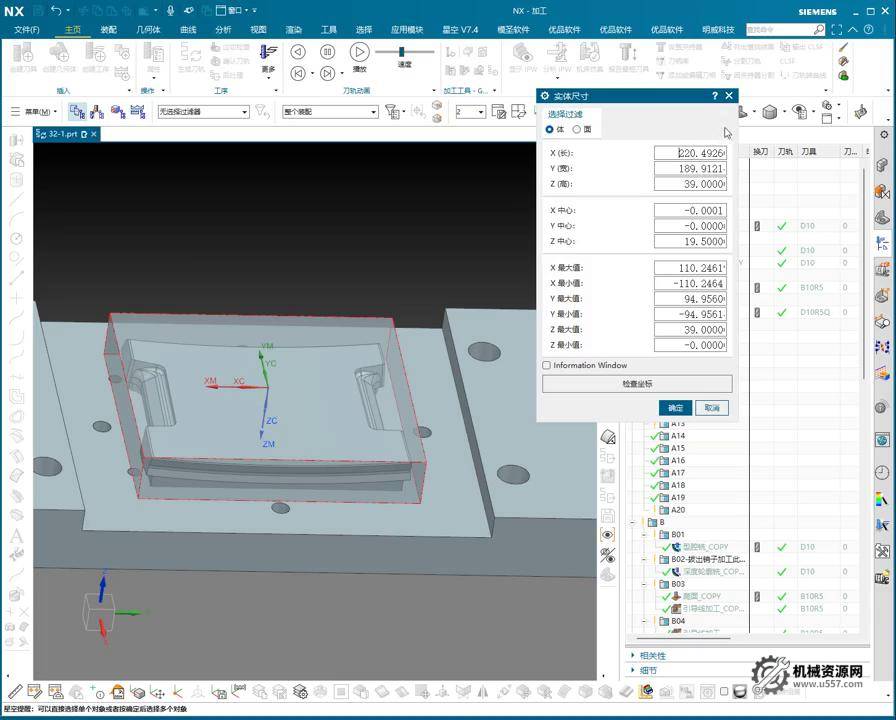

毛坯材料规格与图纸辅助：毛坯的材料规格是加工前的重要信息，需通过实际测量毛坯尺寸来确定，例如长220.5mm、宽190mm、高39mm。这些尺寸应详细填写在“材料规格”栏。为了直观展示零件的形状和尺寸，建议在工艺规程中插入零件（毛坯）的截图。在截图前，最好将UG NX背景设置为白色，以确保截图的清晰度和专业性。

刀具页填写指南

刀具页是加工工艺规程的核心部分之一，详细记录了加工过程中所使用的所有刀具信息。

刀具基本信息：刀具信息应按照加工顺序进行编号，从序号1开始依次排列。刀具名称需清晰描述刀具类型及适用材料，例如“石墨专用刀具”。刀具编号则按照机床刀库管理习惯设定，如T1、T2、T3、T4等。

刀具规格参数：每把刀具的详细规格至关重要，包括其直径（D）、刀尖半径（R）和有效长度（H）。例如，本例中使用的刀具包括：D10R0H35（表示直径10mm、刀尖半径0mm、有效长度35mm的平底刀）、D10R5H35（表示直径10mm、刀尖半径5mm、有效长度35mm的球头刀，或称棒棒糖刀）、D6R3H25（表示直径6mm、刀尖半径3mm、有效长度25mm的圆鼻刀）。有效长度的填写应根据零件实际加工深度确定。

刀具指定与刀尖半径：在“指定”栏中，通常填写刀具的实际切削直径或有效直径。例如，对于D10平底刀，指定为10；对于D10R5的棒棒糖刀，如果其有效直径为6mm（用于避让干涉），则指定为6；对于D6R3的圆鼻刀，指定为6。刀尖半径（R）则需准确填写，如R0、R5、R3等，与刀具规格保持一致。

下料工艺页填写要点

下料工艺页主要记录毛坯的下料方式和尺寸，并对其进行检验。

下料尺寸与检验：在下料工艺页，需再次确认并填写毛坯的下料尺寸，例如220.5x190x39mm。可以注明下料尺寸的公差范围，如“加减1毫米”。最重要的是，下料后必须对毛坯尺寸进行检验，以确保其符合要求。

关联图纸：下料工艺中可能需要参考特定的图纸来指导下料或检验。例如，依据“图1”进行零件尺寸检验。将相关图纸（如毛坯图或外形图）的截图或引用添加到此页，有助于操作人员理解和执行。

本节避坑总结

1. 模板制作与预填：在制作工艺规程模板时，应充分考虑常用信息（如公司名称、常用零件分类、常用刀具信息等）并进行预填，以减少后续每次创建工艺规程时重复输入的工作量，提高效率。
2. 截图清晰度与规范：在工艺规程中插入零件或毛坯的截图时，务必将UG NX的背景色调整为白色，以保证截图的清晰度和专业性。清晰的图示能有效辅助理解和避免误解。
3. 刀具参数的准确性与逻辑性：刀具页的填写需确保各项参数（直径D、刀尖半径R、有效长度H、指定直径）与实际使用的刀具完全一致，特别是“指定”直径，应反映刀具在实际加工中的切削能力或避让特性。R值需与刀具类型严格匹配，平底刀为R0，球头刀为R值等于直径一半，圆鼻刀为指定的R值。
