UG NX 1980 加工工艺实例课：66、第66节课_中间掏空类五轴薄壁零件工艺方式讲解

小子们，今天王师傅带你们看看一个不简单的零件。这玩意儿，平面有，曲面有，更要命的是，它那上下左右，到处都是倒扣，也就是咱们常说的“死角”。一般的三轴机床，你就是把工件翻来覆去地夹，也得拆好几道工序，效率低不说，定位精度也难保证。所以，这种货色，咱们UG五轴加工就派上大用场了。它能一次装夹，多角度铣削，把那些三轴够不着的地方，统统给它扫干净。当然，五轴也不是万能的，关键在于你这个做工艺的，怎么琢磨透零件的特性，怎么设计装夹方案，怎么安排刀路，这里面道道可多着呢。今天就以这个零件为例，咱们从毛坯开粗到精修成型，一步步掰扯明白，特别是那些容易“踩坑”的地方，给你们好好说道说道，免得你们以后在车间里犯低级错误。

项目背景与零件特性

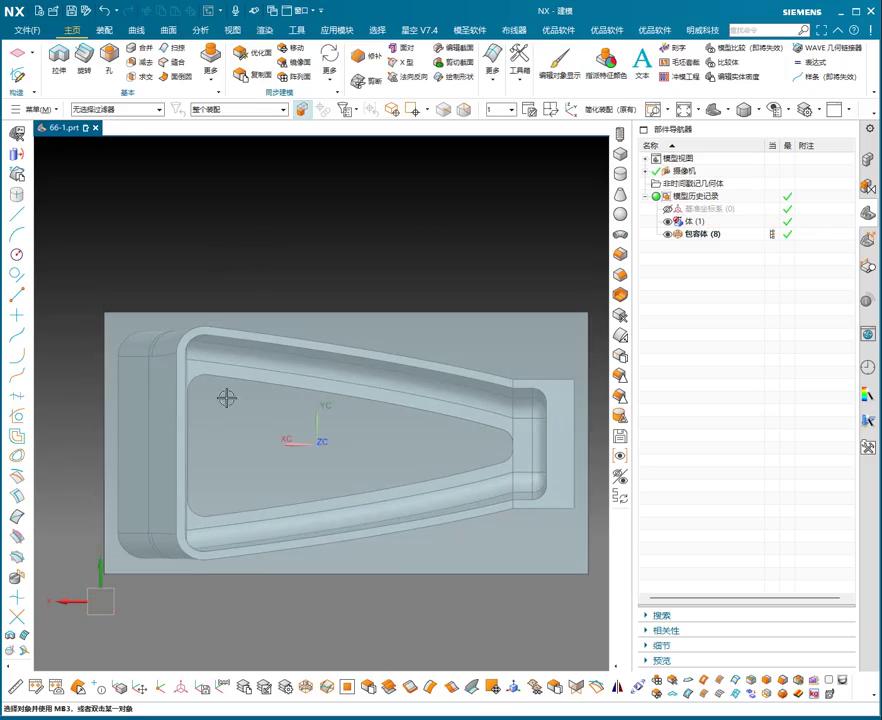

这个零件，你看，表面形态复杂，有大平面，也有多处倾斜的曲面，特别是那些从不同方向看都有“倒扣”的地方，就是所谓的反向形面，这就给传统的加工方式出了个大难题。而且它的一些R角，有的是R5，有的是R7、R8，甚至还有R6的，尺寸变化不小。咱们之所以要上五轴机床，就是因为这些多角度、深腔、异形面的特征，如果用三轴来做，要反复调整装夹好多次，每一次重新装夹都可能带来累积误差，最终导致精度超差。咱们经验丰富的师傅都明白，一次装夹，多面加工，那才是高精度和高效率的保证。至于材料方面，从常见的铝合金到难加工的钛合金，这种多曲面件对材料的热处理变形预防、刀具的选择和磨削都有严格要求，马虎不得。

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

听好了，小子们，对付这种复杂的零件，咱们得先从工艺方案上下功夫。
咱们第一步，先拿到毛坯料。假设咱们给它留了点余量，比如四周各留个5毫米，做个方形毛坯。然后，是装夹。第一次装夹，咱们找个相对平整的底面，或者干脆找个没有重要特征的辅助面来固定。关键来了：开粗的时候，别犯傻把所有的面都粗加工到位。咱们得有意识地在某些非重要区域，比如未来会切掉的边角料上，留下一块足够大的“筋”或者“台阶”，作为二次装夹的基准和受力点。
比如，你先加工好一面和部分侧壁，把那些倒扣多的地方能粗加工的就粗加工出来，记住，保留余量，比如单边0.5到1毫米的余量。这一步，用大点的立铣刀开粗，遇到深腔用加长刀杆，但一定要注意刀具刚性，别让刀振把你的好工件给毁了。
接着，咱们把工件翻过来，用刚才特意留下的那个“筋”或者“台阶”来装夹。这下，你的夹具就有地方牢靠地抓住了。然后，对另一面和剩余的侧壁进行粗加工，同样留好余量。
粗加工完成后，咱们就开始半精加工。根据不同的R角，选择合适的球头铣刀或者圆鼻铣刀，比如对于R5的角，就用D5的球头刀。半精加工的目的就是去除大部分余量，为精加工做好准备，同时控制好公差。
最后，进入精加工环节。精加工的刀具要更精细，比如D4的球头刀或更小的，对于一些特殊的圆角和过渡面，可能需要用到更小的球头刀甚至锥度球头刀。UG里五轴联动刀路这时候就显得特别重要，它能让你用一把刀具，沿着复杂的曲面路径，一次性完成多个角度的铣削，避免了多次换刀和重新对刀的麻烦。在精加工中，咱们要特别注意刀具路径的优化，减少空刀，提高效率，同时保证表面质量和精度。等到全部精加工完成，最后再把当初为装夹而留的那个“筋”或“台阶”小心地切掉，这样，一个完美的复杂零件就大功告成了。

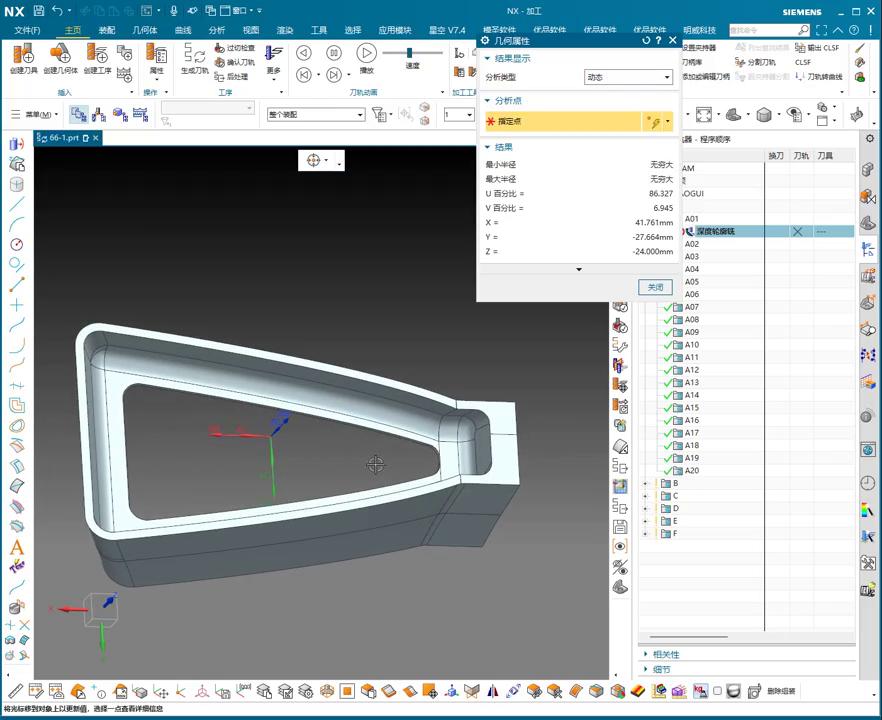

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 装夹方案定死局：

   加工这种复杂零件，装夹方案是重中之重。别急着编程，先在脑子里把工件翻来覆去地想个明白，哪里可以夹，哪里不能夹，哪里需要预留一个“肉墩子”做二次装夹的基准。你若开粗时把所有地方都铣平了，等你翻面的时候，没地方夹了，那你就等着哭吧。

2. 刀具选择别马虎：

   刀具不是随便拿一把就能用的。不同的加工阶段、不同的几何特征（深腔、侧壁、小R角），都要选用合适的刀具类型、直径和长度。特别是加长刀杆，刚性差，吃刀量要小，转速和进给也要相应调整。另外，一些精细的R角，别指望一把刀吃天下，该换小刀就换小刀，该用球头就用球头，别舍不得。

3. UG操作有讲究：

   在UG里生成刀路后，很多新手会遇到“连接几何体”等参数被锁死，无法编辑的情况。这是因为你计算完刀路后，还没来得及编辑，就点了“确定”或者不小心点击了其他地方。记住，正确的操作是：计算完刀路后，先点击“生成”按钮（而不是“确定”），让刀路完全计算出来。然后，在不退出当前操作界面的情况下，通过“编辑参数”或其他方式，再去修改“连接几何体”等选项，这样它就是可编辑的。别反复点，点多了反而容易出问题。

本文关键词：UG五轴加工,复杂曲面,装夹策略,刀具选择,下刀路径优化00:00
